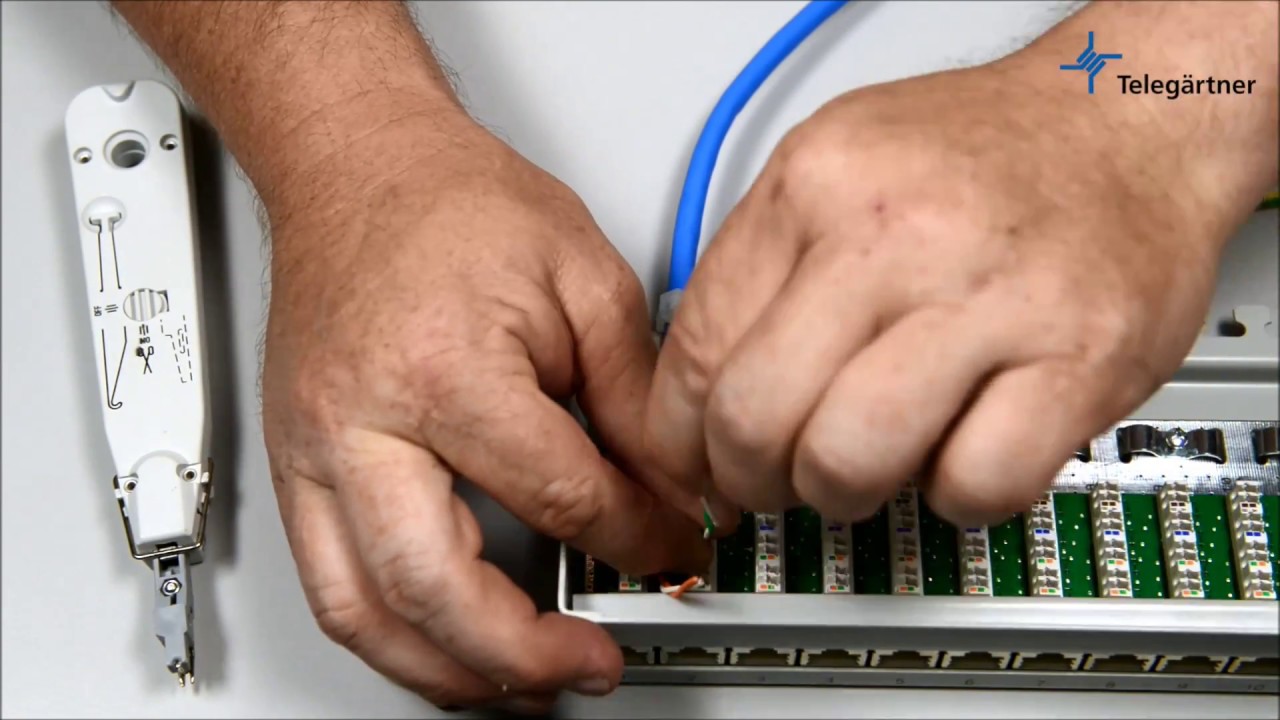

Câbler le panneau de brassage 19" MPP24-HS Cat.6A | Telegärtner

Описание: Installation d’un panneau de brassage Telegärtner : Visualisez la vidéo de montage d’un panneau de brassage Telegärtner MPP24-HS de 19 et découvrez les points à prendre en compte et le mode opératoire à respecter durant son.

Vue d’ensemble des caractéristiques de performances :

► Rack de 19"/10" 1 UH avec 12, 16 ou 24 ports de connexion RJ45 sur circuit imprimé
► Fixation sans outils du capot de blindage (modèle blindé)
► Circuit imprimé horizontal
► Mise à la terre par un kit de raccordement à la terre fourni (modèle blindé)
► Branchement des conducteurs à l’aide de contacts autodénudants (IDC) LSA Plus avec code couleur imprimé selon EIA/TIA 568 A et B
► Branchement du blindage à 360° grâce à des colliers de bornes directement sur le circuit imprimé (modèle blindé)
► Une distance suffisante entre la borne de raccordement et le point de contact du blindage sur le circuit imprimé réduit le risque de court-circuit entre le blindage et les fils de raccordement.
► Facile à raccorder lors du respect de la longueur max. 13 mm pour les fils de raccordement.
► Décharge de traction de câble assurée par colliers de fixation fournis
► Numéros des ports sérégraphiés sur la plaque frontale
► Boîtier en tôle d’acier, gris clair (RAL 7035) ou noir, peinture poudre, capot de blindage en acier inox
► Connectique RJ45 Cat.6A (ISO/IEC), Class EA (ISO/IEC) 500 et Cat.6A avec protection contre les flexions excessives des contacts : Plus de 750 cycles d’enfichage avec des connecteurs RJ45/RJ11/RJ12

Cette vidéo de montage s'applique aux produits Telegärtner suivants : J02022A0050, J02023A0050, J02023S0050, J02023A0052, J02022A0057

Vers le produit: https://www.telegaertner.com/en/produ...
