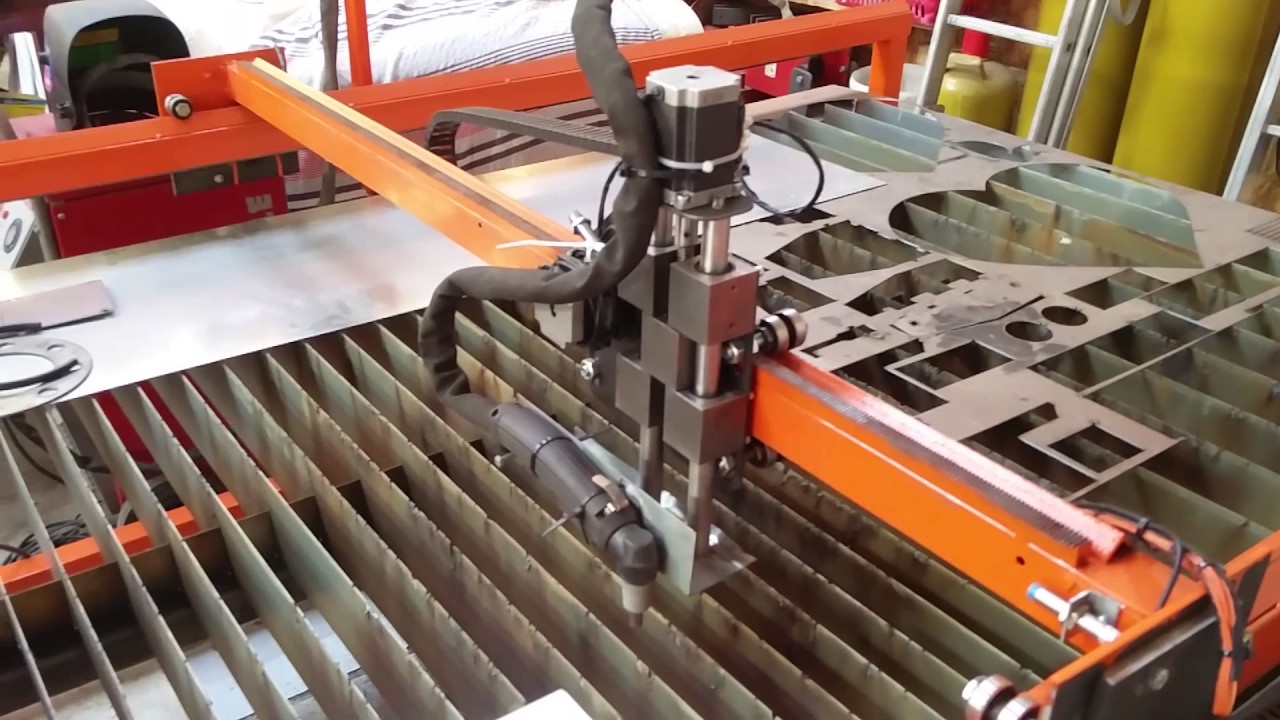

Eigenbau CNC Plasmaschneidanlage / DIY CNC Plasma with GRBL/ Parts in Description

Описание: Hier ein kleines Video meiner CNC Plasmaschneidanlage.
Die Maschine ist noch nicht vollendet aber ich hoffe das euch diese kleine Präsentation gefällt.

Betrieben wird die Maschine mit 24V DC.
Hier würde ich allen empfehlen 36V zu verwenden da die Motoren und Endstufen das auch vertragen. Ihr solltet allerdings auf die Wärmeentwicklung achten. (Ca 80 Grad nach 5h Betrieb bei mir)

Wenn ihr Interesse an einer CNC Fräse habt, schaut auf dem Kanal vorbei. Das Update kommt.

Hier die Teile die ich verbaut habe:

Solltet Ihr bei Amazon etwas günstigeres finden schreibt mir per Mail, so kann ich es aktualisieren und es kommt allen zu Gute.
Um alles möglichst einfach zu halten habe ich als Quelle nur Amazon


Motoren: 4x Nema23 3A: https://amzn.to/30SBNiM
Endstufe: 4x TB6600 0.2-5A: https://amzn.to/31ODEpM
Netzteil 24V 10A: https://amzn.to/30N3Boy
Arduino UNO: https://amzn.to/2AK5QOU
Schaltschrank: https://amzn.to/30KPWhU
Kugellager: 10x30x9mm 20x: https://amzn.to/30KPWhU
Energiekette: 15x30 3x: https://amzn.to/2Mdi9IJ
Zahnstange: Modul1 6x: https://ebay.to/2MdkraN
Zahnrad: https://ebay.to/2OkpAR3


Laptop: Alles was einigermaßen Modern ist sollte funktionieren.
Stahl: ca 50€
Bleche: ca 50€
Oberfräse: https://ebay.to/353FsgJ
Plasmaschneider mit Pilot ARC: https://ebay.to/2IpaVQM


Arbeit: ca 150 Stunden



Günstige USB Steuerkarte für Mach3: https://amzn.to/2ohx3FT
(Getestet im Fräsbetrieb Funktion OK, Plasmaupdate kommt nach, dafür reichen mit die Teststunden noch nicht aus um eine Meinung zu bilden zwecks EMV)

Software:
Sheetcam: http://www.sheetcam.com/
Estlcam: http://www.estlcam.com/

°°Bei den Amazon/Ebay Links handelt es sich um Affiliate Links
