Install Homing Switch Mach3 red menggunakan satu pin input
Автор: Bengkel Belakang Lapak
Загружено: 2023-03-12
Просмотров: 1199
Описание:
Install Homing switch menggunakan 1 input agar tidak terlalu banyak pin yang digunakan. Sangat menghemat pin dan tentunya sangat simple.

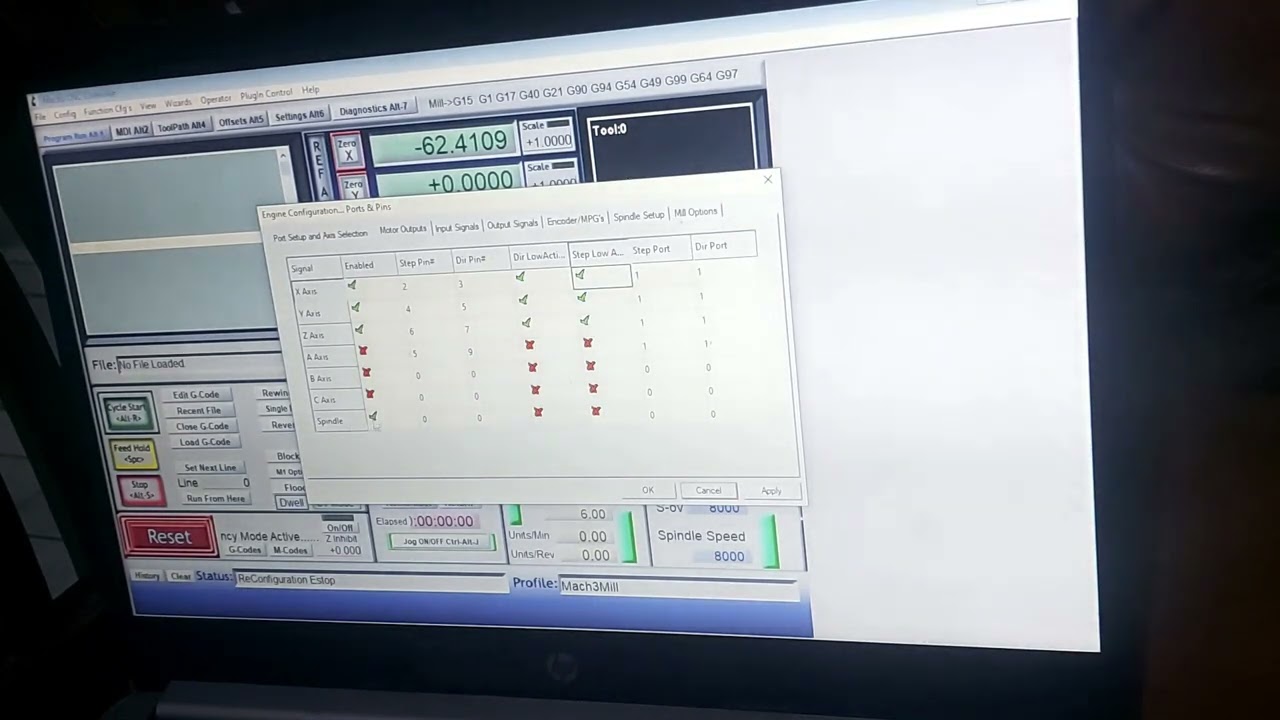

Pin Input yang digunakan adalah pin I/O no 2. Pengaturan di Mach3 menggunakan setting port# 3 dan pin 2. Ketiga limit switch dihubungkan secara serial dengan contact NC.
Jika Script tombol reff all home tidak diubah, maka akan muncul alarm
Request home axis home switch is active.. please fix, then home
untuk mengatasi error tersebut, ubah script menjadi sebagai berikut
DoButton( 24 ) 'Z Axis
While IsMoving
Wend
Code " G53 G0 z-10"
DoButton( 23 ) 'Y Axis
While IsMoving
Wend
Code " G53 G0 y90"
DoButton( 22 ) 'X Axis
While IsMoving
Wend
Code " G53 G0 x200"
DoButton( 25 )
DoOEMButton(133)
DoOEMButton(134)
DoOEMButton(135)
