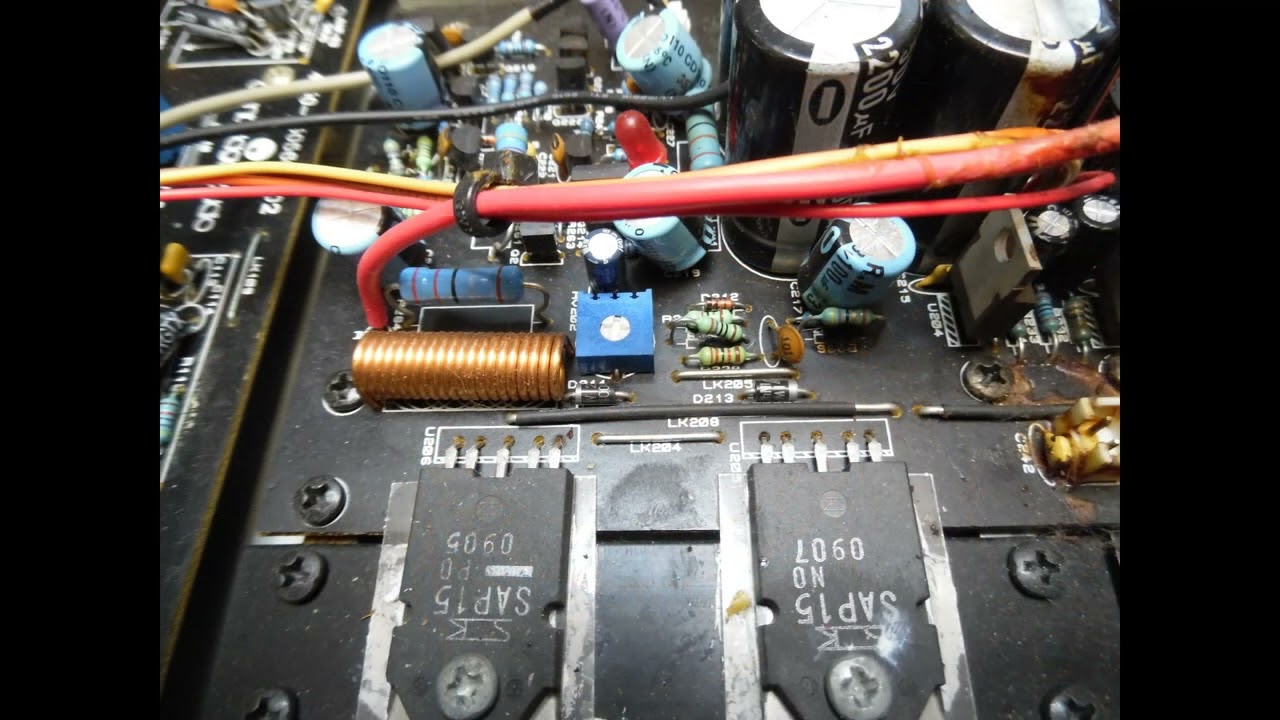

Ремонт усилителя Cambridge A5 (с аудиоуроком)
Автор: Audio Amplifier Servicing
Загружено: 2024-03-16
Просмотров: 3062
Описание:
Неисправность
Усилитель не включается
Сработала защита входа питания T2A из-за чрезмерного потребления тока.
В тороидальном трансформаторе произошло короткое замыкание витков, замена на 150 ВА.
Первичная обмотка 0-230 В, вторичная обмотка 30-0-30 В, проблема с запуском устранена.
Усилитель, очевидно, ремонтировался ранее, поэтому подстроечный резистор Blue bis был заменен на оригинальный одновитковый Type 100 Ом.
Заменена термопаста на радиаторе на всех 4 выходных транзисторах.
Сухая пайка на всех платах оплавлена.
Смещение для каждого канала установлено на 13 мВ.
Ручки и переключатели очищены с помощью De-Oxit.
Усилитель полностью протестирован и работает корректно.
Для справки: ограничитель тока для диммера лампы: • Light Bulb Current Limiting Circuit (Test ...
