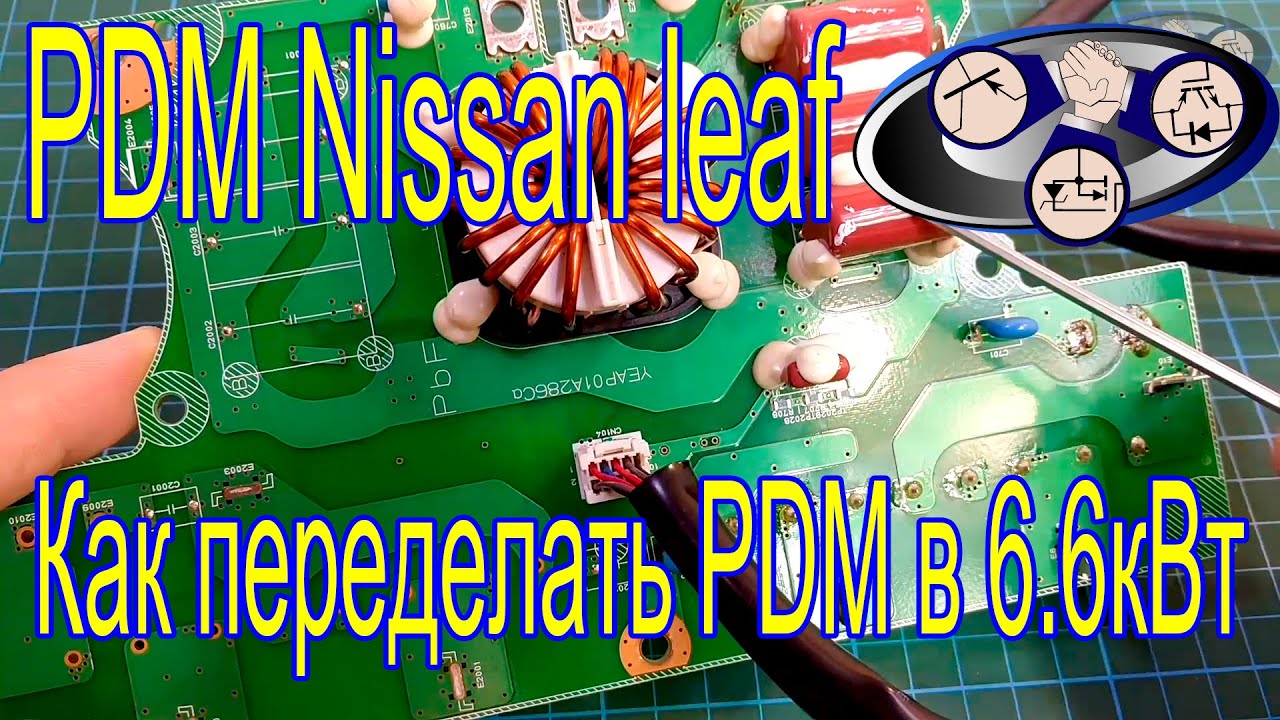

PDM Nissan leaf ШИМ инвертор (UCC2895, MCP4728, HFA30PB120).

Описание: Продолжаем ковырять PDM Nissan leaf, дошла очередь до ШИМ контроллера.
PDM Nissan leaf анализ ШИМ инвертора.
Сердцем ШИМ естественно является микросхема UCC2895, это фазосдвигающий ШИМ предназначенный для управления полным мостом, в том числе и резонансным мостом.
На модуле версии PDM 6.6кВт установлено две таких микросхемы, у нас плата от модуля PDM 3.3кВт, поэтому есть свободные места. Может быть, найдем плату от версии PDM 6.6кВт интересно сравнить.
Главная задача естественно это анализ платы управления и возможность переделать версию PDM 3.3кВт в версию PDM 6.6кВт.
Но на самом деле более важная задача это доставить компоненты и переделать силовой блок Nissan Leaf на быструю зарядку Chademo.
Более интересна переделка PDM модуль Nissan leaf в Chademo.
Шина развязана при помощи изолятора ADUM1250, развязка двухуровневая, на плате управления и на самом ШИМ.
Нужна она для развязки DAC mcp4728, который служит для задания тока и напряжения, следует отметить что в ЦАП содержит четыре независемых канала который позволяет управлять версиями как PDM 3.3кВт так и PDM 6.6кВт.
Конечно, как я уже говорил в PDM модуля электромобиля Nissan leaf используется полный зоопарк.
На PDM Nissan leaf ШИМ инвертора можно найти микросомы от Analog device, Microchip, IR и прочих производителей.
Диоды используются HFA30PB120, не чем не примечательны диоды.
Каналы семеричные, на версии PDM модуль Nissan leaf на 3.3кВт установлены 4 диода но есть посадочные места под второй комплект для версии PDM 6.6кВт.
