Programowanie enkodera inkrementalnego Lika CKQ58

Описание: Programowanie rozdzielczości enkodera inkrementalnego z otworem i gniazdem Lika CKQ58.
W tym celu potrzebny będzie:

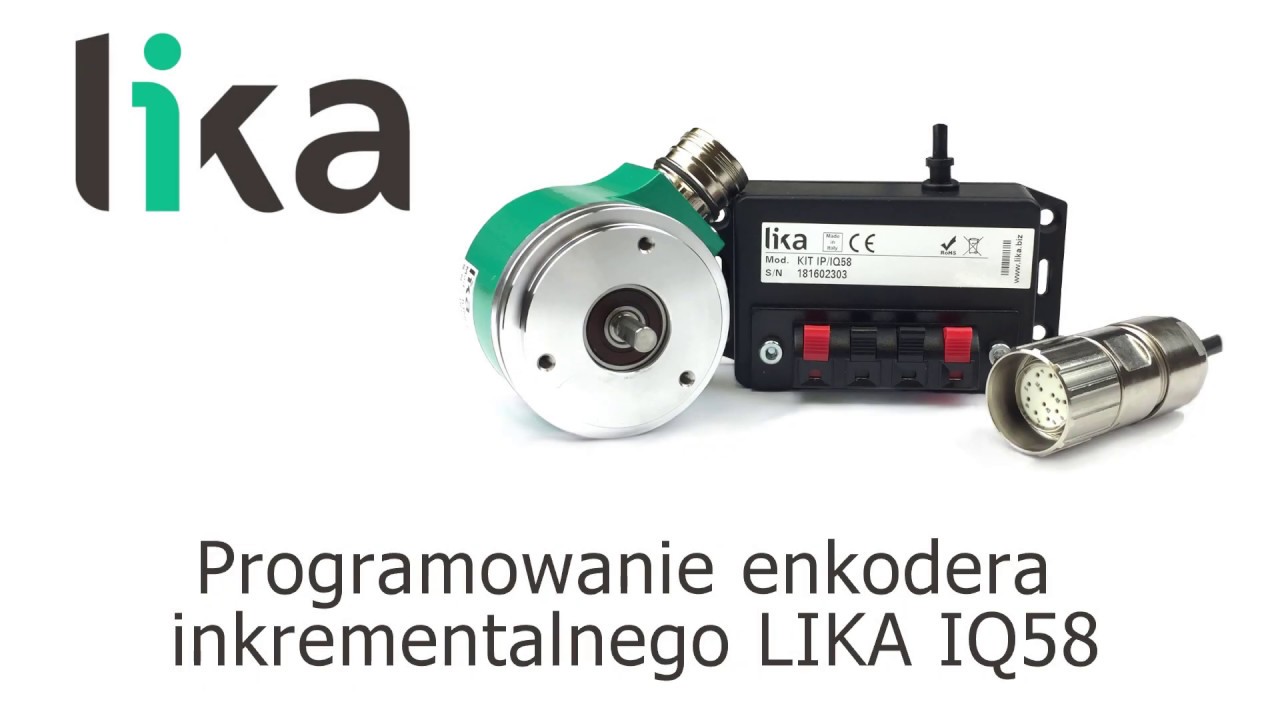

programator KIT IP/IQ58 z wtyczką M23
enkoder inkrementalny CKQ58 (programowalna rozdzielczość, otwór 15mm, wyjście uniwersalne kompatybilen z Push Pull i Line Driver, gniazdo M23)
Do enkoderów z otworem dostępne są tuleje redukcyjne: 6, 8, 10, 12mm oraz 3/8 cala (w tym wypadku zamontowana w enkoderze), a także różne blaszki montażowe.
Podłączenie enkodera do programatora:
Wtyczkę M23 należy podłączyć do enkodera i zabezpieczyć gwintem. Przewody podłączyć do programatora zgodnie z kolorami oznaczonymi na obudowie programatora.
Programowanie enkodera:
Po pobraniu ze strony i wypakowaniu oprogramowania w miejscu docelowym należy podłączyć programator do komputera i zainstalować sterownik 32- lub 64-bitowy w zależności od systemu operacyjnego. Następnie włączyć oprogramowanie, połączyć się z programatorem, wybrać typ enkodera i połączyć się z nim.
Funkcje programu:
aktualna pozycja,
zaprogramowana rozdzielczość,
kierunek inkrementacji impulsów,
długość impulsu zerowego,
miejsce punkt zerowego.
Aby zaprogramować daną rozdzielczość enkodera należy wpisać żądaną wartość w odpowiednie pole i zatwierdzić klawiszem ENTER. Jak widać enkoder został zaprogramowany na 500 impulsów/obrót.
