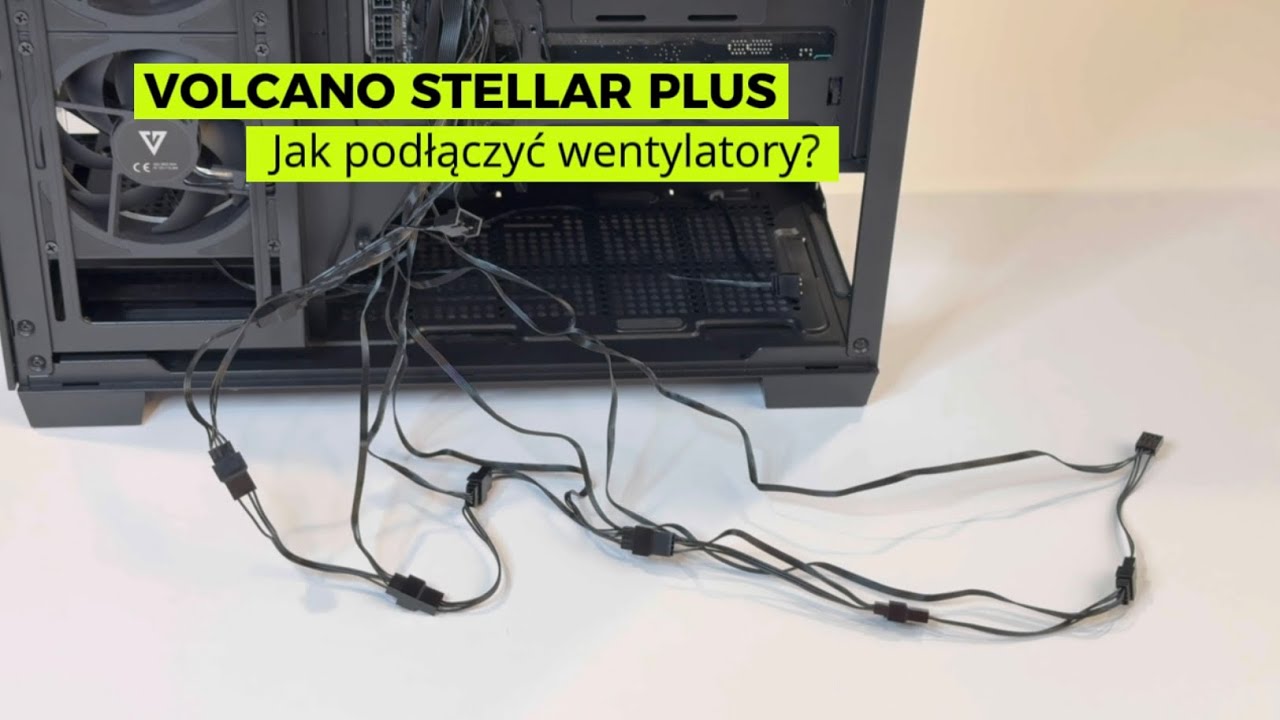

Jak podpiąć dodatkowe wentylatory w obudowie?

Описание: W każdej z naszych obudów znajduje się kontroler obrotów wentylatorów. Jeśli samodzielnie podłączaliście już wentylatory, prawdopodobnie znacie ten proces – w takim przypadku nie musicie oglądać dalszej części filmu.


1. Sprawdzenie elementów po rozpakowaniu 📦

Po wyjęciu obudowy z kartonu należy upewnić się, że podczas transportu żaden element nie uległ rozłączeniu. W pierwszej kolejności sprawdzamy wszystkie przewody i połączenia.

W prezentowanym przypadku wentylator z tyłu obudowy jest odłączony – należy podłączyć odpowiednie wtyczki:

Wtyczkę PWM podłączamy do czerwonego gniazda na kontrolerze – odpowiada ona za odczyt prędkości obrotowej.
Wtyczkę ARGB podłączamy do gniazda obok – służy ona do sterowania podświetleniem wentylatora.
Jeśli wszystkie połączenia są wykonane poprawnie i przewody nie odstają, kontroler można przymocować wewnątrz obudowy w dowolnym miejscu – został on wyposażony w taśmę dwustronną.


2. Montowanie dodatkowego wentylatora 🌀

W przypadku dokupienia dodatkowego wentylatora należy sprawdzić, ile wolnych złączy pozostało na kontrolerze. W tym modelu można podłączyć do czterech dodatkowych wentylatorów.

Wyjmij nowy wentylator z opakowania.
Sprawdź zgodność wtyczek.
Podłącz wentylator do wolnego gniazda na kontrolerze.


3. Zasilanie kontrolera 🔌

Upewnij się, że kontroler jest podłączony do zasilacza za pomocą przewodu SATA – to on zasila cały układ wentylatorów i oświetlenia.


4. Podłączenie do płyty głównej 🔗

Wtyczkę PWM należy podłączyć do złącza SYS FAN na płycie głównej – umożliwi to jej automatyczne sterowanie prędkością wszystkich wentylatorów podłączonych do kontrolera.
Wtyczkę ARGB można podłączyć do odpowiedniego złącza ARGB na płycie głównej – dzięki temu płyta będzie sterować podświetleniem wentylatorów.
❗️Jeśli nie chcesz sterować podświetleniem z poziomu płyty głównej, a preferujesz sterowanie za pomocą przycisku LED/RESET na obudowie, nie musisz podłączać przewodu ARGB – kontroler przejmie tę funkcję.


5. Gotowość systemu ✅
Jeśli wszystkie elementy zostały prawidłowo podłączone, wentylatory powinny rozpocząć pracę, a oświetlenie – świecić zgodnie z ustawieniami 💡
