Dimensionamento das tubulações de ventilação [Instalações de Esgoto Sanitário]

Описание: Planilha para dimensionamento de tubulações de esgoto: https://bit.ly/TubulacoesEsgoto

Nesse vídeo você irá aprender como é feito o dimensionamento das tubulações de ventilação de uma instalação de esgoto sanitário. Para isso, será utilizada a NBR 8160 de 1999, que é a norma brasileira que orienta sobre o projeto e execução de sistemas prediais de esgoto sanitário

As tubulações em questão, são o ramal e a coluna de ventilação

O ramal de ventilação é o tubo ventilador que interliga o desconector, ramal de descarga ou ramal de esgoto de um ou mais aparelhos sanitários, a uma coluna de ventilação ou a um tubo ventilador primário (Item 3.33 da NBR 8160 de 1999)

A coluna de ventilação é o tubo ventilador vertical que se prolonga através de um ou mais andares e cuja extremidade superior é aberta à atmosfera, ou ligada a um tubo ventilador primário ou a um barrilete de ventilação (Item 3.12 da NBR 8160 de 1999)

Momentos do vídeo:

0:00 - Introdução
1:39 - Dimensionamento dos ramais de ventilação
2:21 - Dimensionamento das colunas de ventilação
3:20 - Exercício prático 1
5:06 - Exercício prático 2

Passos para o dimensionamento dos ramais de ventilação:

1) Some as UHC de todos os aparelhos sanitários que serão ventilados pelo ramal de ventilação. Para obter as UHC dos aparelhos, basta consultar a Tabela 3 da NBR 8160 de 1999;

2) Obtenha na Tabela 8 da NBR 8160 de 1999, o diâmetro nominal mínimo do ramal de ventilação em função da soma das UHC realizada na Etapa 1. Se entre os aparelhos que serão ventilados tiver uma bacia sanitária, utilizar a porção direita da tabela, caso contrário, utilizar a porção esquerda

Passos para o dimensionamento das colunas de ventilação:

1) Some as UHC de todos os aparelhos sanitários que serão ventilados pela coluna de ventilação. Para obter as UHC dos aparelhos, basta consultar a Tabela 3 da NBR 8160 de 1999;

2) Encontre na Tabela 2 da NBR 8160 de 1999, o diâmetro do tubo de queda ou do ramal de esgoto, e o maior valor de UHC mais próximo daquele somado na Etapa 1. Dessa forma, o diâmetro nominal mínimo da coluna de ventilação é obtido em função do seu comprimento máximo permitido

Os vídeos abaixo também podem te interessar:

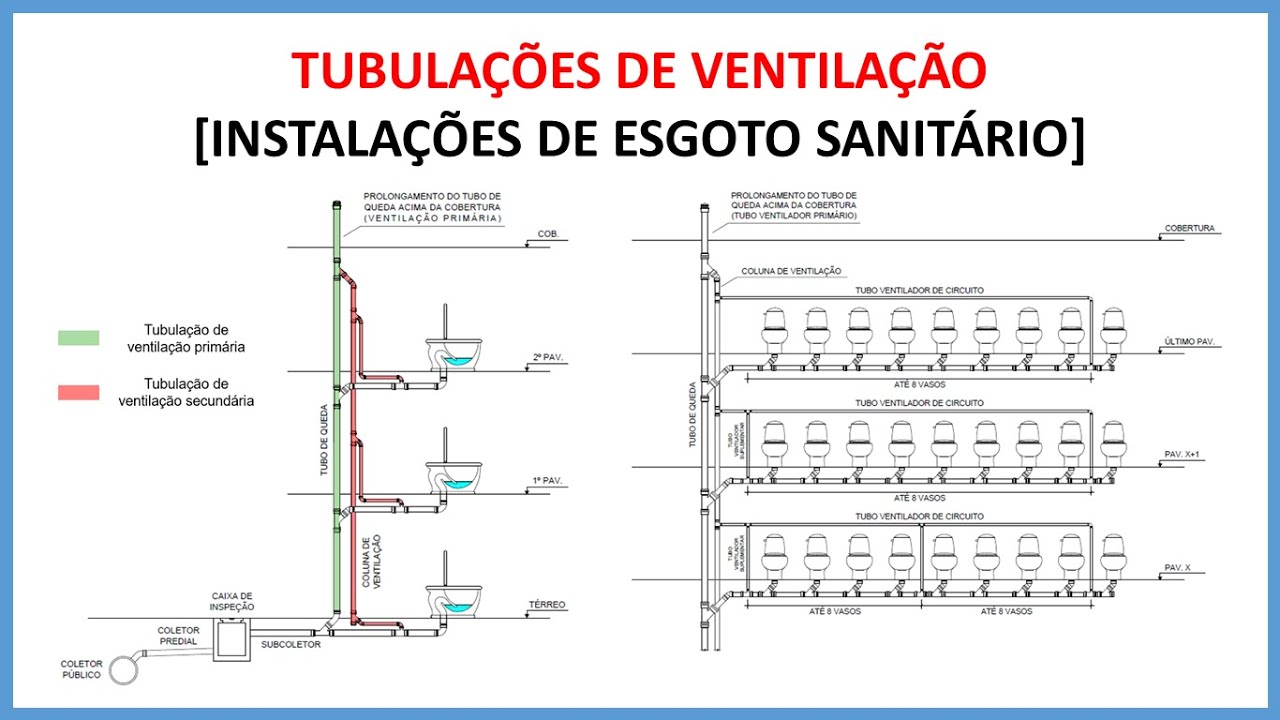

►►Tipos de tubulações de ventilação:
