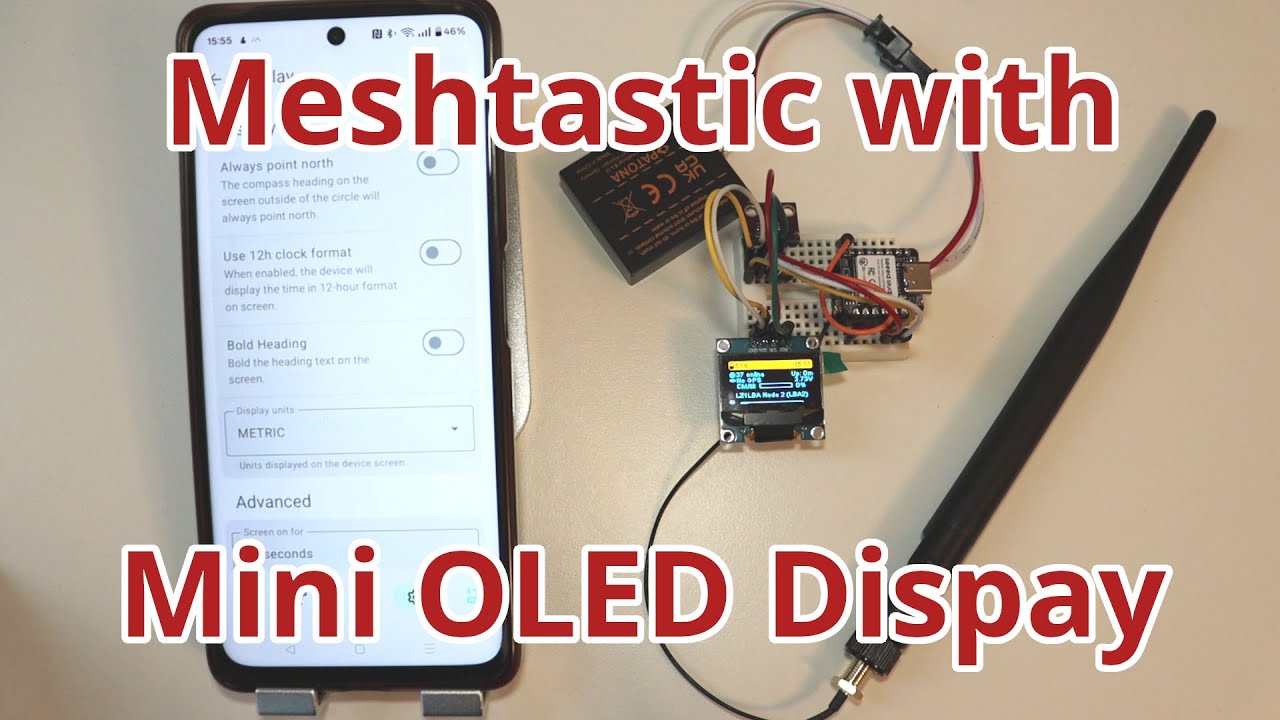

Улучшенная версия Meshtastic: миниатюрный I²C OLED-дисплей с микроконтроллером XIAO nRF52840 и ко...

Описание: Meshtastic — это децентрализованная коммуникационная сеть с открытым исходным кодом, построенная на технологии LoRa. В предыдущем видео я настроил два узла Meshtastic, используя XIAO nRF52840 и Wio-SX1262 Kit. Во втором видео я модернизировал их, включив поддержку I2C и добавив модуль телеметрии для передачи данных о температуре и барометрическом давлении с датчика BMP280. Для включения I2C я перекомпилировал прошивку Meshtastic для XIAO nRF52840 и Wio-SX1262 Kit из исходного кода. Это также позволило подключить мини-OLED-дисплей. Я использовал желто-синий 0,96-дюймовый I²C OLED-дисплей SSD1306, работающий при напряжении 3,3 В, подключив контакты SDA к D6 и SCL к D7 на XIAO nRF52840 вместо стандартных аппаратных контактов I²C, определенных в конфигурации прошивки Meshtastic.


Чтобы скомпилировать прошивку Meshtastic из исходного кода с поддержкой I2C для XIAO nRF52840 и Wio-SX1262 Kit, посмотрите мое другое видео по этой теме:
   • Custom Meshtastic Firmware: Add I2C and BM...

🔌 Схема подключения SSD1306 для прошивки Meshtastic на XIAO nRF52840 и Wio-SX1262
===
GND к GND XIAO nRF52840
VCC к 3,3 В XIAO nRF52840
SDA к D6 XIAO nRF52840
SCL к D7 XIAO nRF52840

ПРИМЕЧАНИЕ: эта схема подключения специфична для прошивки Meshtastic, собранной с использованием конфигурации seeed_xiao_nrf52840_kit_i2c

🎥 Похожие видео
===

Начало работы с Meshtastic: настройка и первое тестирование XIAO nRF52840 и Wio-SX1262
   • Getting Started with Meshtastic: XIAO nRF5...

Пользовательская прошивка Meshtastic: добавление телеметрии I2C и датчика BMP280 на XIAO nRF52840 и Wio-SX1262
   • Custom Meshtastic Firmware: Add I2C and BM...

🔗 Полезные ссылки
===
https://github.com/meshtastic/firmware
Конфигурации сборки прошивки Meshtastic для XIAO nRF52840 и Комплект Wio-SX1262
https://github.com/meshtastic/firmwar...
Конфигурация контактов прошивки Meshtastic для XIAO nRF52840 и комплекта Wio-SX1262
https://github.com/meshtastic/firmwar...
BMP280 в прошивке Meshtastic
https://github.com/meshtastic/firmwar...
XIAO nRF52840 и Wio-SX1262 Комплект
https://wiki.seeedstudio.com/xiao_nrf...
Комплект XIAO nRF52840 и Wio-SX1262 для Meshtastic
https://www.seeedstudio.com/XIAO-nRF5...
Начало работы с комплектом Meshtastic: XIAO nRF52840 и Wio-SX1262
https://anavi.org/article/334/
Подключение OLED-дисплея Mini I2C SSD1306 к комплекту Meshtastic с XIAO nRF52840 и Wio-SX1262
https://anavi.org/article/341/

📚 Разделы
===
0:00 Введение
0:46 Включение I2C
3:34 Подключение проводов
4:54 Конфигурация
7:28 Демонстрация
9:16 Преимущества
9:31 Недостатки
10:26 Заключение
