Автоматическое охлаждение

Описание: Группа ВК https://vk.com/beginner_electronika
Всем привет! В прошлом видео мы сделали простой датчик температуры, а в этом научимся применять его на практике.
Мы соберем довольно полезную конструкцию. Она позволит управлять нагрузкой по команде датчика.
Схема построена на операционном усилителе. Он сравнивает напряжения на входах и в зависимости от результата включает выходной транзистор. Схему можно скачать в группе ВК.

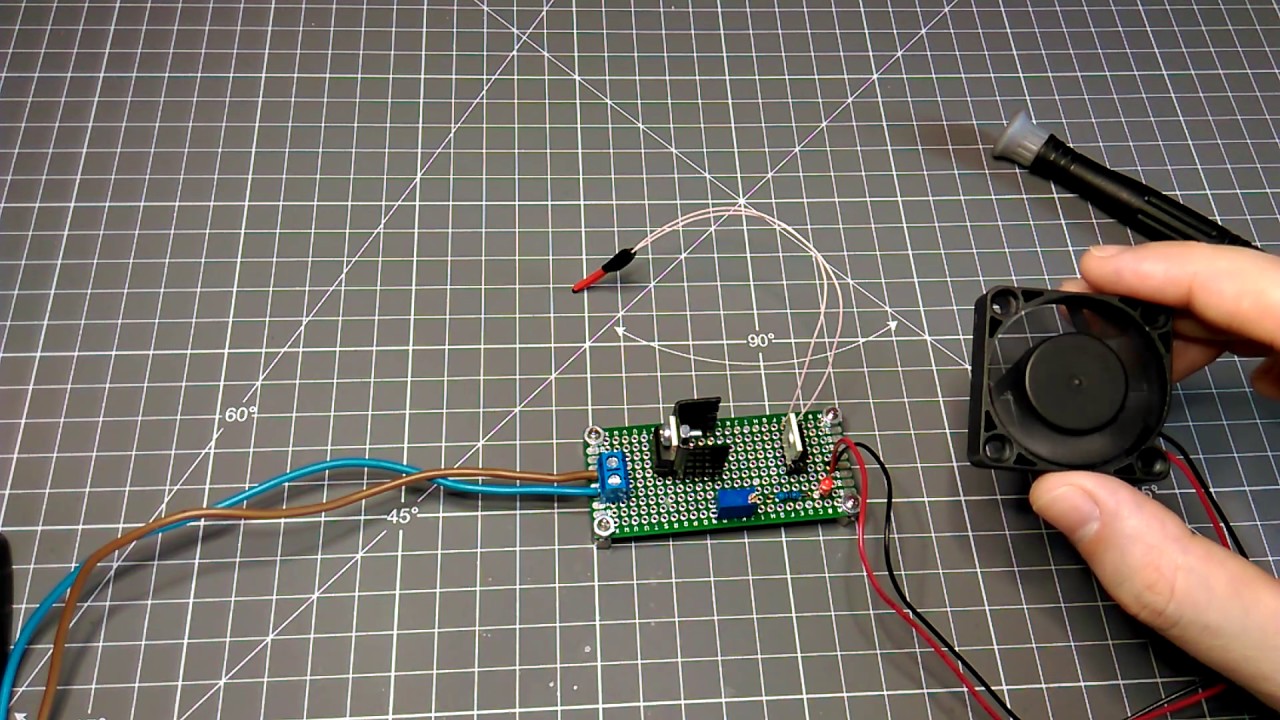

Схему собрал на макетной плате. Рисунок макета с двух сторон тоже доступен в группе.
Устанавливаем все компоненты на свои места и припаиваем.
Затем проводками витой пары формируем дорожки как на схеме.
Датчик прикрутил к радиатору. При этом нужно следить за изоляцией радиатор датчика связан со схемой и, если микросхема или транзистор не изолированы от радиатора, нужно устанавливать датчик на специальную изолирующую прокладку и втулку крепежного винта.
Для теста применил микросхему линейного стабилизатора. Под нагрузкой она неплохо греется и её удобно использовать для наглядности.
Собрал стенд. Для охлаждения использовал кулер компьютера. Плата питается от напряжения 12 вольт
И теперь тест! Для тестирования подал на линейный стабилизатор 12 вольт от слабого источника 1 ампер. Плату датчика питал отдельно. Замыкаем выход линейного стабилизатора и он начинает активно греться, нагревая при этом наш датчик. Когда температура доходит до порога срабатывания, вентилятор включается. Если разомкнуть провода вентилятор охладит радиатор до порога срабатывания и выключится.
Порог срабатывания можно установить подстоечным резистором. Такую самоделку можно использовать для автоматического охлаждения блоков питания или усилителей при больших нагрузках, а в простое вентилятор не будет работать.
Подписывайтесь на канал! В следующих видео мы применим наш датчик для нагрева и сможем измерить им температуру с помощью Arduino контроллера. Всем спасибо за просмотр! Всем пока!
