TSP № 150 — Разборка, ремонт и эксперименты с тестером частоты битовых ошибок Agilent N4901B 13,5...
Автор: The Signal Path
Загружено: 2019-04-07
Просмотров: 23494
Описание:

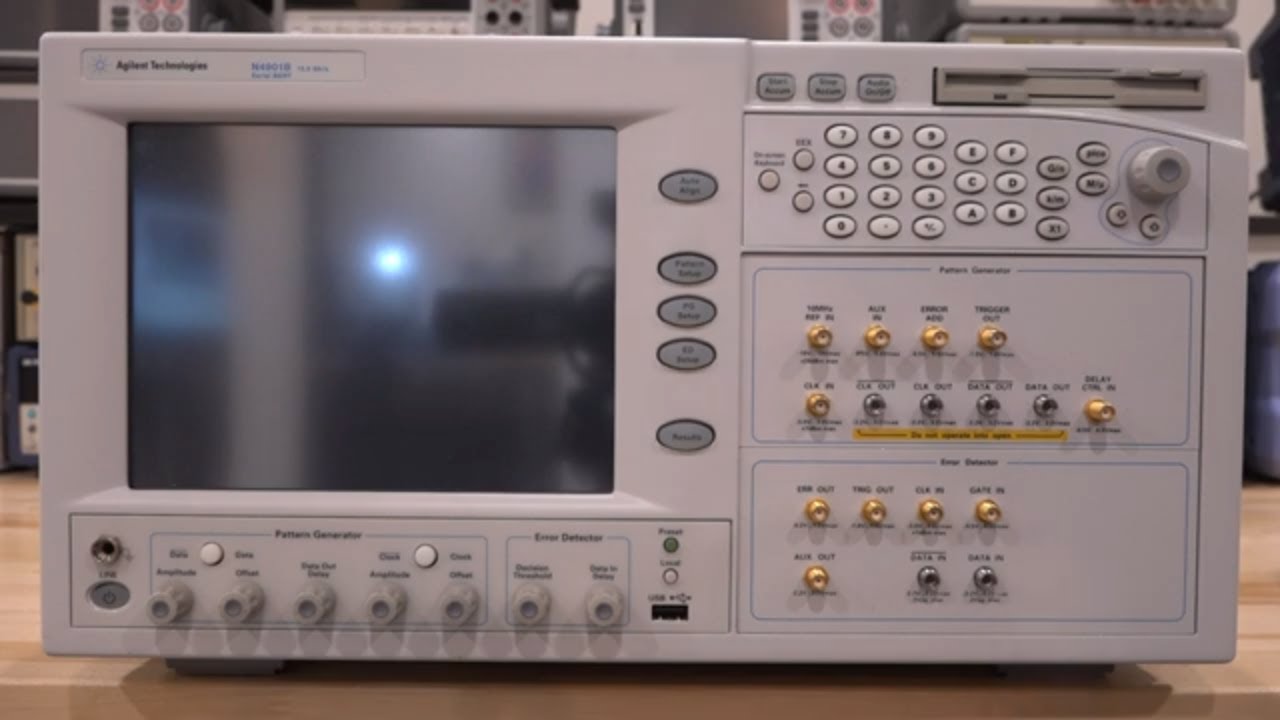

В этом выпуске Шахриар ремонтирует неисправный мэйнфрейм N4901B 13,5 Гбит/с BERT. Этот прибор оснащён модулями генератора и анализатора, что делает его весьма ценным. Прибор не включается и не реагирует на кнопку программного питания.
Разборка прибора выявила блоки питания серии TD-Lambda Vega, представляющие собой полностью настраиваемую импульсную конструкцию. Несмотря на то, что блок питания в приборе полностью индивидуальный, он собран из стандартных подблоков, доступных на eBay. После обнаружения проблемы для ремонта блока питания приобретается запасной входной каскад.
Прибор также демонстрирует небольшую проблему с ложным обнаружением перегрузки на порту управления задержкой, которая устраняется установкой переключателя перезаписи. Работоспособность прибора проверяется путём создания и измерения различных глазковых диаграмм с помощью печатной платы объединительной панели.
