RLC Forcé - Circuit RLC Série En Régime Sinusoïdal Forcé - 2 Bac SM - [Exercice 2]

Описание: Dans cette vidéo je vais corriger avec vous un Devoir Surveillé sur le " Circuit RLC Série en Régime Sinusoïdale Forcé ".

L'objectif de cet exercice est de :
• Reconnaître le phénomène de résonance et ces caractéristiques.
• Connaître et savoir utiliser l'expression de l'impédance d'un circuit RLC en régime forcé.
• Connaître l'expression du déphasage et déterminer graphiquement la période et le retard temporel.
• Déterminer les différentes expressions du facteur de qualité.
Cette vidéo est destinée aux étudiants 2ème année bac SM


N'oubliez pas qu'il est important d'essayer de travailler l'exercice avant de voir la correction.

▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬▬

🔔 Merci de cliquer sur le bouton J'AIME si vous appréciez notre contenu, d’Écrire un Commentaire et de s'abonner à notre chaine YouTube pour recevoir nos nouvelles vidéos.

👉Écrivez-moi vos questions dans la section commentaire si vous n'avez pas compris quelque chose! 😀

💡N'oubliez pas aussi de PARTAGEZ avec VOS AMIS SVP!!💪💪🔥🔥

▬▬▬▬▬▬▬▬▬▬▬Exercice▬▬▬▬▬▬▬▬▬▬

Vous pouvez télécharger l'énoncé de l’exercice à partir d'ici : https://drive.google.com/file/d/15NTZ...

Ce circuit est alimenté par un générateur
qui délivre une tension sinusoïdale de fréquence N variable et de valeur efficace
constante U = 4,5 V (figure1).
La valeur de la résistance R est ajustée de façon qu’elle prenne successivement les valeurs
R_1 = 20 Ω et R_2=110 Ω.

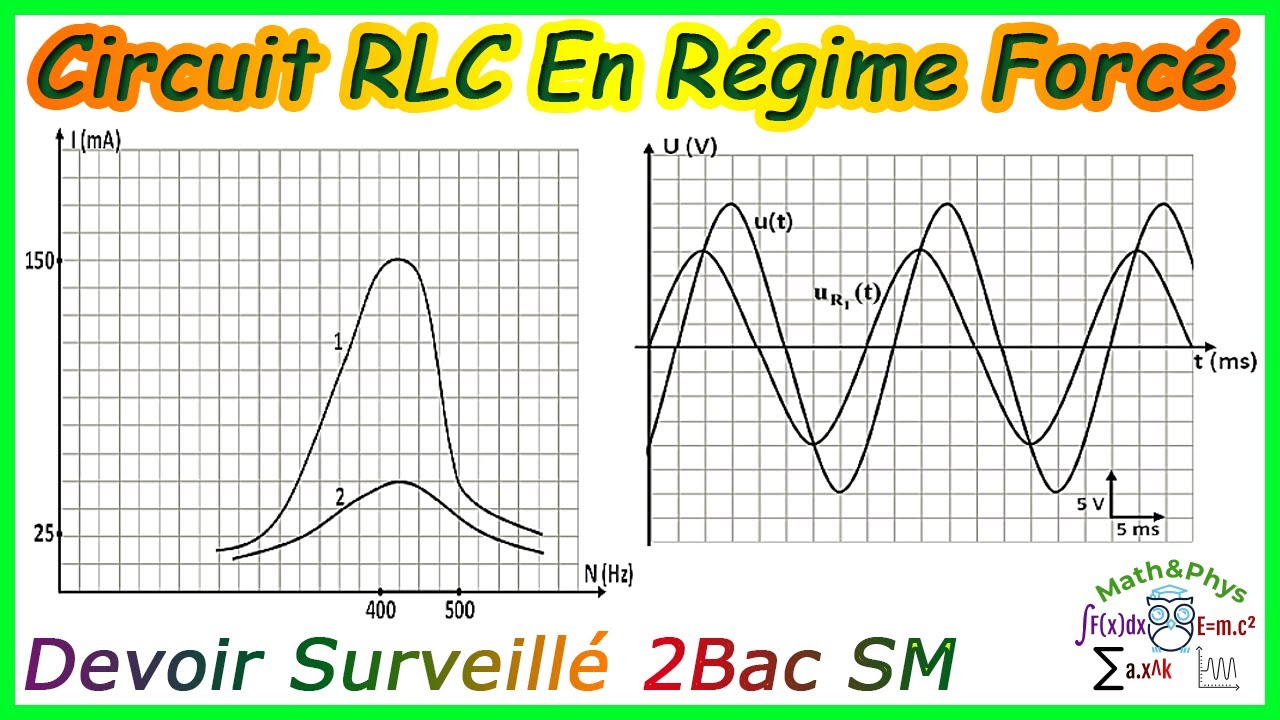

1.À quelle résistance,R_1 ou R_2 correspond la courbe 1 ? Justifier la réponse.
2.Déduire de la courbe 1 la fréquence de résonance du circuit.
3.Que peut-on dire de l’influence de la valeur de la résistance du circuit sur
la fréquence de résonance ?
4.Déterminer l’inductance L et la résistance r de la bobine.
5.On admet que Q=(L.ω_0)/R_T où ω_0 est la pulsation propre et R_T est la résistance
du circuit .En déduire que∶ Q=1/R_T √(L/C)
6.Calculer la valeur de Q
On s’intéresse maintenant au phénomène de résonance d’intensité étudié,
l’oscilloscope pour un circuit RLC analogue à celui représenté par la figure 1,
tels que∶ C_1=10 μF,R_1 = 200 Ω,et L_1 et r_1 sont inconnues.

7.On modifie la fréquence N de la tension délivrée par le générateur de manière
à chercher la résonance d’intensité. Au cours de cette recherche, on observe pour
une fréquence N1 du générateur les courbes représentées ci-contre. Déterminer∶
a.La valeur numérique de la fréquence N_1.
b.Le déphasage de u(t) par rapport à u_(R_1 ) (t) .
c.Les valeurs maximales U_m de u(t) et U_Rm de u_(R_1 ) (t).
d.En déduire la valeur de l’impédance Z du circuit.

8.Lorsque la résonance est atteinte,quelle particularité présente les deux courbes ?
9.Pourquoi appelle-t-on parfois également Q facteur de surtension ?



00:49 Énoncée de l'exercice
03:37 question 1)
06:59 question 2)
08:04 question 3)
08:58 question 4)
12:54 question 5)
14:59 question 6)
16:15 question 7)a)
18:18 question 7)b)
20:50 question 7)c)
22:12 question 7)d)
23:54 question 8)
24:22 question 9)
