Li-ion 8.4v
Автор: Вячеслав Карпов
Загружено: 2023-11-25
Просмотров: 232
Описание:
0:14 - Корпус зарядки;
0:28 - Начинка;
1:08 - Чтобы не грелась - резисторы перепаять с параллельного на последовательное ;)
2:10 - сборка корпуса;
3:13 - ещё бла-бла-бла :))
3:33 - ХайфЛак для почитателей суперклея ;)
3:55 - Оффтоп - внеплановый тест самодельной кроны (аж 1,7ампера выдала, хоть и несвежая уже)
5:36 - Замеры нагрева зарядного устройства - всё ок.
6:00 - тепловизор явно врёт - нет у нас в комнате 28 градусов. 22-23 максимум.

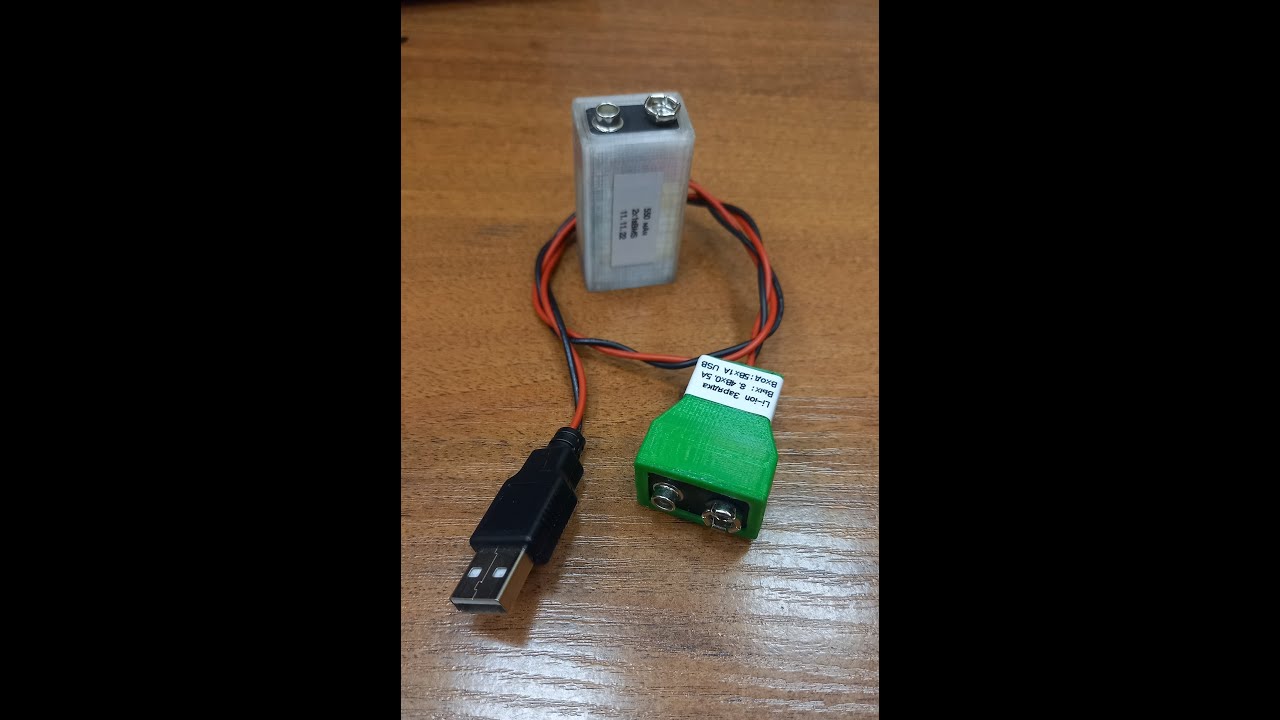

Удобное, простое в изготовлении, недорогое CC/CV зарядное устройство (~500 mA ) на 2 ячейки (8,4 В) с питанием от USB (5 Вт). Используется распространенный модуль #mt3608 (~0,2$) с которым хорошо знаком каждый #радиолюбитель и платка с контроллером заряда #TP5100 (~1$). Из серии #HowTo
На 6:43 в кадре мелькает "монстр" (на 24W адаптере philips и 9 амперной cc/cv понижайке), которым я пользовался крайние года два, пока не дошли руки подобрать более адекватный вариант :)
Если кому нужны stl-файлы корпусов - пишите, выложу.
