CONTADOR DE 0 A 99 CON PRECARGA TUTORIAL.

Описание: el siguiente vídeo es la culminación de todos los vídeos de contador en uno solo

CIRCUITO CONTADOR DE 0 A 99 CON PRECARGA

*******tutorial para montar el sistema astable o generador de onda cuadrada************

   • Видео

******************************************************************************************


*******************************************como elegir tu protoboard********************

   • ¿CUAL PROTOBOARD COMPRO?¿COMO SON INTERNAM...

******************************************************************************************


************************TUTORIAL DE COMO HACER LA RETENCION DEL CONTADOR****************

https://www.youtube.com/edit?o=U&vide...

******************************************************************************************

link de descarga:

|||||||||||||||||||||||||||||||||||||||||||||||||||||(---LINK---)||||||||||||||||||||||||||||||||||||||||||||||||||

https://sites.google.com/site/electro...

|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

MATERIALES CIRCUITO ASTABLE O GENERADOR DE PULSOS :

|||||||||||||||||||||||||||||||(--GENERADOR DE PULSO 555--)|||||||||||||||||||||||||||||||

*1-CIRCUITO INTEGRADO 555
*1-CONDENSADOR DE 100 uF (microfaradios)
*1-RESISTENCIA DE 1K-ohm( kilo-ohmios)
*1-POTONCIOMETRO DE 10K-ohm( kilo-ohmios)
*1/2-METRO DE CABLE TELEFÓNICO O UTP
*1 PROTOBOARD MEDIANA

|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||

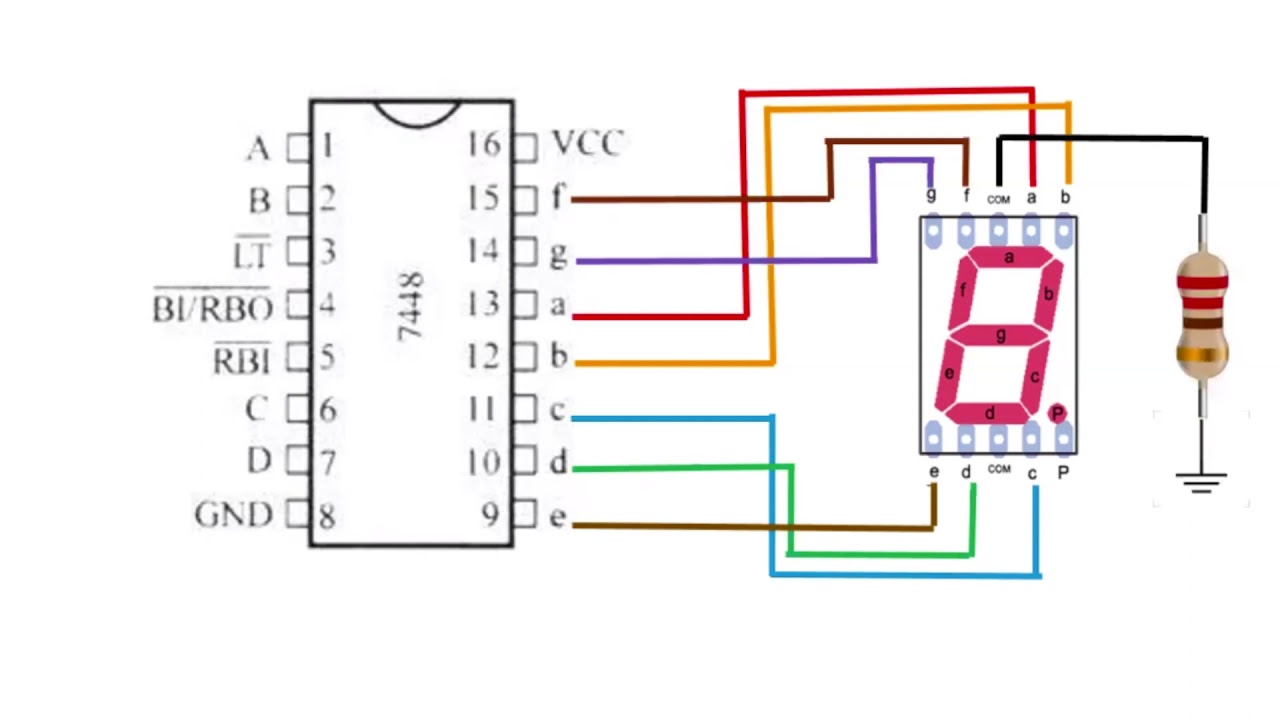

MATERIALES CIRCUITO CONTADOR CON DISPLAY CÁTODO
COMÚN :

|||||||||||||||||||||||||||(--CONTADO CÁTODO DE 0 A 99--)|||||||||||||||||||||||||||||||

*2-CIRCUITOS INTEGRADOS SN7448AN ( TAMBIÉN PUEDE SER SN7448N)
*2-CIRCUITOS INTEGRADOS SN74SL190AN ( TAMBIÉN PUEDE SER SN74SL190N)
*9-RESISTENCIAS DE 10K Ohm(ohmios)
*2-RESISTENCIAS DE 1K Ohm(ohmion)
*14-RESISTENCIAS DE 220 Ohm(ohmios)
*2-DIP-Switch de 4 micro interruptores
*2-DISPLAYS 7 SEGMENTOS CÁTODO COMÚN
*1-PULSADOR NORMALMENTE ABIERTO
*1-PROTOBOARD MEDIANA
*1-1/2(metro y medio) CABLE TELEFÓNICO O UTP





|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||




MATERIALES CIRCUITO CONTADOR CON DISPLAY ÁNODO
COMÚN :



|||||||||||||||||||||||||||(--CONTADO ÁNODO DE 0 A 99--)|||||||||||||||||||||||||||||||

*2-CIRCUITOS INTEGRADOS SN7447AN ( TAMBIÉN PUEDE SER SN7447N)
*2-CIRCUITOS INTEGRADOS SN74SL190AN ( TAMBIÉN PUEDE SER SN74SL190N)
*9-RESISTENCIAS DE 10K Ohm(ohmios)
*2-RESISTENCIAS DE 1K Ohm(ohmion)
*14-RESISTENCIAS DE 220 Ohm(ohmios)
*2-DIP-Switch de 4 micro interruptores
*2-DISPLAYS 7 SEGMENTOS CÁTODO COMÚN
*1-PULSADOR NORMALMENTE ABIERTO
*1-PROTOBOARD MEDIANA
*1-1/2(metro y medio) CABLE TELEFÓNICO O UTP


|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||


HERRAMIENTAS PARA PRUEBAS Y CABLEADO :


||||||||||||||||||||||||||||||||||||(-- HERRAMIENTAS --)||||||||||||||||||||||||||||||||||||||||

*MULTÍMETRO (OPCIONAL)
*CORTAFRIOS O PINZAS DE CORTE
*PINZAS DE PUNTA CURVA (OPCIONAL)
*CÚTER O BISTURÍ
*BOLÍGRAFO O MICROPUNTA
*FUENTE RECTIFICADA DE 5V DC (CORRIENTE DIRECTA)

|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
