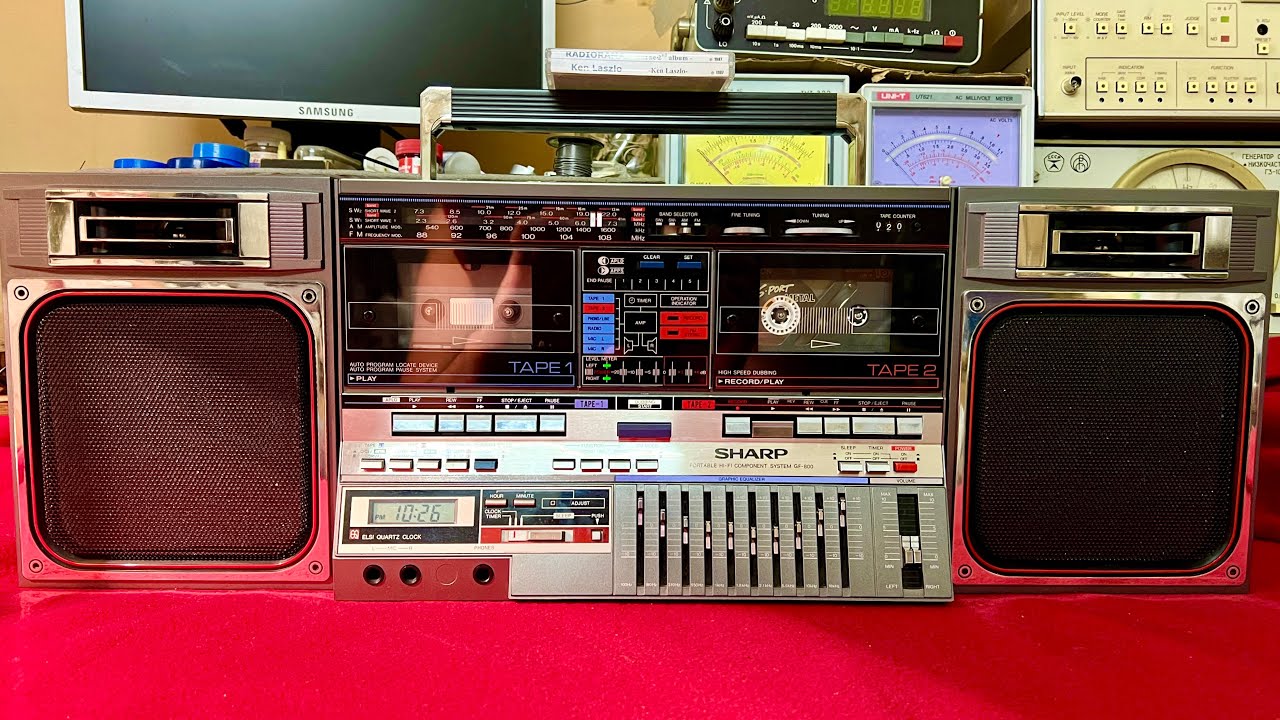

Двух кассетный магнитофон Sharp Gf-800 Z(D) Купил Чистка Обслуживание Технический обзор

Описание: Sharp GF- 800 H/Е - имеет систему шумопонижения Dolby, без часы/таймер.
Sharp GF- 800 Z - имеет часы/таймер, но без системы Dolby.
В руководстве (мануал) есть принципиальная схема.
Для настройки магнитофона необходимо воспользоваться тестовой кассетой (МТТ) и измерительными приборами (осциллограф, милливольтметр, частотомер).
Регулировка скорости кассет "нормал" - тестовая кассета МТТ-111, частота 2970 Гц, переменный резистор VR 501 для левой деки и VR 502 для правой деки. Мастера советуют установить скорость по частоте 3000 Гц.
Регулировка скорости "ускоренная" - кассета МТТ-118, частота 1980 Гц, регулировка VR 503 для левой деки и VR 504 для правой деки. Регулировочные резисторы находятся под правым ЛПМ. в Шарп 800Н, а Шарп 800Z немного по-другому.
Регулировка "азимута" магнитных головок - кассета МТТ-113/113С/114, частоты 6,3/8/10 Кгц, -10 dB, регулировка производится винтами на магнитной головке.
Настройки уровня звука деки - кассета МТТ-150, частота 400 Гц, 0 db, регулировка VR 101 и VR 102 для левой деки и VR 103 и VR 104 для правой деки. Линейный выход 580 mV.
Регулировка уровня записи - кассета МТТ-502, частота 400 Гц, - 14 dB (1 V= 0 dB)
Подстроечные резисторы находятся под левым ЛПМ.
Для доступа к регулировочным резисторам необходимо снять переднюю крышку, открутить 7 длинных винтов на задней стенке магнитофона (4 сверху и 3 снизу).
Резисторы VR 101, 102, 103, 104, 307, 308, 503, 501, 502, 504 расположены слева направо под левым и правым ЛПМ.
Для Радио и системы Dolby так же есть проверка и настройка.
Размеры пасиков ЛПМ:
Счетчик - L/2=89mm х1,0х1,0
Тонвал - L/2=85mm х1.2х1.2
Автостоп - L/2=58mm х1.2х1.2
Подмотка - L/2=50mm х1.2х1.2
Идлер 13х10х1.5 мм
SHARP GF-800 Z, основные характеристики.
Соотношение сигнал/шум:
55 дБ (дека 1, воспроизведение)
50 дБ (дека 2, воспроизведение/запись, и 60 дБ для Долби)
Внешний микрофон; 600 Ом
Линейный вход; 50 Ком/50 ком
Наушники; 8 Ом -32 Ом
Подвесные колонки; 8 Ом
Мощность колонок 26W
Линейный выход; 580 мВ/50 Ком
Диапазон частот с кассеты:
30Hz - 14,000Hz (normal tape)
30Hz - 16,000Hz (CrO2 tape)
30Hz - 17,000Hz (metal tape)
Радио:
AM 526.5 kHz - 1606.5 kHz
SW1 2.3 MHz - 7.3 MHz
SW2 7.3 MHz - 22 MHz
FM 87.6 MHz - 108 MHz
Ускоренная перезапись с кассеты на кассету: DUBBING SPEED
