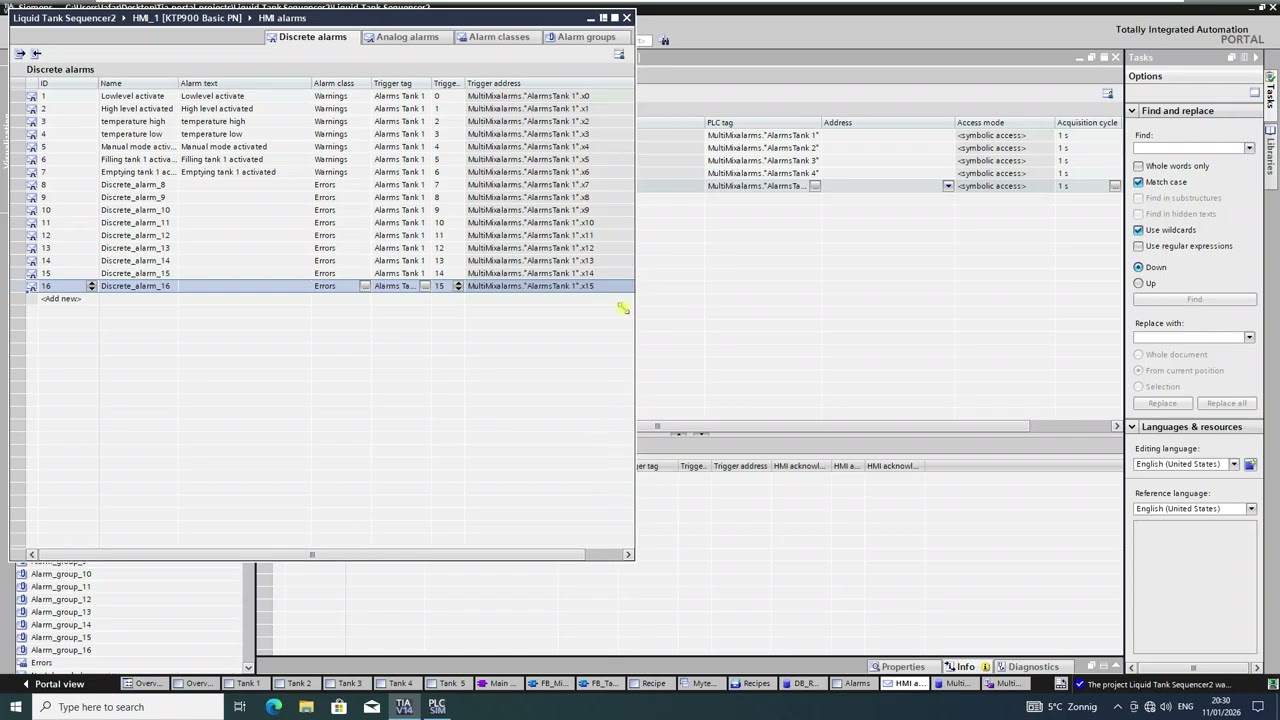

ПЛК - программирование - обработка аварийных сигналов - MultiMix – устройство для последовательно...

Описание: В этом видео я покажу, как обрабатывать сигналы тревоги | MultiMix — комплексная промышленная система смешивания жидкостей, разработанная в Siemens TIA Portal с использованием SCL, функциональных блоков, UDT и HMI (KTP900).

Этот проект демонстрирует, как спроектировать масштабируемую, структурированную и многократно используемую архитектуру ПЛК для реальных промышленных применений.

Обзор системы

Система состоит из 5 технологических резервуаров, каждый из которых оснащен:

Двигателем наполнения и клапаном наполнения
Двигателем опорожнения (дозирования) и клапаном опорожнения
Температурным датчиком PT100 (аналоговый)
Цифровыми переключателями низкого и высокого уровня
Аналоговым датчиком уровня (% заполнения)
Каждый резервуар управляется независимо и может работать в автоматическом или ручном режиме.

Управление смешиванием и рецептурой

Резервуары дозируют жидкость в процессе смешивания на основе рецептуры, включающей:

Процентное содержание на резервуар
Общий целевой объем
Целевая температура
Время смешивания
После дозирования и смешивания система генерирует сигнал о завершении смешивания для следующего этапа процесса.

Архитектура ПЛК (лучшие практики)

В этом проекте используется профессиональная структура ПЛК, включающая:

UDT_Tank – многократно используемая структура данных для каждого резервуара
DB_Tanks – массив из 5 резервуаров
FB_TankControl – стандартная логика управления для каждого резервуара
UDT_RecipeMix – структура рецептуры
DB_RecipeActive – активная рецептура, связанная с HMI
FB_MixManager – управляет всей последовательностью дозирования
Вся логика написана на языке SCL (Structured Control Language) и полностью совместима с S7-1200.

HMI (KTP700)

HMI включает в себя:

Экран обзора системы
Экран с подробной информацией о резервуаре
Экран управления рецептами (Recipe View)
Ручной/режим технического обслуживания
Экран аварийной сигнализации и диагностики

Для кого предназначен этот проект:
Программисты ПЛК
Инженеры по автоматизации
Студенты, изучающие TIA Portal

Все, кто хочет получить реальный промышленный пример, а не просто теорию

Программное обеспечение: Siemens TIA Portal
ПЛК: S7-1200
Язык: SCL
HMI: KTP700
Уровень: Средний → Продвинутый
Тема: Промышленная автоматизация, Системы смешивания, Архитектура ПЛК
