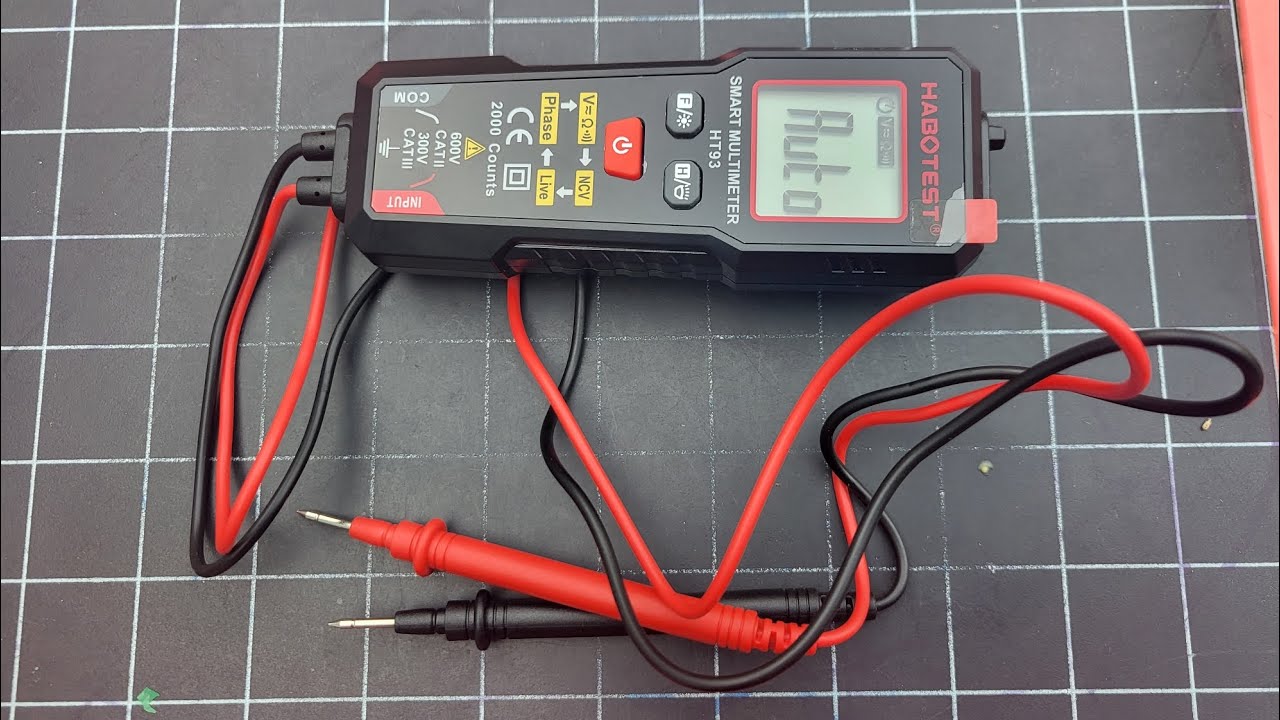

Мультиметр перьевого типа HABOTEST HT93 CATII 600V,CATIII300V,2000 отсчетов. Сделано в Китае.

Описание: HABOTEST HT93
CATII 600 В
CATIII 300 В
2000 отсчётов
МУЛЬТИМЕТР-ПЕРО
батарейки AAA x 1,5 В x 2 шт.
размер ？
вес ？
встроенный тест-перо
кабель из мягкого ПВХ длиной 23 см
DCV от 2 до 600 В
±0,5%+3
разрешение 0,001 В
ACV от 2 до 600 В
±1,0%+3
разрешение 0,001 В
РЕЗИСТОР ОТ 1 ОМ ДО 20 МОМ
ПРОЗРАЧНОСТЬ МЕНЕЕ
50 ОМ
ВОЗМОЖНО, ЗВУК ВКЛЮЧЕН.
APO 15 МИНУТ
ОТМЕНА APO
НАЖМИТЕ КНОПКУ ПИТАНИЯ И
Функциональная клавиша
фонарик да
Подсветка да
NCV да
Живой да
Направление чередования фаз да
Дисплей P--R (по часовой стрелке)
правая сторона
Дисплей P--L (против часовой стрелки)
левая сторона
P мигает (ошибка)
Тест чередования фаз
Необходимо провести тест в течение 1 минуты.

Вы можете узнать на моем сайте
что такое направление чередования фаз?

http:∥relay training.com/understand-determine-phase-rotation/

Запись зрения
Данные могут быть ошибочными

Руководство пользователя
Сейчас запись невозможна
В руководстве Habotest указано, что руководство защищено авторским правом и
не позволяет никому записывать.

HT93 В РАЗБОРКУ
18-10M-2023Y

ПЛАТА HT93-V10-230112
D237
47431

R19,18 3303
R7 2003
R8,11,22 1003
R1,R2 ЗЕЛЁНЫЙ, ЧЁРНЫЙ, ЧЁРНЫЙ, ЖЁЛТЫЙ, СИНИЙ
Q1,2,3,5,6,7,8 Y1
Q4 A1SHB
C17
C18
R6 0
C12 X БЕЗ КОМПОНЕНТА
R5 01B
R10 472
-
R19 100
BUZ x 1 шт.

Основная микросхема 44-контактная
Встроенный тип
Без названия

R25 101
R41,23 472
-
R24 1BA
R28 101

U3 14-контактный
GS324
YGV1AC19

R14 301
R27 474
-
C14
R12 226
-
C？
R？ 472
-
C15 ？
C11 ？
R15 01C
C10 ？
R20 01C
R21 100
C3
C4
C6
C16
R17 01B
C1
R26 01B
C8 SMD-конденсатор с белым воротничком
C9
R4 472
-
R3 300
-
C14

КОНЕЦ.
