PinSwitch, analog nudge/plunger mod

Описание: Новая модификация PinSwitch для Nintendo Switch.
В старом видео были использованы простейшие датчики наклона, замыкание которых применялось для подталкивания стола. Это можно было использовать в Pinball FX 3, так как есть возможность изменить схему управления и повесить толкание на кнопки D-pad.

Но в Pinball Arcade нельзя менять схему управления.
Для подталкивания стола используется левый аналоговый джойстик, а для запуска шара - правый аналоговый джойстик. Launch ball кнопкой "A" в большинстве столов не работает.

Поменял плату контроллера на SJ-JX Arcade Controller CY-1005A с аналоговыми входами.
Для подталкивания подключил модуль аналогового акселерометра GY-61 (ADXL335).
Просто разместить его в корпусе будет не достаточно, так как будет сложно применить линейное ускорение для подталкивания. Поэтому рекомендую сделать пружинное основание (только не забудьте при этом перевернуть модуль для инвертирование осей).
Теперь подталкивание в Pinball Arcade стало возможным и ещё учитывается сила подталкивания.

К входу правого аналога, я просто подключил самый простой аналоговый мини-джойстик из китайского контроллера. Также ось RY и VDD я замкнул на контактах красной кнопки "А".
Теперь нажатие этой кнопки не только выполняет действие кнопки "А", но и максимально оттягивает вниз ось RY. Это позволит запускать шары в Pinball Arcade.
Когда смогу смастерить аккуратный мини plunger, добавлю его в PinSwitch для фана.

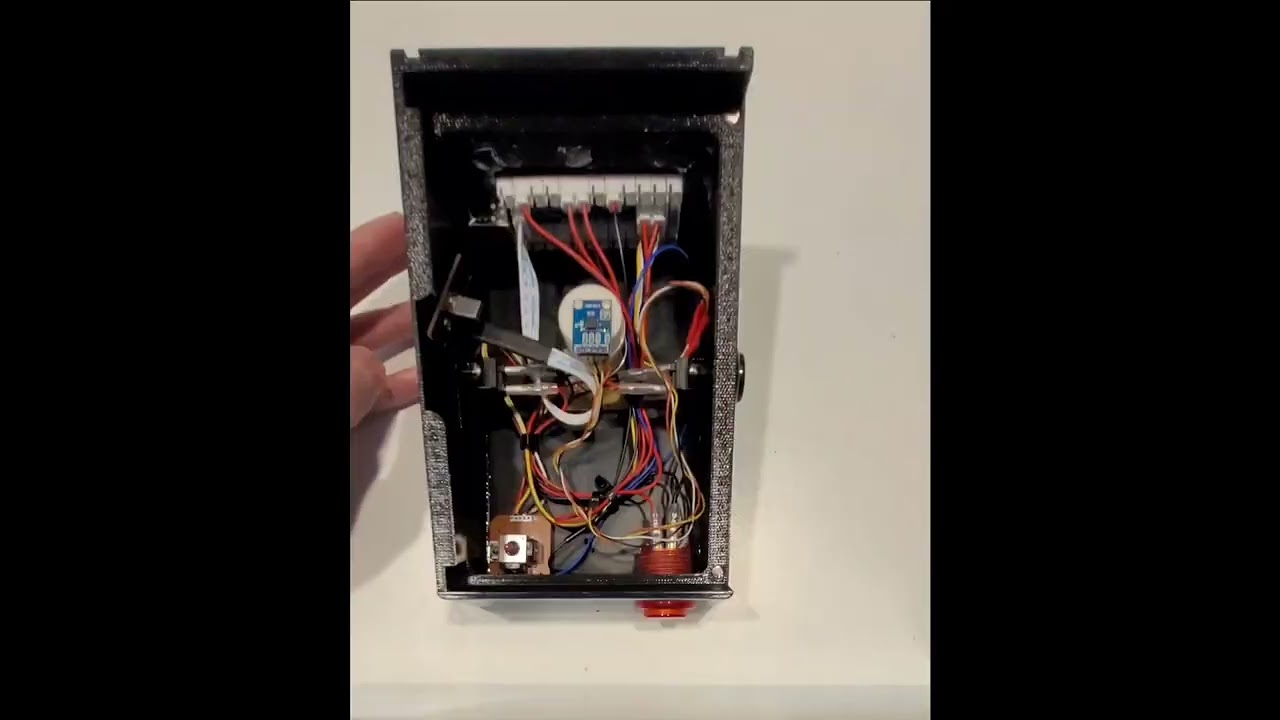

Ну и пришлось вырезать и сделать дно из листа пластика, чтобы разместить элементы.
