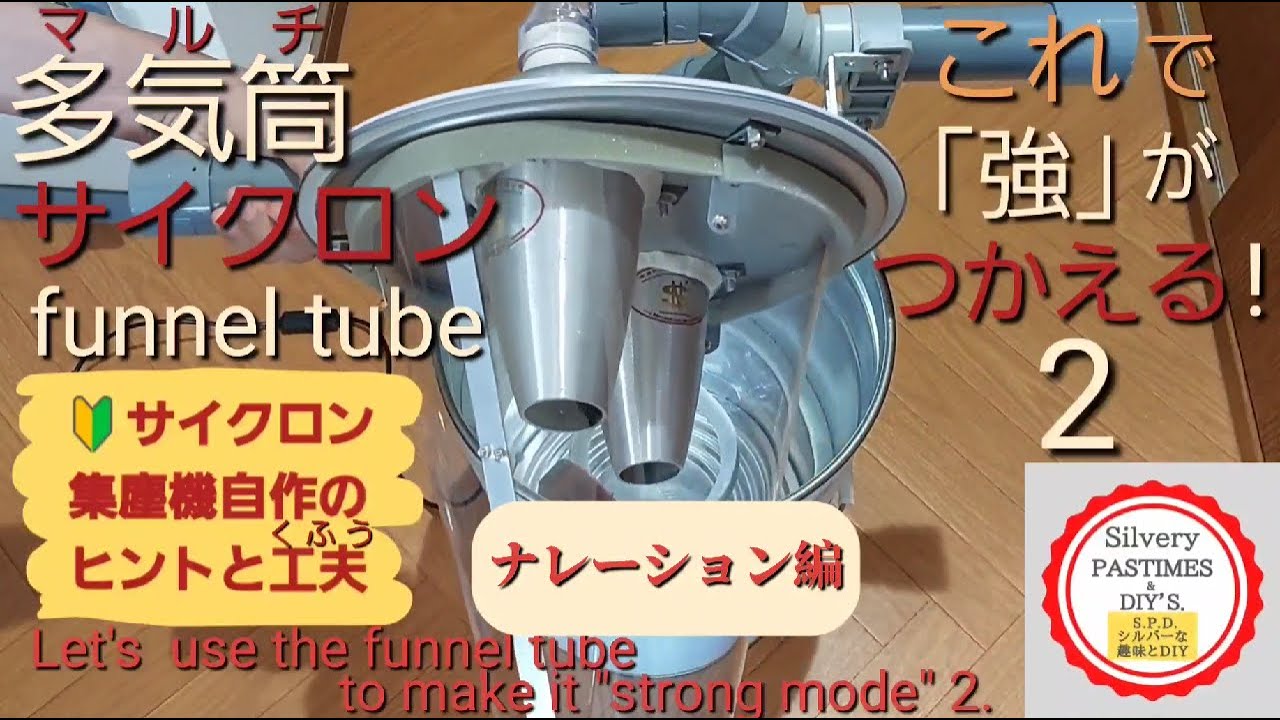

マルチ サイクロン集塵機 自作 これで「強」がつかえる 2 ナレーション編 （サイクロンユニット を2個使用した ペール缶 マルチ 集塵機 漏斗筒を取付けて気流を整え、遠心力を強化する）

Описание: ナレーション編です。
「多気筒（マルチ）サイクロンユニットこれで「強」が使える 1」の第2段です。
説明欄の前段は、下記URLをご覧ください。
URL:    • 集塵機 サイクロン 自作 funnel tube これで「強」がつかえる！ 1（ サ...

「動画目次」
00:00 挨拶&動画説明
00:10 Prologue
00:39 漏斗筒の取付け
04:51 おが屑で気流の確認
06:14 ecoモードでの吸引
08:22 強モードでの吸引
11:44 SPDからのお願いです

★考察。
「強使用」で気流がドリルのように底に突き刺さるとばかり思っていました。しかし動画でも示しましたが、「強気流」だけを底に当てても以前の動画のように底の塵を吹き分けるような様子は見られませんでした。
Preフィルターの検証からも、そちら側へ多量に塵が行った様子はありません。
おそらくですが、ペール缶の大きさいっぱいに広がってまとまりのない気流であったものが、筒でエリアを狭く且つ漏斗状にする事で2ユニットの排出気流は、お互いを上手く融合し合い速度のある渦となって塵に遠心力を与え、浮遊するダスト軽減に寄与しているのではないかと思います。
★底の堆積形状から推察できるのは、確かに塵が「筒の壁に沿って落下して行く」と言うことです。
塵に直接気流を当てる動画より、気流は底の塵を掘っていないようです。なので中心の塵は積もっただけで、その回りは取付けた筒の壁を伝って降り積もったものです。
★底板の必要性。
必要性はないと思います。しかし外すと、筒の外側にも静電気で塵が貼り付くことになります。→今回は撮影の都合（視界上）で外せませんでした。
★使用した部材が塩ビ板だけに、塵の摩擦によって静電気が発生します。不用意にユニットに触れると静電気を感じる時がありますので、注意が必要です。
★筒の加工は板厚が0.5㎜なので容易です。1㎜厚以上は加工も難しく、機能上も厚さは必要ありません。
★筒の下端がペール缶の底より150㎜以下であるため、塵の堆積容量が少ないです。元々埋込型のユニットですからその分容量が制限されていましたが、それよりさらに少なくなるわけです。これを回避するには筒底の高さを上げることで回避されますが、あまり上げすぎると遠心力の効果がなくなりますので、5～60㎜程かと思います。どうしても容量が必要な方は、2階建てに進むしかないようです。
