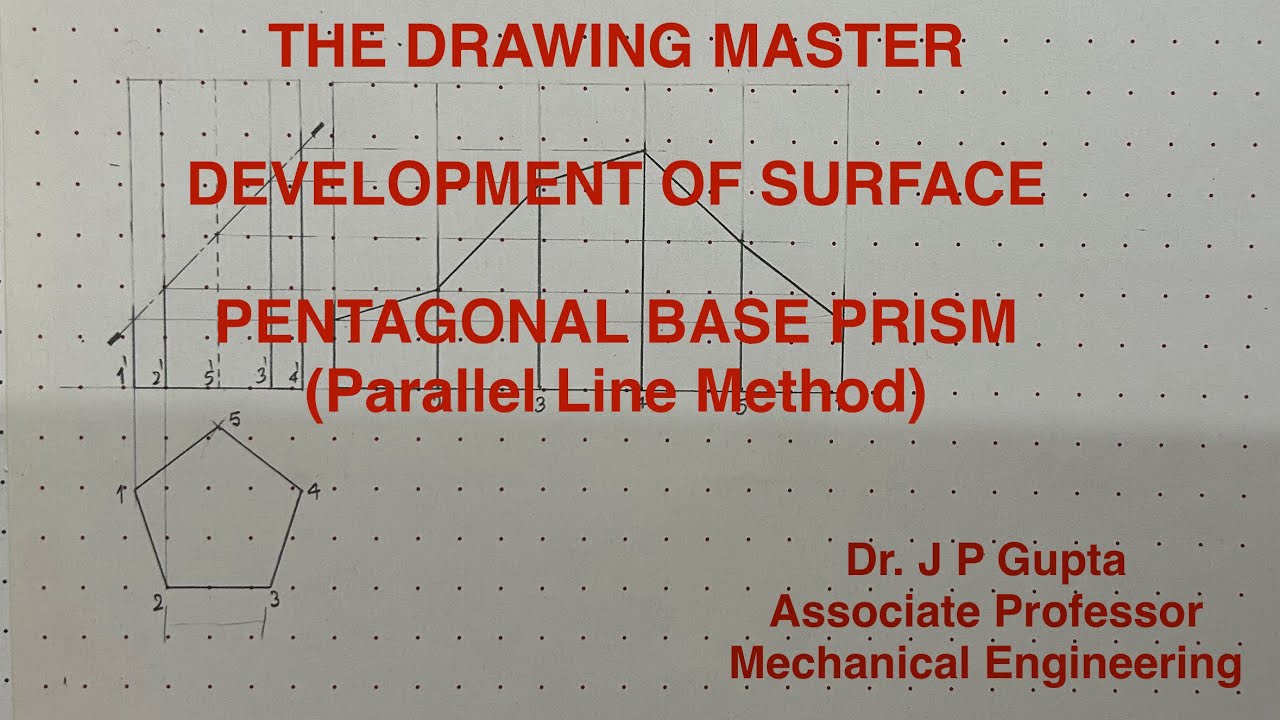

Разработайте боковую поверхность пятиугольной призмы с основанием, имеющей ребро 20 и высоту 60 (опирающейся на основание на HP (с одной из своих базовых ребер, параллельной VP). Далее, призма обрабатывается секущей плоскостью, проходящей через середину оси под углом 45°.

1. Развертка поверхности – Теория
Развертка поверхности – это процесс разворачивания или распрямления внешних поверхностей трехмерного тела на плоской плоскости без искажений. Развернутая поверхность показывает истинную форму и истинный размер каждой грани тела.

Развертка поверхностей в основном используется в обработке листового металла, где плоские листы разрезаются, а затем сгибаются для придания им требуемой формы.

2. Метод параллельных линий

Метод параллельных линий используется для развертки поверхностей тел, имеющих параллельные ребра.
Тела, развертываемые этим методом: призма и цилиндр

Принцип:
В этом методе ребра тела параллельны друг другу, и развертка получается путем проведения параллельных линий, равных длине образующих.


3. Метод радиальных линий

Метод радиальных линий используется для развертки поверхностей тел, имеющих наклонные ребра, сходящиеся в одной точке (вершине).
Тела, развертываемые этим методом: пирамида и конус.

Принцип:
В этом методе наклонные ребра действуют как радиусы, и развертка выполняется путем вращения этих ребер вокруг вершины для получения развертенной поверхности.

4. Практическое применение обработки поверхностей

1. Обработка поверхностей широко используется в:
2. Изготовлениех изделий из листового металла
3. Конструкциях котлов и резервуаров
4. Воздуховодах, дымоходах и воронках
5. Деталях кузова автомобилей
6. Упаковочной промышленности
7. Системах отопления, вентиляции и кондиционирования воздуха (HVAC)
8. Изготовлении конусов, бункеров и контейнеров
