Weitere Lego duplo Arduino Projekte gibt es hier:
Autonome duplo Eisenbahnschranke
• Lego duplo Eisenbahn - Arduino-Schranke Te...

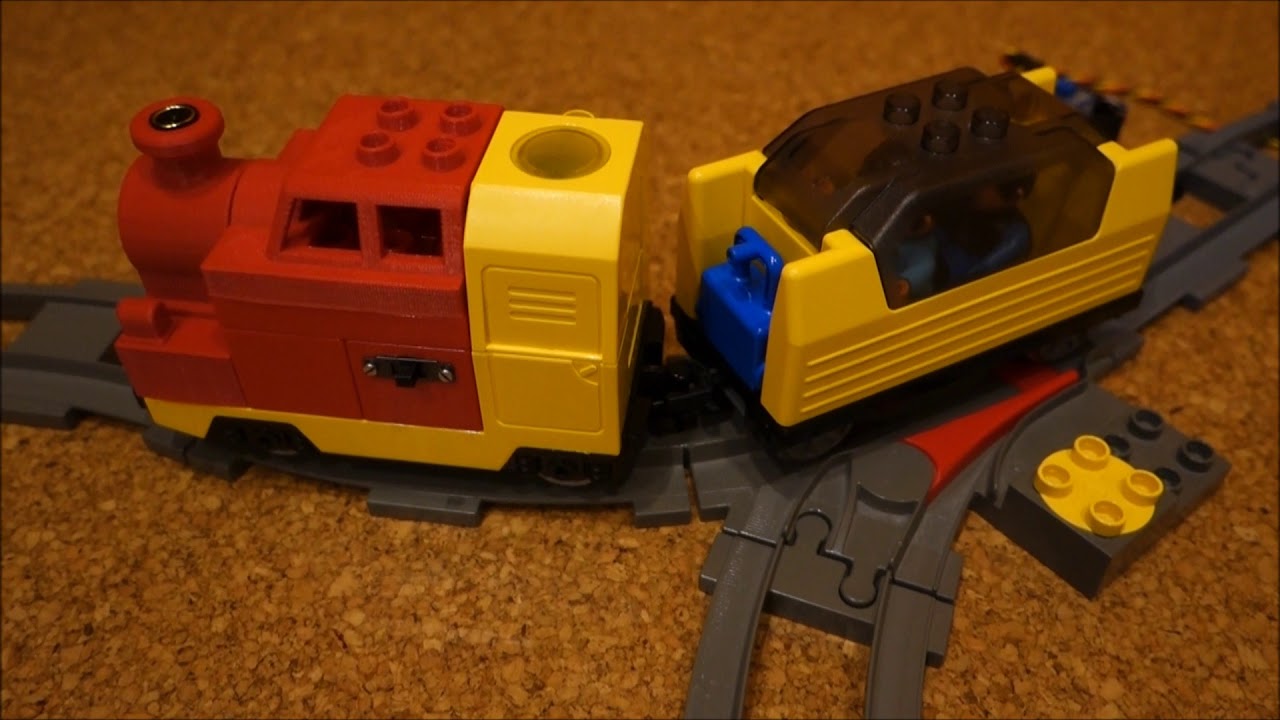

Die Ville Lok habe ich mir "defekt" für 3,- € bei ebay gekauft.
Die original Elektronik, bis auf den Motor, ausgeschlachtet.
Ein Arduino Nano (als Basis für die Steuerung) und ein HC-05 Bluetooth Modul (für die Funkverbindung) eingebaut.
Eine Li-Ionen Zelle versorgt alles mit Strom.
Ein USB-Laderegler sorgt dafür, dass der Akku einfach mit einem z. B. Handyladegerät geladen werden kann. Der Laderegler beendet bei 4,2V den Ladevorgang, sodass ein Überladen ausgeschlossen ist. Gleichzeitig schaltet der Laderegler ab, wenn die Spannung unter 2,7V fällt, sodass auch eine Tiefenentladung ausgeschlossen ist.
Da die Akkuspannung zwischen 2,7 und 4,2V schwankt, habe ich noch einen Booster eingebaut, der die Elektronik dauerhaft mit 4,9 - 5,1V versorgt.
Zur Steuerung habe ich eine App geschrieben und gestaltet.
Diese App ist für Android Geräte und läuft bei mir auf dem Handy und auf dem Tablet.
App erstellt mit App Inventor: www.appinventor.mit.edu
Mit dem 3D-Drucker habe ich mir die Aufbauten gedruckt. Am Anfang bin ich noch ohne "Dampf" gefahren.
Dann kam mir noch die Idee, dass jetzt nur noch Dampf für eine echte Dampflok fehlt.
Also habe ich noch ein Dampfgenerator eingebaut. Diesen habe ich parallel zum Motor angeschlossen. Wenn der Motor läuft, geht auch der Dampfgenerator an.
Deshalb dampft es bei "Normal" auch wesentlich weniger als bei "Schnell" und am Schönsten dampft es bei "Turbo" (meine Lieblingsgeschwindigkeit).
Musik: www.frametraxx.de - Pure-Colours
