Описание: Böge Aufgabensammlung Bsp.376

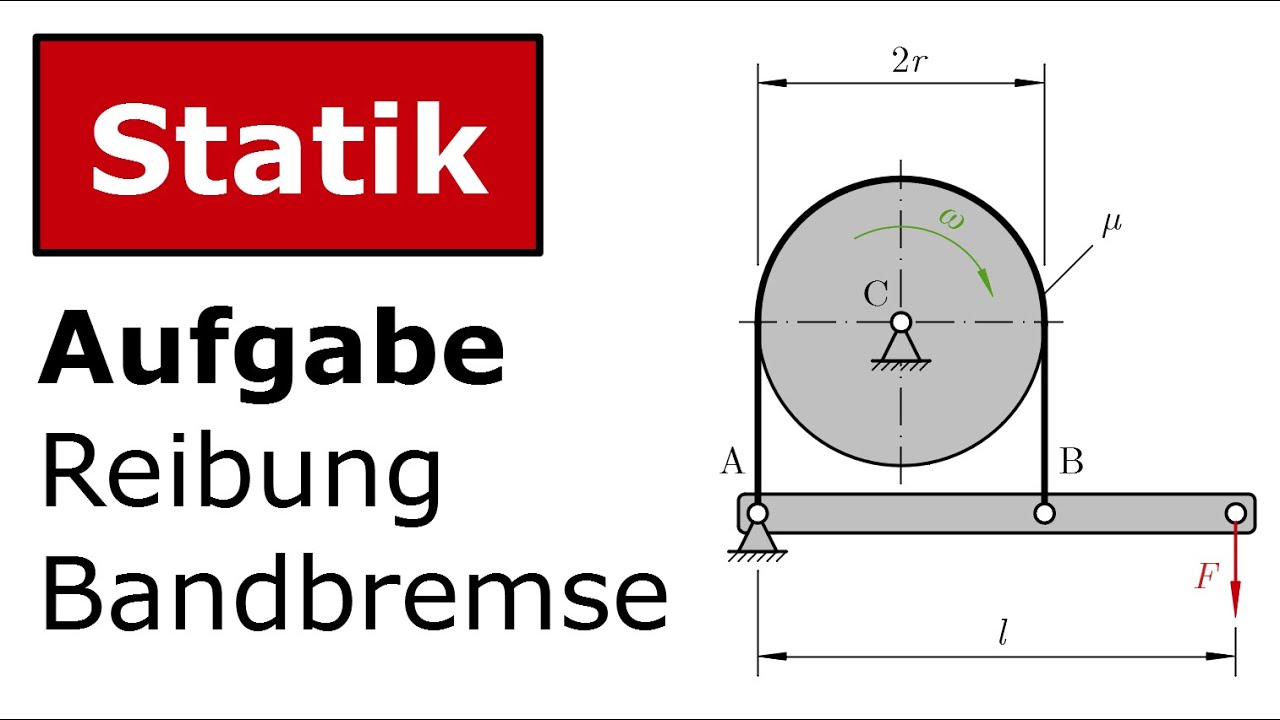

Der Bandbremshebel eines Kranhubwerks wird durch den Einstellkörper mit der Kraft F = 150 N belastet. Die Reibungszahl beträgt 0,3.
Gesucht:
a) der Umschlingungswinkel α im Bogenmaß,
b) derWert eμα
c) die Spannkraft F2 im ablaufenden (rechten)
Bandende,
d) die Spannkraft F1 im auflaufenden Bandende,
e) die Reibungskraft am Scheibenumfang,
f) das Bremsmoment.

Aufgabe und Bildzitat aus
Aufgabensammlung Technische Mechanik
23., überarbeitete und erweiterte Auflage
Springer Vieweg © Springer Fachmedien Wiesbaden 2017 Alfred Böge, Gert Böge, Wolfgang Böge Abbildungen: Graphik & Text Studio Dr. Wolfgang Zettlmeier, Barbing Klementz Publishing Services, Freiburg

lernflix.at bietet individuelle Online Nachhilfe in Mechanik und Statik.
Für mehr Info gehe auf https://lernflix.at

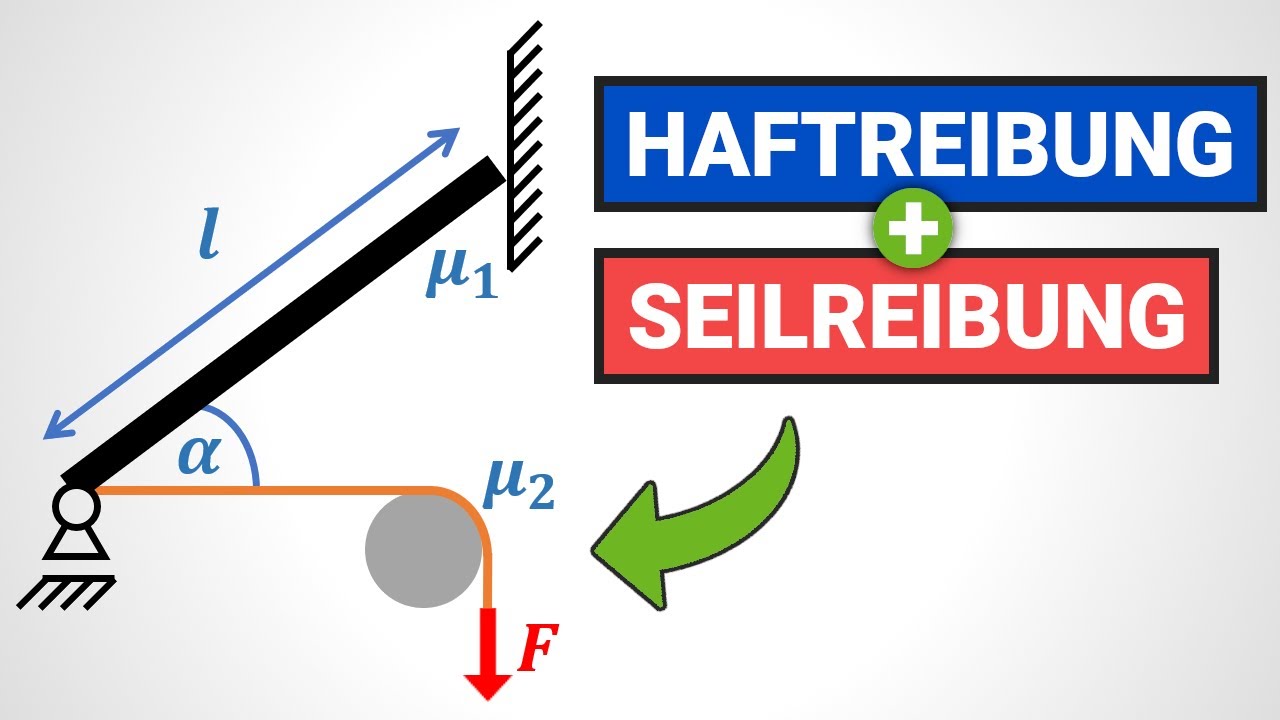

Von Seilreibung spricht man, wenn ein biegeweiches Seil um einen meist runden Gegenstand geschlungen wird und an den zwei Seilenden Kräfte wirken. Aufgrund der Seilreibung ist dabei eine der beiden Kräfte geringer als die andere, ohne dass es zur Bewegung des Seils kommt. Dieser Effekt der Seilreibung wird zum Beispiel beim Befestigen eines Schiffs an einem Poller ausgenutzt. Ein Schiff kann so mit relativ kleiner Kraft festgehalten werden.

Der Hauptgrund für die Entstehung von Seilreibung sind tangentiale Haftreibungskräfte an jenen Stellen, wo das Seil die Flächen des umschlungenen Körpers berührt. Stell dir ein dünnes Seil vor, welches du um einen fest stehenden zylindrischen Körper (Band, Faden) legst. Beide Seilenden belastest du mit Gewichten gleicher Masse m. Das Seil befindet sich im Gleichgewicht (Ruhezustand).

Daran ändert sich auch dann nichts, wenn du eines der beiden Seilenden durch mehr Gewichte der Masse ∆m zusätzlich belastest und dies bis kurz vor den Rutschvorgang weitermachst. Ursache dafür ist die zwischen Seil und Mantelfläche des Zylinders wirkende Seilreibungskraft FR. Sie ist die Summe jener kleinen Reibungskräfte ∆FR = μ ∆FN, die verteilt auf der ganzen umspannten Mantelfläche wirken: FR = Σ∆FR.

Eine Berechnungsgleichung für die größere Seilzugkraft F1 findest du wegen der verschieden großen Teil-Reibungskräfte ∆FR nur mit Hilfe der Differenzial- und Integralrechnung. Dies haben jedoch bereits s chlaue Köpfe für uns getan, zuerst Euler getan, später auch Eytelwein, nach dem auch heute noch die Gleichung F1 = F2 eμα benannt wird.
Die Eitelwein´sche Gleichung bestätigt die Erfahrungen: Die Seilzugkraft F1 wächst (linear) mit der am anderen Seilende wirkenden Zugkraft F2 und (exponential) mit dem Produkt aus Reibungszahl μ und Umschlingungswinkel α.
Der Umschlingungswinkel α muss mit der Einheit rad (Radiant) in die Zugkraftgleichung eingesetzt werden. Dazu dient die Umrechnungsbeziehung, wenn der Winkel in Grad vorliegt.
Häufig wird die Anzahl der Umschlingungen (Windungen) angegeben, z. B. zwei volle Windungen.
Bei allen Seilreibungsaufgaben liegt ein Seil um einen Zylinder (System Zylinder/Seil). Zum Verständnis einer Aufgabe versetzt man sich gedanklich als „Zuseher“ auf den Zylinder und versucht von dort aus, den Richtungssinn der Seilreibungskraft FR zu bestimmen. Es ist dann gleichgültig, ob der Zylinder fest steht oder ob er sich um seine Achse dreht.
Hast du den Richtungssinn der Seilreibungskraft FR gefunden, weißt du auch, welche der beiden Zugkräfte an den Seilenden die größere Seilkraft F1 ist. Sie ist immer der Seilreibungskraft FR entgegen gerichtet.
