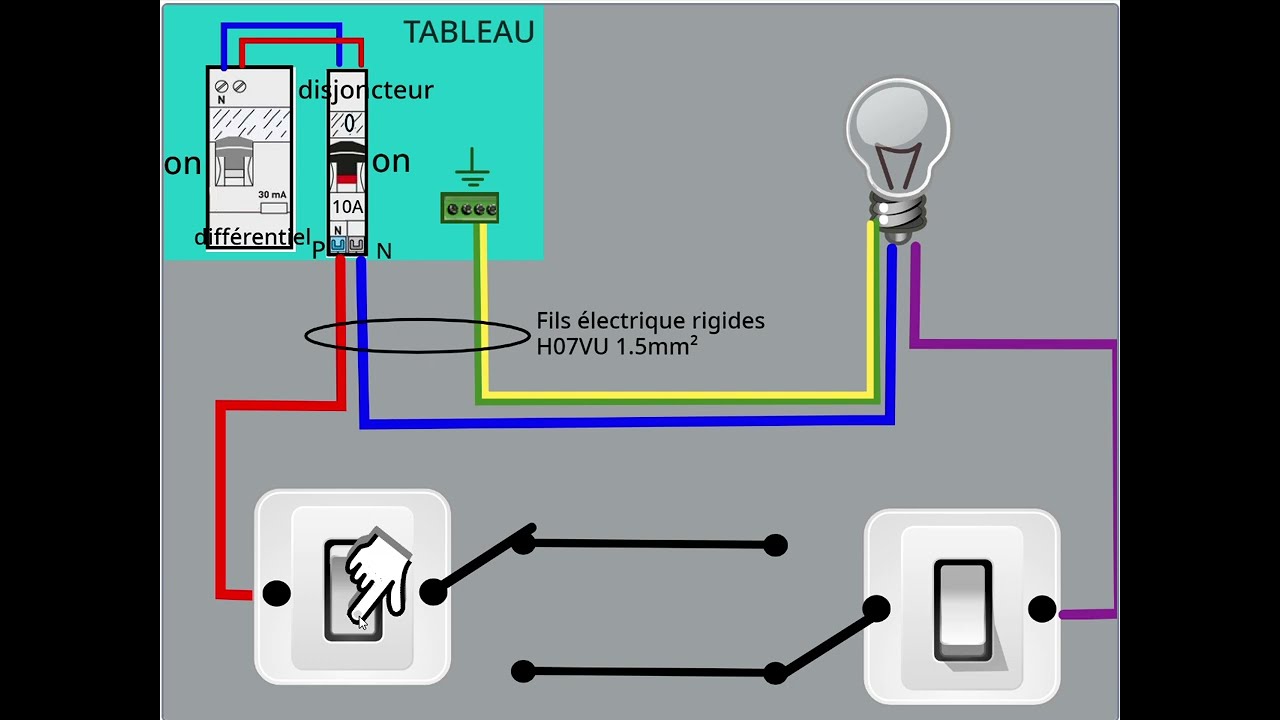

Comment faire un câblage va-et-vient ?

Описание: http://electricitedomotique.fr/
Le câblage d'un circuit va-et-vient est une tâche un peu plus complexe que le câblage d'un interrupteur simple, mais reste à la portée des bricoleurs avertis. Voici les étapes générales pour réaliser un tel câblage :

Matériel Nécessaire :

Deux interrupteurs va-et-vient.
Du fil électrique pour les connexions (les fils de navette sont souvent de couleur rouge ou orange pour les différencier).
Des outils de base comme un tournevis, une pince à dénuder, un détecteur de tension.
Couper l'Alimentation Électrique :

Assurez-vous que l'alimentation électrique est coupée au niveau du tableau électrique pour éviter tout risque d'électrocution.
Câblage des Interrupteurs :

Chaque interrupteur va-et-vient possède trois bornes : une borne d'entrée (pour le fil de phase) et deux bornes de sortie (pour les fils de navette).
Connectez le fil de phase (généralement rouge ou marron) à la borne d'entrée de l'un des interrupteurs.
Reliez les deux interrupteurs entre eux avec les fils de navette. Connectez un fil de navette à une borne de sortie du premier interrupteur et à une borne de sortie du second interrupteur. Répétez l'opération avec le second fil de navette sur les autres bornes de sortie.
Câblage de l'Éclairage :

Connectez le fil de retour de lampe (allant vers l'éclairage) à la borne restante de l'un des deux interrupteurs. Ce fil est généralement bleu ou noir.
Dans certains cas, vous devrez peut-être connecter un neutre (fil bleu) directement à la lampe et un fil de terre (fil vert-jaune) si votre installation le nécessite.
Vérification et Tests :

Une fois tout connecté, fixez les interrupteurs dans leur boîtier.
Remettez l'alimentation électrique et testez le circuit en allumant et éteignant la lumière depuis les deux interrupteurs. Les deux devraient pouvoir contrôler indépendamment l'éclairage.
Conseils de Sécurité :

Utilisez un détecteur de tension pour confirmer l'absence de courant avant de travailler.
Assurez-vous que toutes les connexions sont bien serrées et sécurisées.
Si vous n'êtes pas sûr de vos compétences en électricité, il est conseillé de faire appel à un professionnel.
Rappelez-vous que la sécurité est primordiale lorsque vous travaillez avec l'électricité. Si vous n'êtes pas complètement à l'aise avec ces étapes, il est préférable de consulter un électricien qualifié
