Mercedes-Benz E-Class — Как снять/установить приборную панель | W212

Описание: Приборная панель оснащена большим количеством разъёмов и зажимов.
Поэтому важно действовать поэтапно при её снятии.

Отсоедините аккумулятор.

Направьте воздухораспределитель в пространство для ног.

Это предотвратит случайное отсоединение боковых дефлекторов.

При снятии действуйте справа налево.

Начните с вещевого ящика.

Снимите боковую обшивку.

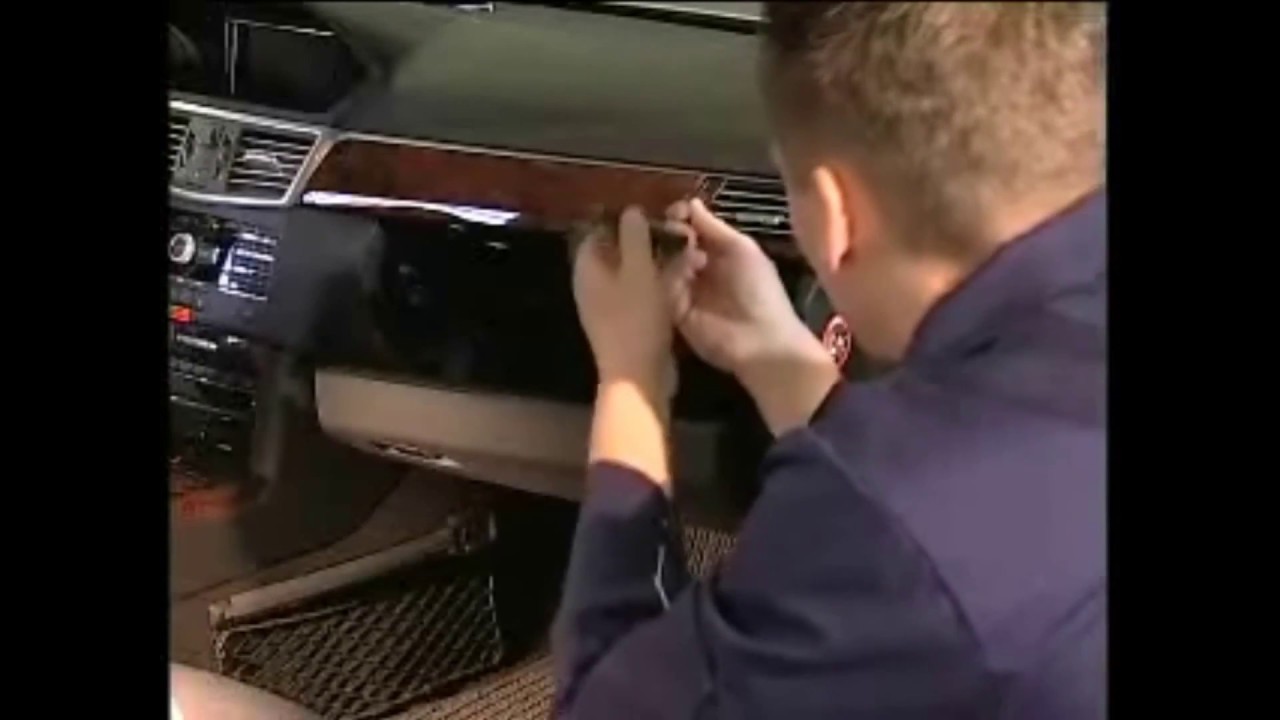

С помощью крюка для извлечения отсоедините два фиксатора, расположенных на верхнем крае вещевого ящика.

Отсоедините декоративную накладку, действуя справа налево.

Вставьте крюк для извлечения в два центральных дефлектора и освободите фиксаторы.
Это хорошо видно здесь.

Отсоедините три разъёма, затем снимите декоративную накладку.
Крышка под вещевым ящиком крепится тремя винтами.

Отсоедините разъём подсветки пространства для ног и датчик температуры кондиционера.

Выполните ту же процедуру для крышки со стороны водителя.

Перчаточный ящик крепится пятью винтами.
Два из них находятся внизу, а три — вдоль верхнего края.
Для хранения снятых деталей разложите их на столе.
Показанный здесь рычаг для демонтажа необходим для отсоединения разъёмов пиропатронов подушки безопасности переднего пассажира.
Справа от пиропатронов вы найдёте ещё один датчик температуры.
Снимите разъём с этого датчика.
Продолжите с облицовкой передней стойки.
Выкрутите винт под пластиковой крышкой.
Затем ослабьте несколько зажимов и снимите облицовку.
Проделайте ту же процедуру со стороны водителя.
Выкрутите два винта на головном устройстве.
Отсоедините разъём с правой стороны головного устройства.
Отсоедините разъёмы на задней стороне головного устройства.
В состав головного устройства также входит дисплей.
Используйте крюк для извлечения, чтобы снять крышку с защёлок.
На самом дисплее открутите два винта и отсоедините два разъёма на задней стороне.
Используйте длинный клин, чтобы просунуть руку в вырез в приборной панели.
Отсоедините крышку переднего динамика.
Будьте осторожны, чтобы не сломать крышку.
Передний динамик также защёлкнут.
Действуя снизу, поднимите динамик вверх и наружу.
Открутите следующий винт панели приборов, расположенный в углублении для динамика.
Открутите два винта на блоке управления кондиционером.
Затем отсоедините разъёмы блока.
Теперь вы видите воздуховод, расположенный рядом с головным устройством.
Снимите этот воздуховод.
Отсоедините разъём антенны Keyless-Go, расположенный под воздуховодом.
Перейдите к стороне водителя.
Открутите два винта, показанных здесь, на уровне блока управления кондиционером.
Третий винт находится в передней части консоли.
Используйте отвёртку, чтобы отсоединить заднюю крышку.
Последние два винта находятся под пепельницей.
Слегка сдвиньте центральную консоль назад.
Снимите боковую крышку рядом с дверью водителя.
Разберите блок подушки безопасности, рулевое колесо, дефлектор, комбинацию приборов и модуль рулевой колонки.
Для снятия замка зажигания вам понадобится показанный здесь гаечный ключ.
Вручную снимите кнопку запуска двигателя.
Используйте гаечный ключ, чтобы открутить декоративную окантовку выключателя зажигания/стартера.
Снимите декоративную окантовку.
Открутите четыре показанных винта. Два винта расположены рядом с дверями с обеих сторон.
Процедура одинакова для обеих сторон.
Верхний винт находится в нижней части передней стойки.
Нижний винт расположен на уровне рычага стояночного тормоза с ножным приводом.
Отсоедините разъем коленной подушки безопасности водителя.
Вы можете увидеть его через вырез в дефлекторе.
Попросите помощника помочь вам снять приборную панель.
Теперь вы можете проверить, действительно ли вы отсоединили все разъемы.

=================================================
Подробнее
Рычаг для разборки 203 589 04 33 00

=====================================================
