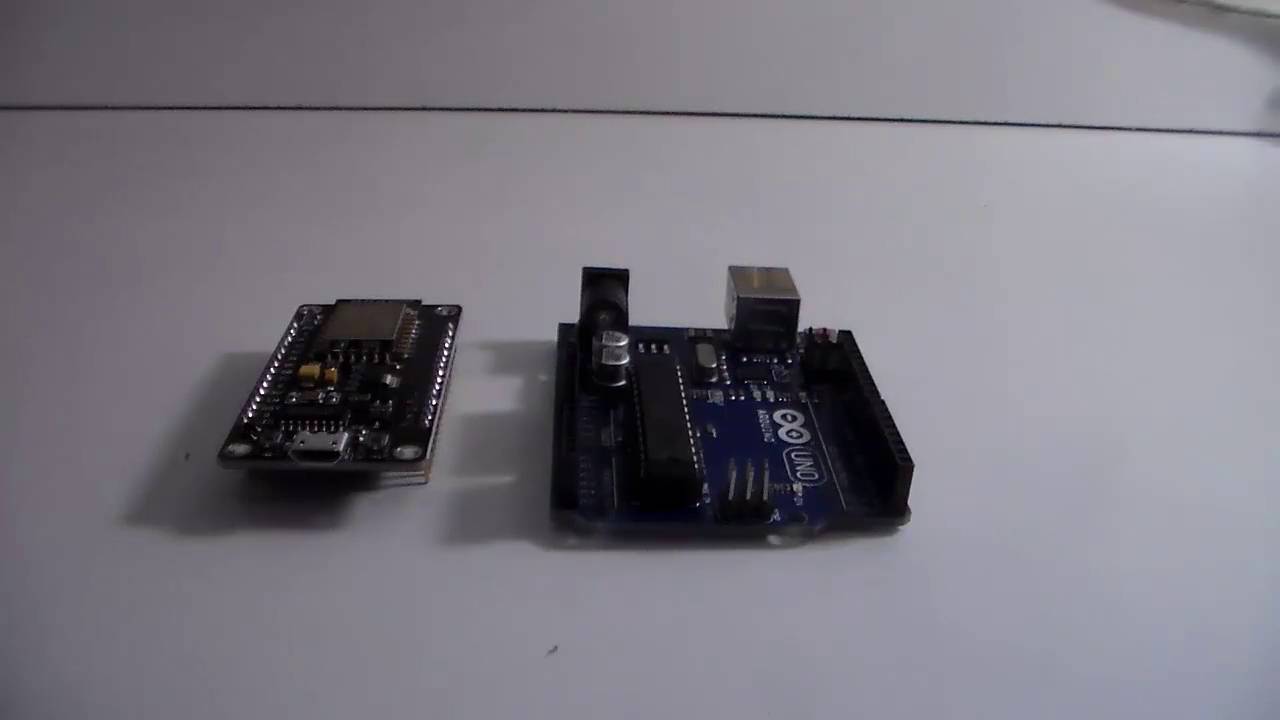

Como usar linguagem Arduino no NodeMCU ESP8266

Описание: --Videos da Serie ESP8266 com Arduino (Enviando e Recebendo dados via Comando AT)

Como Instalar o Firmware no ESP8266 e comandos básicos AT (1 de 3)
   • Como Instalar o Firmware no ESP8266 e coma...

Como enviar dados do Arduino para o ESP8266 (2 de 3)
   • Como enviar dados do Arduino para o ESP826...

Como receber dados no Arduino e acionar saidas com o ESP8266 3 de 3
   • Como receber dados no Arduino e acionar sa...

--Videos do Renato Aloi sobre ESP8266

Curso Arduino Express Aula 14 - ESP8266 Parte 1/2 (seriallink.com.br)
   • Aula 14 - Upload de programa no ESP8266 Pa...

Curso Arduino Express Aula 14 - ESP8266 Parte 2/2 (seriallink.com.br)
   • Aula 14 - Upload de programa no ESP8266 Pa...


--Video da Robocore sobre ESP8266
ESP8266 #1 / Crie um WebServer sem Arduino
   • ESP8266 #1 / Crie um WebServer sem Arduino


-Diagrama de Montagem básico do esp9266
http://www.mediafire.com/view/9j38668...

-Montagem para a Gravação do Firmware esp8266

GND / GND
VCC / VCC (fonte Externa regulada de 3.3 volts)
RXD / TXD (do conversor UART)
TXD / RXD (do conversor UART)
CHIP_EN no 3.3V (Fonte externa)
GPIO00 no GND



-Conexão para Uso esp8266 (Upload do Código)

GND / GND
VCC / VCC (fonte Externa regulada de 3.3 volts)
RXD / TXD (do conversor UART)
TXD / RXD (do conversor UART)
CHIP_EN no 3.3V (Fonte externa)




-Diagrama de Montagem básico do esp-201
http://www.mediafire.com/view/vo5p7de...

-Montagem para a Gravação do Firmware esp-201

GND / GND
VCC / VCC (fonte Externa regulada de 3.3 volts)
RXD / TXD (do conversor UART)
TXD / RXD (do conversor UART)
CHIP_EN no 3.3V (Fonte externa)
GPIO00 no 3.3V (Fonte externa)
GPIO02 no 3.3V (Fonte externa)
GPIO15 no GND

-Conexão para Uso esp-201 (Upload do Código)

GND / GND
VCC / VCC (fonte Externa regulada de 3.3 volts)
RXD / TXD (do conversor UART)
TXD / RXD (do conversor UART)
CHIP_EN no 3.3V (Fonte externa)
GPIO00 no GND
GPIO02 no 3.3V (Fonte externa)
GPIO15 no GND


-Link para Aplicação de Instalação do Firmware
https://github.com/nodemcu/nodemcu-fl...

-URL para adição ao menu preferência da IDE Arduino
http://arduino.esp8266.com/stable/pac...

-Aplicação + Binario (Mais Antiga)
http://www.mediafire.com/download/bn1...
