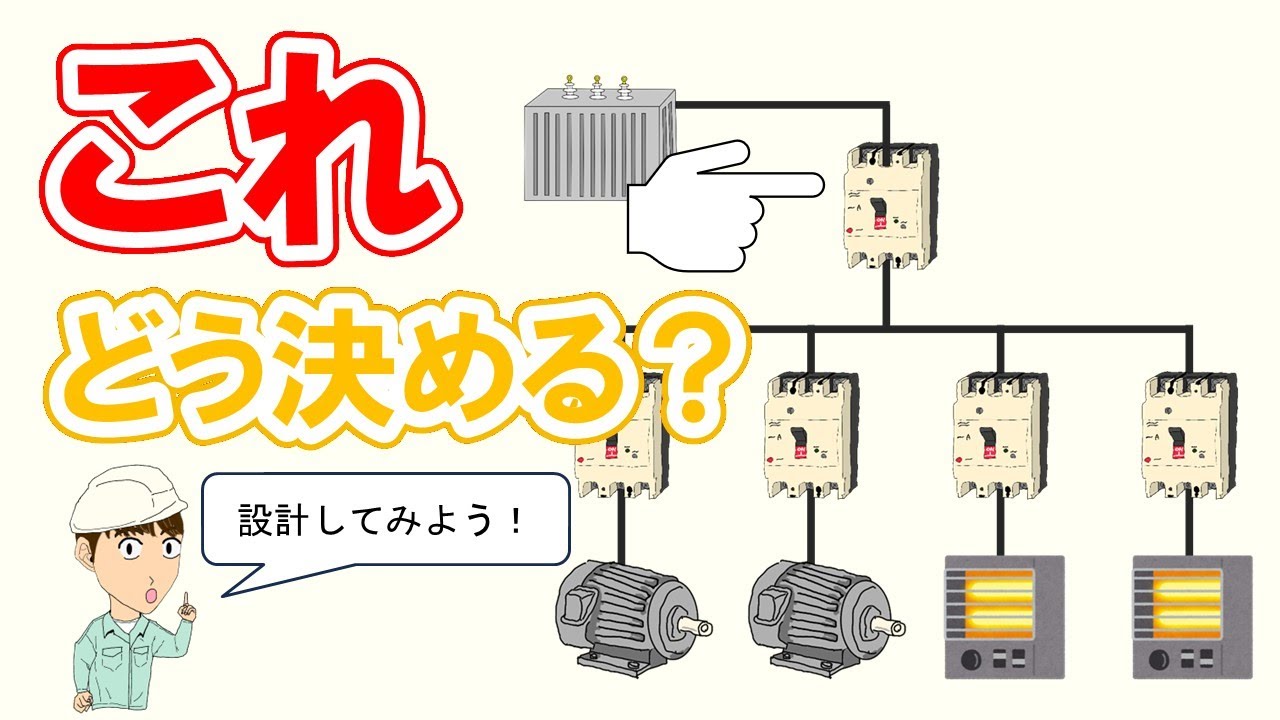

【イラストで解説】動力幹線と主幹ブレーカーの選定
Автор: 電旅(電気系エンジニアの旅路)
Загружено: 2026-01-11
Просмотров: 1644
Описание:
電動機が何台もつながると、幹線や主幹ブレーカーは“勘”では決められません。始動電流でブレーカーが落ちたら現場は大騒ぎ…
この動画では、内線規程を使い、計算と表で安全・ムダなしに選ぶ手順を図解で解説。『50A？2.5倍？』と数字が踊っても大丈夫👌
例題つきで、設計がスッと腹落ち。コーヒー片手に見れば、あなたも選定マスター！初心者から実務者まで、明日すぐ使えます。もう現場で困らない。保存版です。
◾この動画と同じ内容のブログ記事🍀
https://dentabi.com/selection-method-...
◾イッキーのX
https://x.com/KS59105496
◾目次
0:00 オープニング
0:15 動画の内容
0:27 動画の目次
0:40 幹線と主幹ブレーカーの設計指針
2:28 幹線と主幹ブレーカーの選定方法
◾参考にした内線規程
動画箇所：「幹線の選定方法」(2:49)
【内線規程】
「3705-7 電灯及び電力装置などを併用する幹線の太さ」（一部抜粋)
①電線は、低圧幹線の各部分ごとに、その部分を通じて供給される電気使用機械器具の定格電流の合計以上の許容電流のあるものであること。ただし、その幹線に接続される負荷のうち、電動機又はこれに類する始動電流の大きい機器の定格電流の合計が、他の電気使用機械器具の定格電流の合計より大きい場合は、他の電気使用機械器具の定格電流の合計に次の値を加えた値以上の許容電流のある電線を使用すること。
a.電動機の定格電流の合計が50A以下の場合は、その定格電流の合計の1.25倍
b.前記aにおいて、50Aを超える場合は、1.1倍
動画箇所：「主幹ブレーカーの選定方法」(5:50)
【内線規程】
「3705-8 幹線の過電流保護」（一部抜粋)
低圧屋内幹線を保護するために施設する過電流継電器は、その低圧屋内幹線の許容電流以下の定格電流のものであること。ただし、低圧幹線に電動機等が接続される場合の定格電流は、次のいずれかによることができる。
① 電動機等の定格電流の合計の3倍に、他の電気使用機械器具の定格電流の合計を加えた値以下であること。
② ①の規程による値が当該低圧幹線の許容電流を2.5倍した値を超える場合は、その許容電流を2.5倍した値以下であること。
③ 当該低圧幹線の許容電流が100Aを超える場合であって、①又は②の規程による値が過電流遮断器の標準定格に該当しないときは、①又は②の規程による値の直近上位の標準定格であること。
◾ナレーション
音読さん
#幹線の選定方法
#主幹ブレーカー
