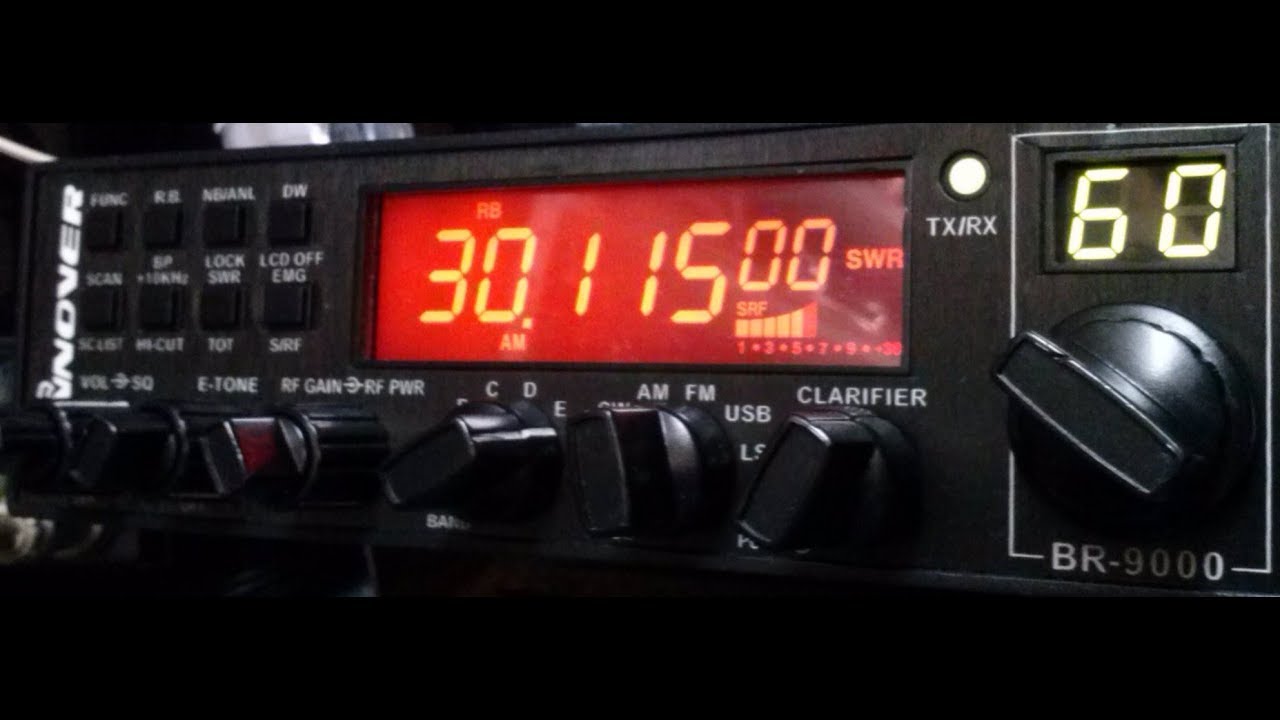

Px Hannover BR9000 Programaçao por software = VOYAGE BR9200 K-PO DX-5000 ANYTONE AT-5555 etc

Описание: Demonstração da reprogramação de um transceptor da faixa do cidadão modelo Hannover V.2 fabricado em 2010 a fim de ter alcance Maximo do range de freqüências deste modelo determinado pelo fabricante: 25.615/30.105 MHz (10 e 11 metros).

Qualquer alteração que resulte em utilizar o equipamento em desacordo com as normas da Anatel é de responsabilidade do usuário,quando a cargo deste,assim estando sujeito às sanções previstas em Lei.

Com o cabo de programação, é possível efetuar configurações de freqüência, habilitação de canais – até o digito 60, ou seja, 60 canais de freqüência em cada banda – opção de off-set em repetidoras de 10 metros, ajuste de tempo de retardo de o Squelch bloquear bandas, bloquear modos de operação, ajustes de proteção de voltagem e Estacionária, nomear uma identificação do proprietário, habilitar/desabilitar Eco, RogerBeep, Filtros ANL/NB, Hi-Cut.

O Hannover se baseia no modelo AT-5555 fabricado pela Qixiang Tecnology. Co de origem chinesa e o nome AnyTone faz uma alusão ao termo “anywere” (em qualquer lugar) que em uma tradução mais livre, “Qualquer Tom”.

Seu range de freqüência pode ser adequado a varias legislações pertinentes de qualquer pais, bastando apenas, ao representante interessado em usar a base para divulgação de seu produto, solicitar as especificações pertinentes ao seu pais, para o uso como radio do cidadão, ou para a banda de radioamador.

Links úteis:

Manual em português - http://www.cbradio.nl/hannover/Manual...

Esquemas ou diagramas eletrônicos - https://confrariadoferrodesoldar.file...

Download Manual de serviço - http://www.cbradio.nl/hannover/Servic...


Características:
Frequency coverage 25.615 MHZ 30.105 MHZ
Number of channels 6x60
Channel step 10Hz, 100Hz, 1KHz, 10KHz
Class of emission AM(A3E)/FM(F3E)/USB LSB(J3E)
Frequency Control Phase-Locked-Loop Synthesizer
Antenna Impedance 50Ω
Working temperature –30 ~+55 ℃ ℃
Frequency Tolerance 0.005%
Frequency Stability 0.001%
Power Supply 13.8V DC±15%
Grounding Method Negative ground
Current Drain Transmitter: 6A(max.)
Receiver: about 400mA(max.) 800mA (noise reductions)
Dimensions (W x H x D ) 250 x 280 x 60 mm
Weight Approx. 2.8kg
Antenna Connector UHF,SO239
RECEIVER
Maximum sensitivity 1.0μV(-107dBm) FM Mode SINAD: 20dB
1.0μV(-107dBm) AM Mode SINAD: 10dB
0.25μV(-119dBm) SSB Mode SINAD: 10dB
Selectivity AM/FM:6dB@3KHz,50dB @9KHz
SSB: 6 [email protected],60dB @3.3KHz
Image Rejection More than 65dB
IF Frequency AM/FM: 10.695 MHz 1st IF, 455 KHz 2nd IF
SSB: 10.695 MHz
Adjacent-Channel AM/FM : 60dB & SSB: 70 dB
RF Gain Control 45 dB adjustable for optimum signal reception
Automatic Gain Control(AGC)
Less than 10 dB change in audio output for inputs from 10 to
100,000 microvolt.
Audio frequency response From 300Hz to 2.8kHz
Audio Output Power 4 watts max @8Ω
TRANSMITTER
Output Power HI: 12W LO: 1W @13.8V DC FM/AM/CW Mode
SSB:20W
Modulation High and low level class B
Amplitude Modulation: AM
Varied Capacitance Frequency Modulation: FM
Audio frequency response From 450Hz to 2.5kHz FM/AM Mode
SSB Carrier Suppression 55dB
Unwanted Sideband 50dB
Inter-modulation Distortion SSB: 3rd order, more than -25dB; 5th order,
