Квантрон DPSS лазера
Автор: DigitalCAT
Загружено: 2022-06-22
Просмотров: 756
Описание:
#DigitalCAT_electronics #Photonics
Обзор конструкции квантрона твердотельного лазера с диодной накачкой (DPSS).
Цель работы: создание недорогого квантрона DPSS лазера.
Активный элемент DPSS лазера - стержень Nd:YAG. Накачка поперечная посредством лазерных линеек. Линейки лазерных диодов размещены линейно и электрически соединены параллельно. Охлаждение квантрона с помощью термоэлектрических охладителей - каждая половинка держателей охлаждается независимо и имеет свой Pt RTD датчик температуры.

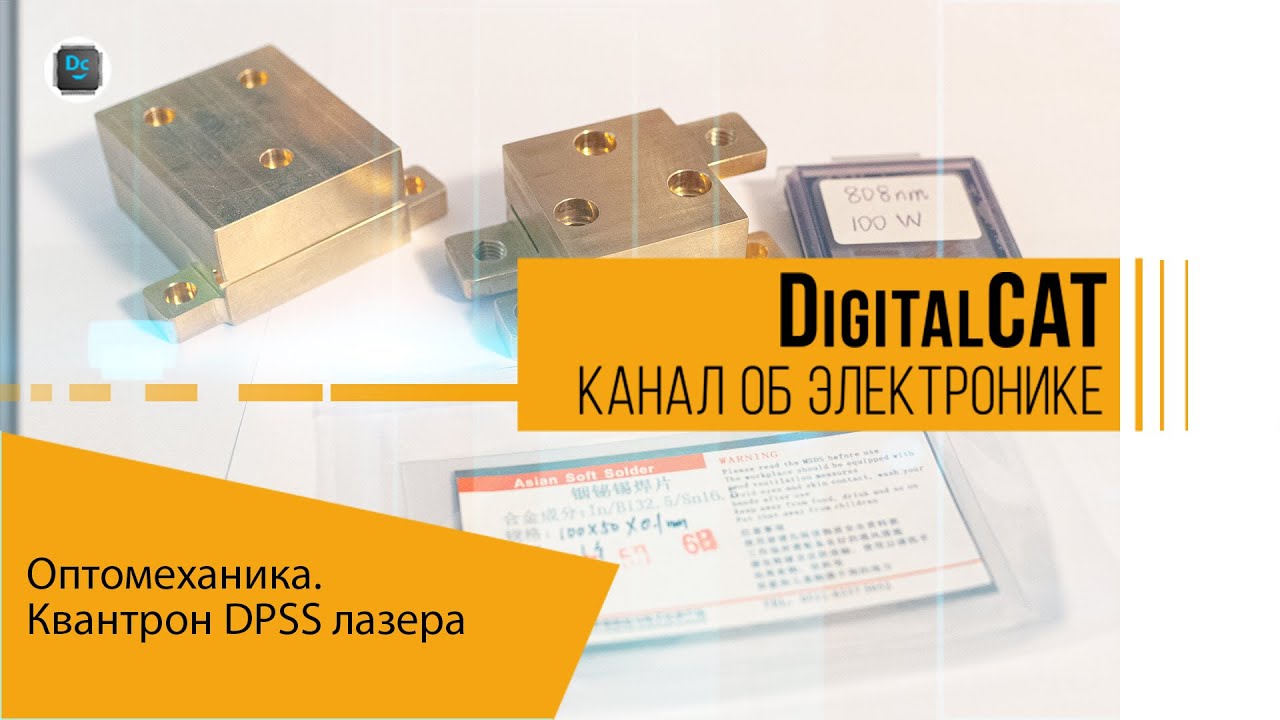

Квантрон DPSS лазера состоит из двух оптико механических узлов - блок держателя активного элемента и блока лазерных диодов накачки.
Высота оптической оси 1/2'', половинки квантрона имеют различную толщину, выполнены из латуни.
Диоды накачки монтируются на фольгу из сплава In с содержанием последнего - 51%.
В конструкции элементов квантрона использованы типовые материалы: теплопроводящая керамика - прокладки для корпуса ТО-220, втулки из АВС пластика типового размера.
Наш канал: / @digitalcat-electronics
Лазерная техника: • Лазерная техника
