Moto Z2 Play No Carga (La Importancia de Líneas CC1 y CC2) 1/3
Автор: iMasterTechMexico
Загружено: 2021-03-24
Просмотров: 8023
Описание:

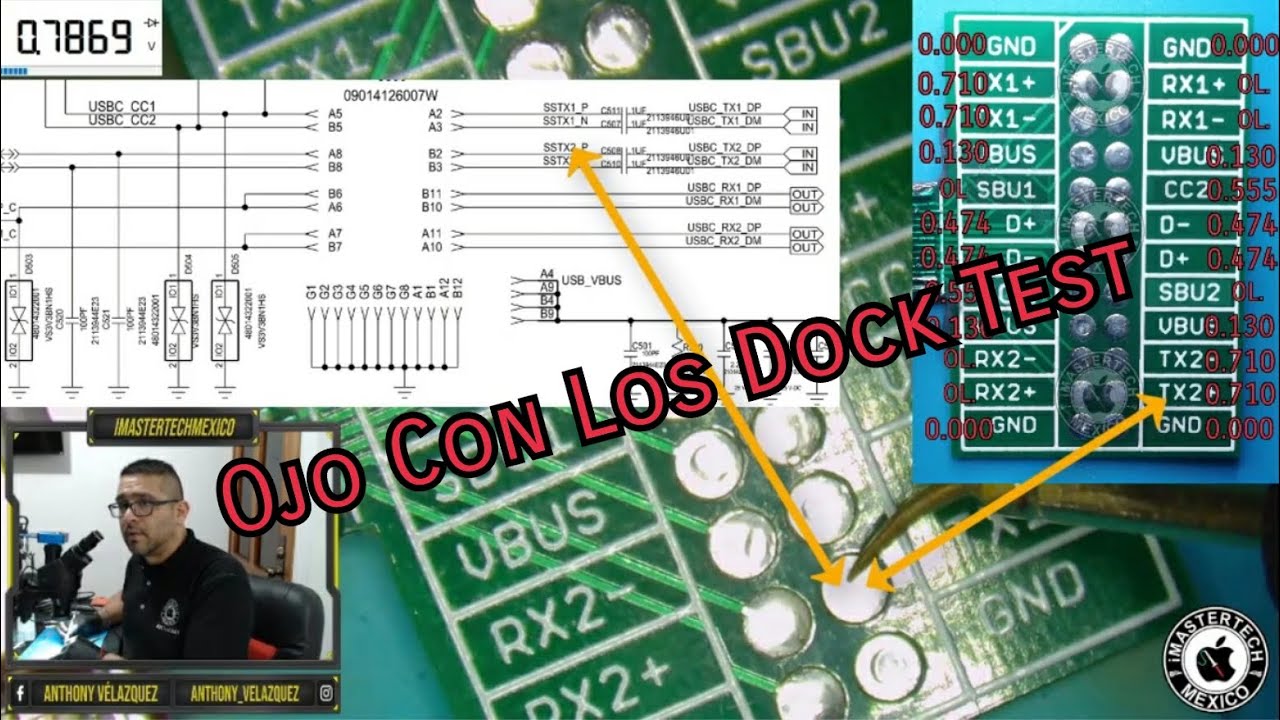

Aquí Mostramos un error de configuración en los dock test sencillos de algunos fabricantes, en el video podemos apreciar como las líneas CC1 y CC2 del DOCK TEST no corresponden a los PAD A1 y C1 tal como lo indica el diagrama del Motorola XT1710-06.
Las Líneas CC1 y CC2 son muy importantes para que el sistema reconozca que se ha conectado un cable plug.
Los pines CC1 y CC2 se utilizan para conectarse al cable CC o VCONN en un cable USB tipo C. Tanto CC1 como los pines CC2 deben ser compatibles con las funciones CC y VCONN. La función se detecta al insertar el cable.
El cable CC se utiliza para la detección de orientación del cable, publicidad y detección de capacidad de corriente USB tipo C, y Comunicación USB2.0.
Debemos ser cuidadosos a la horas de analizar ya que estos pequeños detalles nos pueden dar dolores de Cabeza y evitar una reparación exitosa...
Si tienes dudas deja tu comentario trataremos de responder a la brevedad.
Dejaré el link de la imagen de las caídas de tension (señales de referencia) para este mismo modelo.
https://drive.google.com/file/d/1dyqY...
