Créer un Escalier par Esquisse REVIT | Formation | Tutoriel

Описание: 🔨 Ce tutoriel REVIT fait partie de notre formation REVIT complète ! Découvrez comment créer un escalier personnalisé en utilisant l'esquisse pour une modélisation précise et sur-mesure.

🎯 Objectifs de la vidéo :
✅ Comprendre la différence entre limites, contremarches et trajectoire
✅ Apprendre à dessiner manuellement un escalier avec précision
✅ Savoir modifier et ajuster son escalier en toute liberté
✅ Éviter les erreurs fréquentes liées aux lignes superposées
✅ Gérer les gardes-corps par défaut et les supprimer si nécessaire

👉 https://centre.fbim.fr/
💥 Code promo : YTFBIM2025 (-10%) – Offre limitée !

🎓 Les avantages de notre formation :
🚀 Apprenez à modéliser rapidement
💼 Préparez-vous à des projets BIM
🎓 Gagnez en autonomie

📩 Faites vos suggestions ici :
👉 https://bit.ly/3ykJMIB

📚 Documentation officielle Autodesk :
👉 https://help.autodesk.com/view/RVT/20...


TRANSCRIPTION AUDIO :
Nous allons maintenant voir comment créer un escalier par esquisse. Donc pour ça, nous allons prendre la fonction escalier qui est ici. Et nous allons prendre ici volet, créer un escalier.

Et là, vous voyez que nous avons trois types de limites. Les limites, les trajectoires, la contre-marche, pardon, et la trajectoire de l'escalier. Donc pour ça, ce qu'on va faire, c'est qu'il est important, par exemple, ici, que notre escalier, on va le faire comme ceci.

Voilà, par exemple, comme ceci. Donc les limites, c'est ce qui est autour de l'escalier. D'accord ?

Ensuite, ce qu'on va faire ici, ce sont des contre-marches. Donc on va faire ici des contre-marches. On va en faire une.

Et là, c'est parti, on va en faire une tous les 20 cm. Donc on va se mettre là, on va faire point de entrée. Point de entrée, point de entrée, point de entrée, point de entrée, point de entrée.

Donc là, on n'est pas trop mal, on en a combien ? Une, deux, trois, quatre, cinq, six, sept. Très bien.

Donc là, je vais déplacer ça ici. Voilà, je vais mettre aussi à 20 cm, ça va faire un grand escalier. Et là, je vais mettre à peu près un mètre d'écart, comme ceci.

Un mètre cinquante, c'est très bien. Ce que je vais faire, c'est que maintenant, toutes ces contre-marches, je vais les prendre et je vais les dupliquer ici. Et ce qu'on va faire, c'est qu'on va refermer ici.

Voilà. Là, maintenant, j'ai mon escalier. Ici, j'ai mon escalier qui monte et qui descend.

Ce qu'on va faire maintenant ici, c'est qu'on va faire des contre-marches. Les contre-marches sont toujours au centre. Donc moi, j'ai une petite astuce de dessin pour ça.

Je vous la montre ici. Ce qu'on fait, c'est qu'ici, on trace une ligne qui fait le long de mon volet de ma contre-marche ici. Et ce qu'on fait ici, c'est qu'on va dessiner le centre.

Et là, maintenant, on va faire Ajuster, Prolonger, comme ceci. Hop là. Et hop là.

Pardon. Hop là et hop là. Voilà.

Et donc là, on a notre escalier de dessiné. Et maintenant, maintenant qu'on a ça, notre escalier est terminé. Si je clique sur Valider, vous voyez que maintenant, ici, quand je fais Échap, échap, je vais pouvoir dire mon escalier de où à où il va.

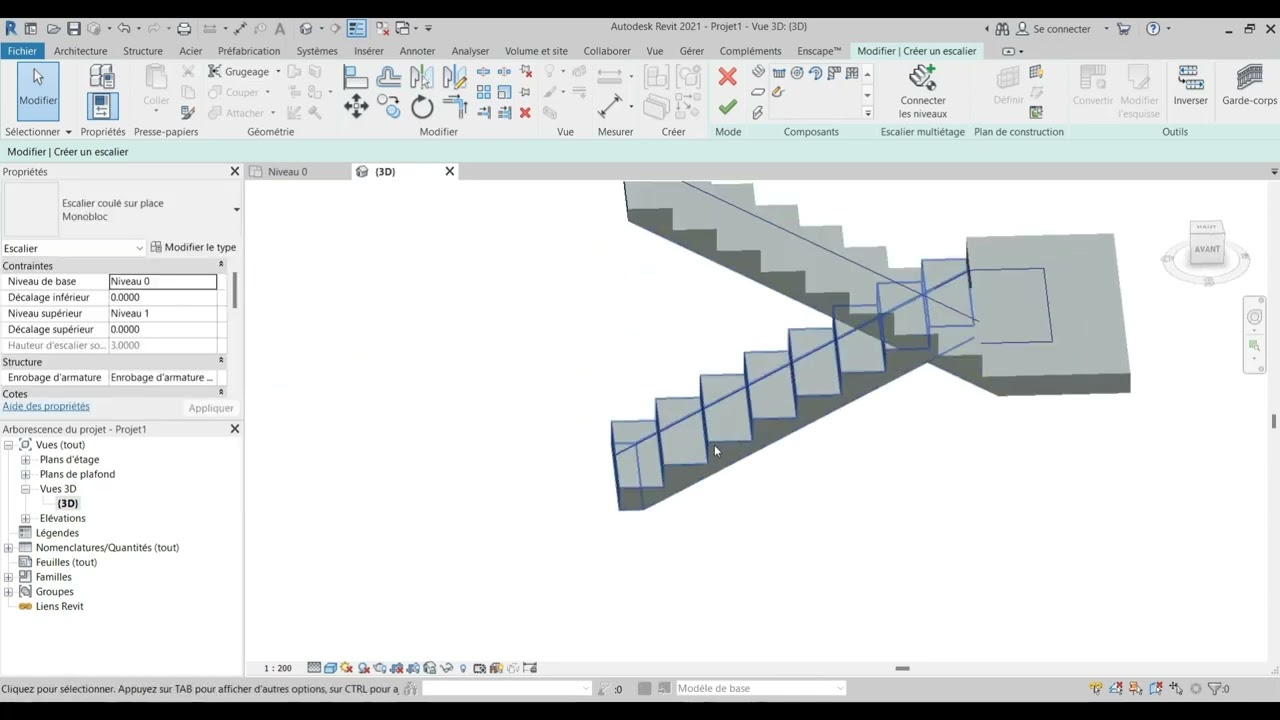

Donc il va du niveau 0 au niveau 1. Avec ma trajectoire qui est ici. Si je le regarde en 3D, mon escalier, comme vous pouvez le voir ici, j'ai bien mon escalier qui est ici et qui fonctionne correctement.

Si demain, je me suis trompé de côté sur l'escalier, je peux cliquer ici sur Inverser. J'ai un petit bouton ici qui inverse l'escalier. Et là, maintenant, vous avez votre escalier de dessiné.

Si vous cliquez sur Valider, par défaut, Revit va vous mettre des contremarches, comme ici. Donc il vous met des contremarches par défaut. Et là, maintenant, il va falloir régler...

Pardon, par défaut, il va vous mettre des gardes-corps, excusez-moi. Et ce sont les gardes-corps par défaut de Revit. Ce qu'il va falloir faire maintenant, c'est qu'il va falloir régler ces gardes-corps.

Si ces gardes-corps vous conviennent, vous pouvez les garder. Si vous ne les voulez pas, vous pouvez les sélectionner et les supprimer. Et là, vous avez bien votre escalier ici de dessiné.

Vous pouvez ensuite le modifier en cliquant dessus. Vous vous mettez toujours en plein détail pour modifier un escalier. Et vous faites Modifier l'escalier.

Et là, vous pourrez remodifier votre escalier en cliquant dessus. Et faire Modifier, modifier ici l'esquisse. Et là, vous pouvez à nouveau modifier votre esquisse.

Donc là, maintenant, vous êtes libre de faire ce que vous voulez comme escalier. Et avec cette technique-là, en faisant bien les limites, qui sont les contours de l'escalier. Les contremarches, c'est vraiment...

L'escalier commence par une contremarche et se termine par une contremarche et non une limite. Donc je répète. Je prends un escalier ici.

Un escalier commence et se termine toujours par une contremarche et non une limite. Ça, c'est très, très, très important. Et si vous respectez cette règle-là, vous pouvez dessiner n'importe quel type d'escalier.
