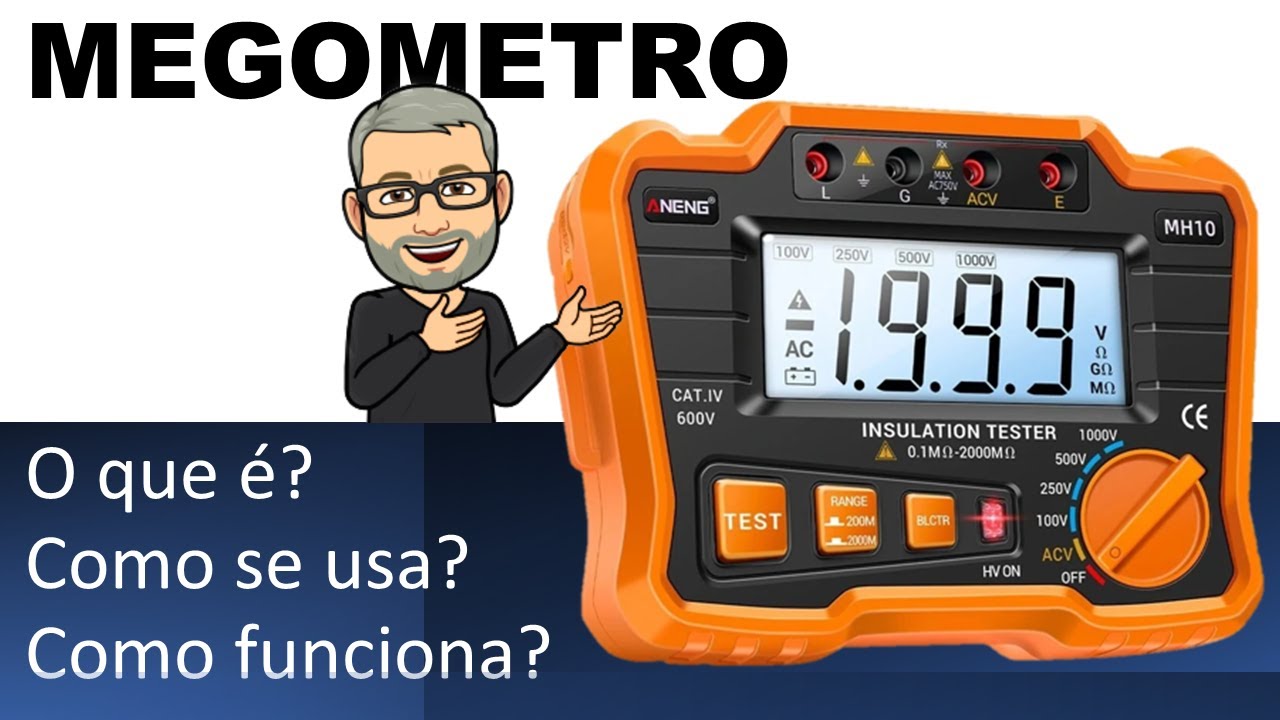

Megômetro - O que é, e como se utiliza. ANENG MH10

Описание: Neste vídeo apresentamos o MH10, o megômetro portátil da ANENG.
https://www.banggood.com/custlink/3GG...

O testador de resistência de isolamento MH10 está em conformidade com as especificações do novo padrão nacional da indústria de energia "Medidor de resistência de isolamento eletrônico JJG1005-2005". Tem uma variedade de saída de tensão, grande capacidade, forte anti-interferência, e o instrumento usa baterias de alta eficiência, o que é conveniente e seguro de operar.

Princípio de trabalho:

A parte geradora de alta tensão do instrumento adota a modulação de largura de pulso do interruptor de alta frequência (PWM), e adota a saída retificada da alta tensão polar negativa DC através da dupla tensão interna, com as características de economia de energia, boa linearidade de tensão , estabilidade e pequeno coeficiente de ondulação.
A alta tensão gerada pela extremidade da linha do instrumento (L) passa pela resistência de carga Rx, flui de volta para a extremidade do aterramento do instrumento (E) e é acionada pelo display digital pela conversão V/I.

Recursos:

O MH10 é um instrumento miniatura controlado eletronicamente, no qual o teste de resistência de isolamento de alta tensão possui 4 tensões de teste nominais para medir a resistência de isolamento.
Adequado para medir a resistência de isolamento de vários equipamentos elétricos e materiais isolantes, como transformadores, motores, cabos, interruptores, aparelhos elétricos, etc. É adequado para manutenção, reparo, teste e verificação de vários equipamentos elétricos.
A tensão de saída nominal pode usar o botão de função, MH10 está em 100V, 250V, 500V, 1000V.
Indicação de alta pressão
A lâmpada LED (HV ON) e o "HV" à esquerda do display indicam a saída de alta pressão no instrumento e o perigo de choque elétrico. O operador deve prestar atenção especial à segurança.
A faixa de medição é 0,1MΩ-1999MΩ, e a faixa é alterada manualmente.
----------------------------------------------------------------------------------------------------------------------------
