Bu videoda, temel bir diyot devresinin adım adım analizini yapıyoruz. Elektrik ve elektronik mühendisliği, teknikerlik veya ilgili alanlarda eğitim alanlar için ideal bir kaynak olan bu ders, diyotların çalışma prensiplerini ve devrelerde nasıl davrandıklarını anlamanıza yardımcı olacaktır.

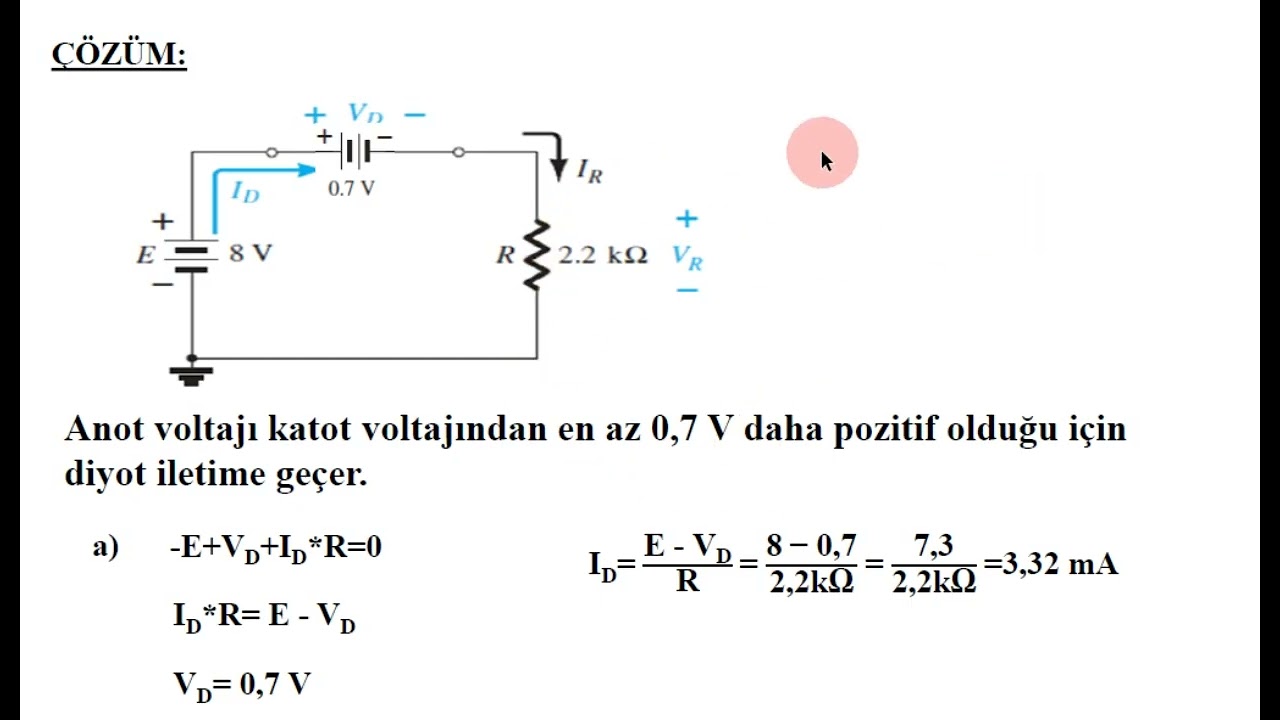

Videoda ele alınan devre, bir adet silisyum (Si) diyot, bir adet direnç (R) ve bir adet DC gerilim kaynağı (E) içeriyor. Devrenin genel yapısını inceledikten sonra, diyotun iletimde olup olmadığını belirlemek için gerekli adımları takip ediyoruz. Silisyum diyotlar için karakteristik olarak kabul edilen eşik gerilimini (yaklaşık 0.7V) göz önünde bulundurarak, diyotun ileri polarizasyonda olup olmadığını analiz ediyoruz.

Diyotun iletimde olduğunu varsaydığımızda, devre basit bir seri RL devresine dönüşür. Bu durumda, diyot üzerindeki gerilim düşümü (VD) sabittir ve Ohm Kanunu'nu kullanarak devreden geçen akım (ID ve IR, çünkü seri bağlılar) kolayca hesaplanabilir. Direnç üzerindeki gerilim düşümü (VR) de Ohm Kanunu ile bulunur.

Örnek 1'de, E=8V ve R=2.2 kΩ değerleri verilmiştir. Bu değerleri kullanarak, A şıkkında diyot gerilimi (VD) ve diyot akımı (ID) ile B şıkkında direnç üzerindeki gerilim (VR) değerlerini hesaplıyoruz.

Bu tür temel devre analizleri, daha karmaşık elektronik devreleri anlamak için sağlam bir temel oluşturur. Özellikle diyotların düz ve ters polarizasyondaki davranışlarını kavradıktan sonra, doğrultucular, regülatörler ve diğer diyot tabanlı devreleri daha kolay anlayabilirsiniz.
