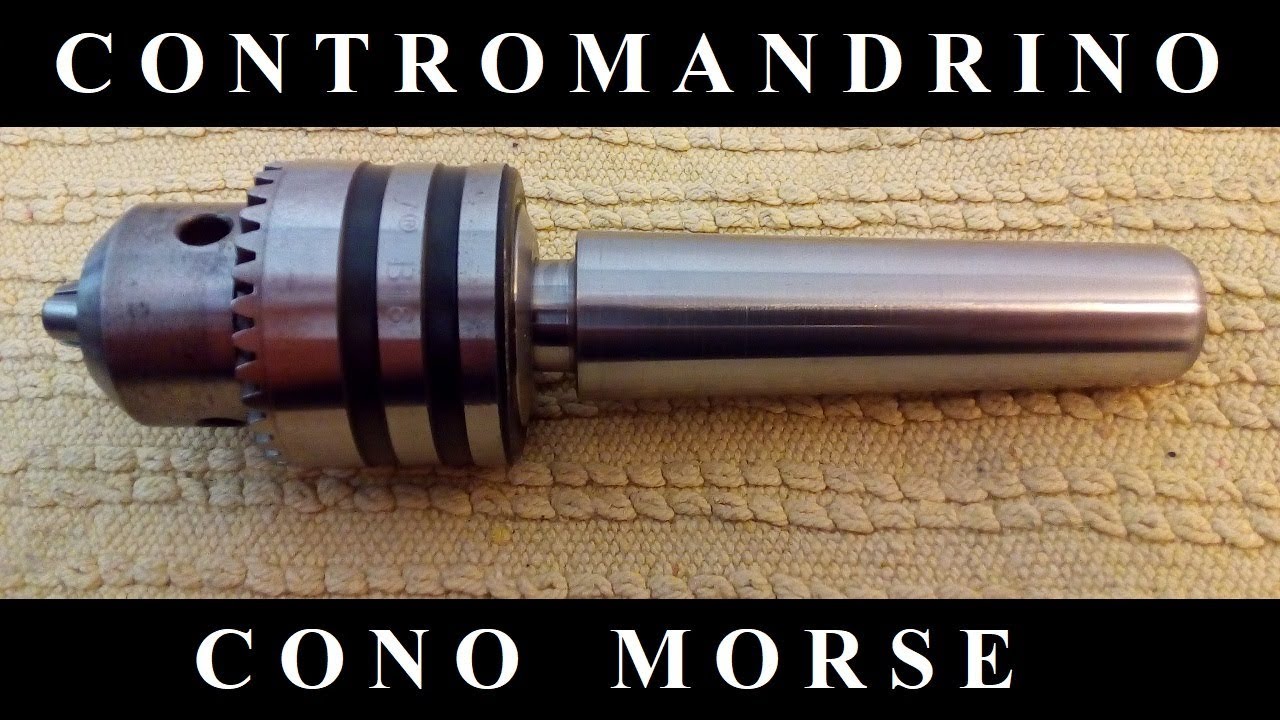

Come Costruire Contromandrino Per Tornio - Tornitura Cono Morse
Автор: Vilson Alba
Загружено: 2017-04-14
Просмотров: 121687
Описание:
Comparatore: https://goo.gl/SZmRbS
Base magnetica: http://bit.ly/2L0EoPP
Contropunta: https://goo.gl/6RCJi8
Utensili 16x16: https://goo.gl/9n7weA
Inserti uten. 16x16 materiali ferrosi: https://goo.gl/ASCKca
Set di punte HSS: https://goo.gl/zTdaqt
Music: • Видео
Cono grande, Diametro max = 24mm ; L = 85mm
CONO MORSE 3 - angolo = 1.437°
Cono piccolo, Diametro max = 16 mm (mandrino B16) : L = 25mm
ANGOLO CONO B16 = 1.479°
l'angolo l'ho ricavato avendo i seguenti dati di una
tabella: Dmax=15.733 ; dmin=14.5 ; L=24 mm
Attenzione: Tra i due angoli c'è una differenza di 0.042° che ho ritenuto trascurabile e quindi ho tenuto i gradi del morse 3 anche per fare il cono B16... Questo valore è trascurabile appunto perchè la superficie interna del mandrino B16 non è rettificata ma semplicemente tornita (non con una grande finitura) e quindi ci può essere un principio di adattamento tra le due superfici.
Materiale lavorato : Acciaio C40
Tipologia inserto: Seco - R0.8 (per acciaio)
Carta Vetrata : - pre lucidatura P 320
lucidatura finale P 1000
