Объяснение h-параметров (гибридных параметров) | Условие взаимности и симметрии

Описание: В этом видео объясняются h-параметры (гибридные параметры) четырёхполюсника и выводятся условия взаимности и симметрии для h-параметров.

Посмотрев это видео, вы изучите следующие темы:

0:00 Введение

0:21 h-параметры четырёхполюсника

5:56 Эквивалентная схема четырёхполюсника с учётом h-параметров

7:27 Условие взаимности для h-параметров

10:41 Условие симметрии для h-параметров

h-параметры (гибридные параметры):

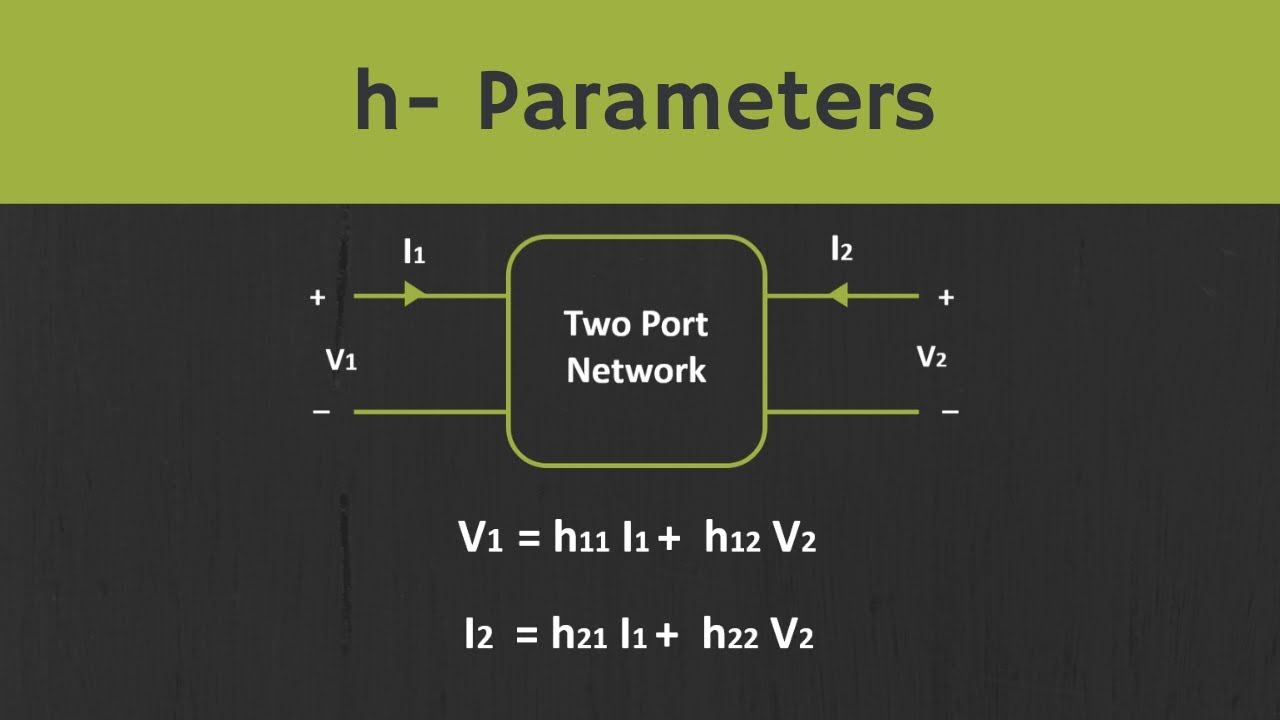

В четырёхполюснике четыре переменные: (V1, I1, V2 и I2).
Из четырёх переменных две являются независимыми, а две другие — зависимыми.
Для h-параметров V1 и I2 являются зависимыми, а I1 и V2 — независимыми.

V1 и I2 можно выразить как:
V1 = h11*I1 + h12*V2
I2 = h21*I1 + h22*V2

Где h11 = V1/I1, когда V2 = 0.

h11 называется входным импедансом короткого замыкания.

h21 = I2/I1, когда V2 = 0.
h21 называется коэффициентом усиления прямого тока короткого замыкания.

h12 = V1/V2, когда I1 = 0.
h12 называется коэффициентом усиления обратного напряжения холостого хода.

h22 = I2/V2, когда I1 = 0.
h22 называется выходной проводимостью холостого хода.

Параметры h очень полезны для определения некоторых характеристик усилителя.

(например, входного/выходного импеданса, а также коэффициента усиления по напряжению и току усилителя).

Параметры h также называются гибридными параметрами, поскольку каждый параметр имеет разные единицы измерения.

В видео, после обсуждения h-параметров, четырёхполюсник представлен эквивалентной схемой с точки зрения h-параметров.

Что такое обратная цепь? Условие взаимности

Четырёхполюсник называется обратным, если отношение возбуждения на одном порте к отклику на другом порте одинаково при замене возбуждения и отклика.

Условие взаимности: h12 = - h21

Что такое симметричная цепь? Условие симметрии
Четырёхполюсник называется симметричным, если отношение напряжения к току на одном порте равно отношению напряжения к току на другом порте, при этом один из портов разомкнут.

Условие симметрии: h11*h22- h12*h21=1

#Двухполюсник
#hпараметры

Это видео будет полезно всем, кто хочет разобраться в h-параметрах двухполюсника.
