Vistas de una pieza en isométrico

Описание: Dibujo de planta, alzado y perfil de una pieza dada su perspectiva isométrica.
EvAU 19 - Vistas de 1 pieza a partir de perspectiva isométrica (Madrid 2018 Julio) Dibujo Técnico
Ejercicio de croquización de 1 pieza, a partir de su perspectiva isométrica dibujamos sus vistas en planta, alzado y perfil.

Ejercicio perteneciente al examen Evau (Selectividad) de la convocatoria de Julio 2018 en Madrid.

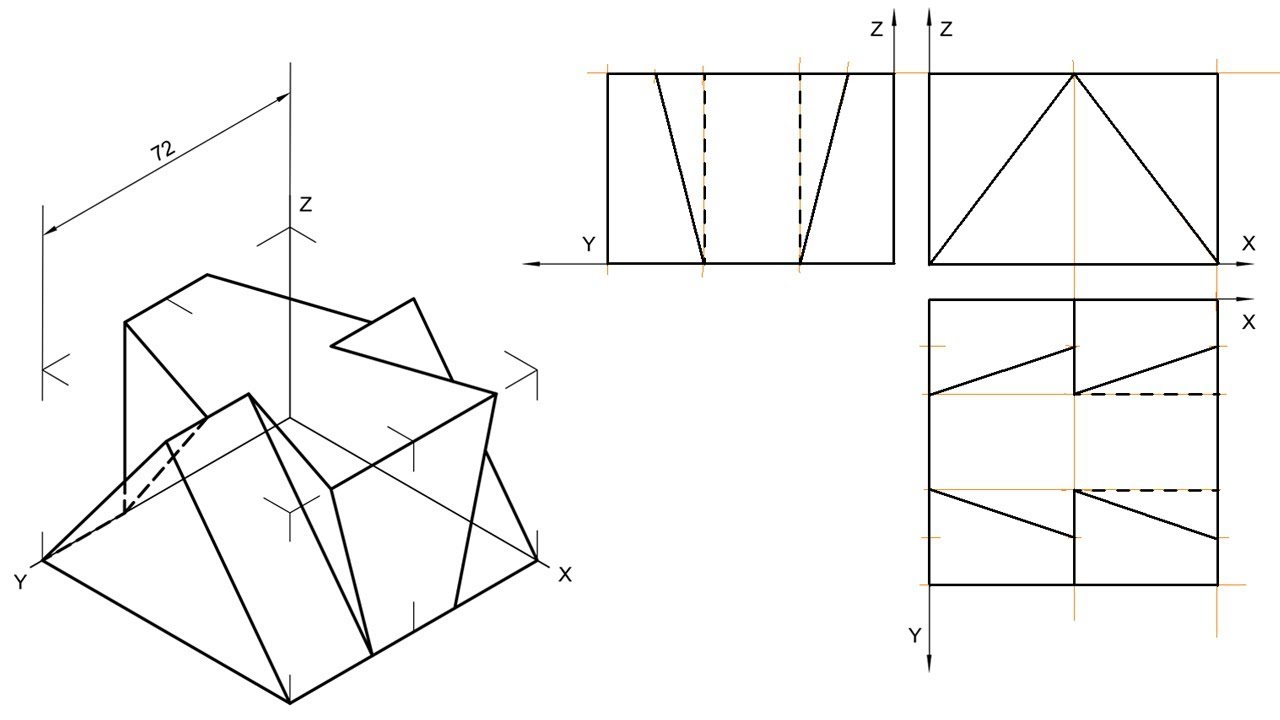

El enunciado dice así: Dibujar, incluyendo aristas ocultas, las vistas de la pieza representada como dibujo isométrico (sin coeficiente de reducción)- La figura presenta un plano de simetría. Puntuación: 3 puntos.
