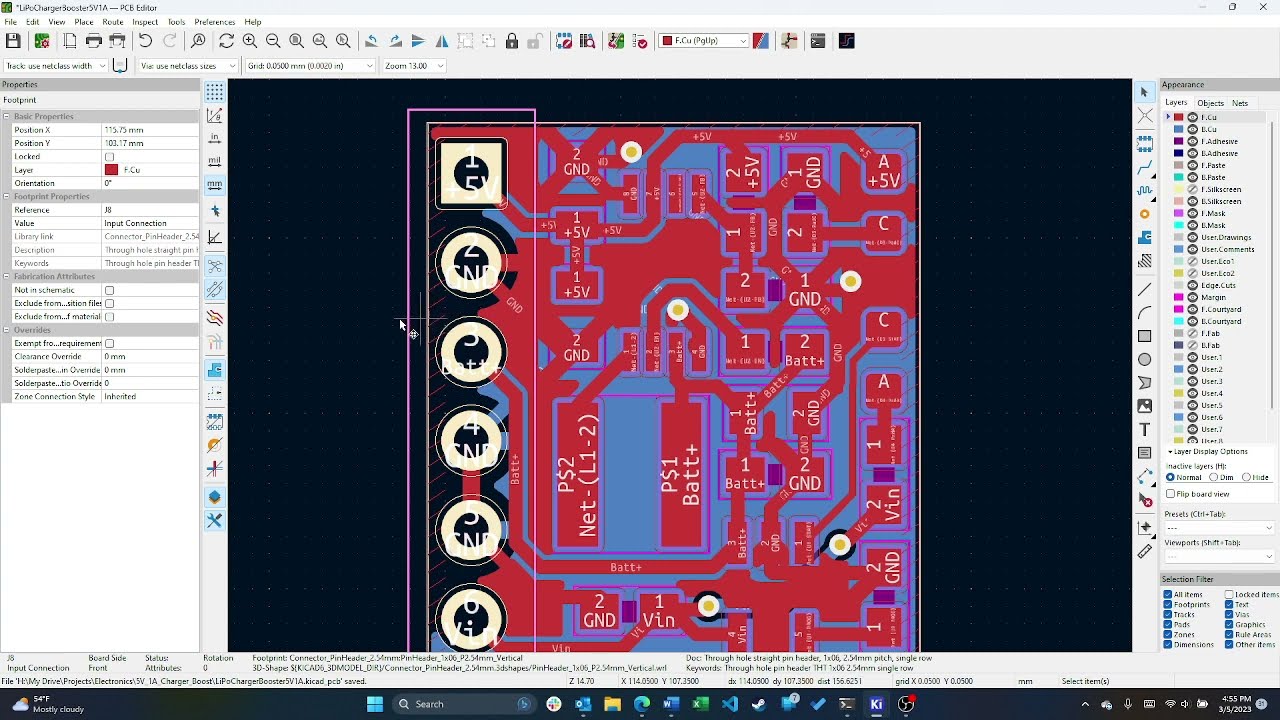

Учебное пособие по созданию плоскостей заземления в KiCad (1 мин)

Описание: ПРИМЕЧАНИЕ 1: В видео следовало упомянуть, что вы можете принудительно пересчитать эти многоугольники, используя клавишу «B» (или любую другую настроенную вами комбинацию клавиш).

ПРИМЕЧАНИЕ 2: В видео я очень тщательно следил за соответствием контуру платы. Это не обязательно. KCcad достаточно умён, чтобы вы могли просто покрыть всю область многоугольником, и он заполнит только те области, которые фактически находятся внутри платы! Это особенно полезно, если вы изготавливаете платы необычной формы.

Заземляющая плоскость — это большая медная область на печатной плате, которая соединена с сигналом заземления. Цель заземляющей плоскости — обеспечить путь с низким импедансом для сигналов заземления и экранировать сигнальные дорожки от помех. Заземляющие плоскости также могут помочь улучшить целостность сигнала, уменьшить электромагнитные/радиочастотные помехи и повысить общую производительность схемы. Заземляющие плоскости особенно полезны в высокоскоростных и высокочастотных приложениях, где целостность сигнала имеет решающее значение, поскольку они могут помочь уменьшить отражение сигнала и перекрестные помехи. Также часто на внутренних слоях платы располагаются плоскости для других сигналов питания (например, 3,3 В) по аналогичным причинам, а также для упрощения общей трассировки проводов.
