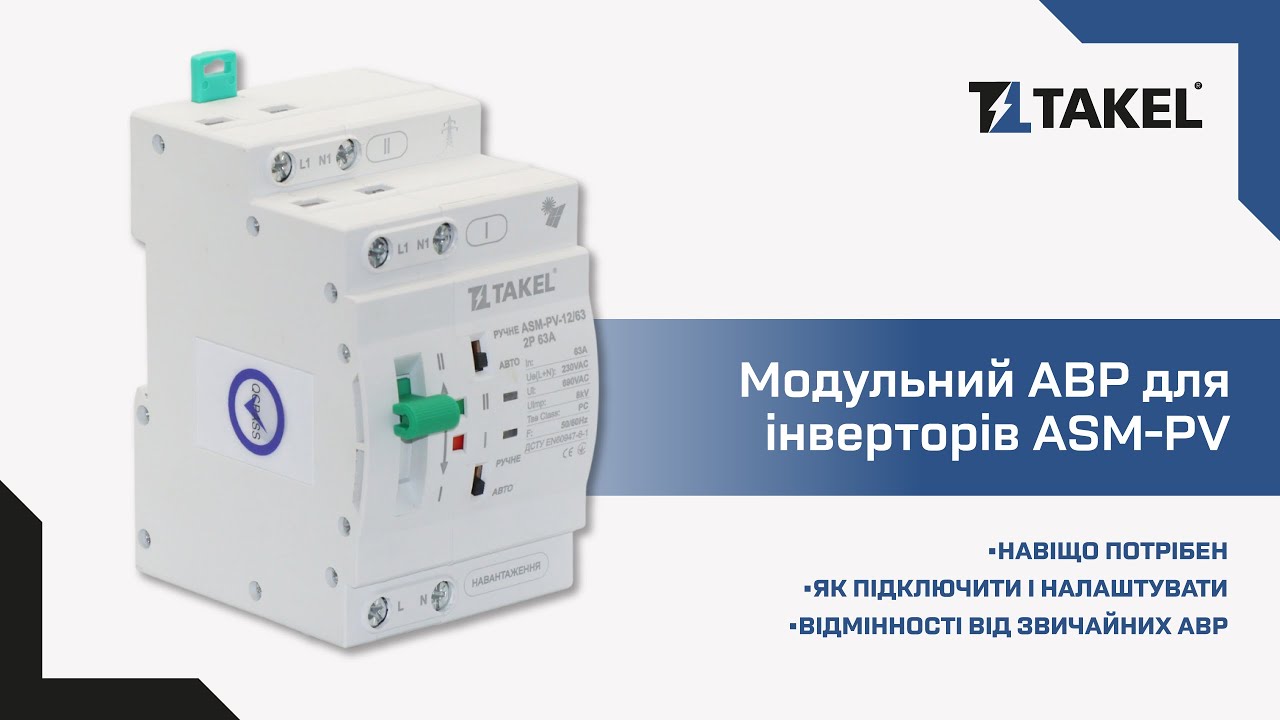

Модульний АВР для інверторів ASM-PV Takel

Описание: Модульні пристрої АВР takel серії asp-pv призначені для забезпечення безперебійного живлення в електричних мережах, де основним джерелом живлення є фотоелектричні системи або інші альтернативні джерела живлення.
https://takel.ua/ustroystva-kontrolya...
Саме альтернативне джерело живлення тут розглядається як пріоритетне, і підключається до групи клем з номером 1.
А громадська електромережа розглядається як резервне джерело живлення, але відіграє дуже важливу роль.
Такий АВР спроектований не для аварійних ситуацій, коли у громадській мережі зникає напруга чи стає неприйнятною.
Він спроектований для щоденного використання там, де від основного джерела (інвертора або акумулятора) може прийти неправильна напруга, або зникнути зовсім.
У такому разі він перемикає на резервне джерело живлення, де має бути підключена міська мережа, яка повинна мати напругу постійно.
Також для основного джерела живлення пристрій має вбудоване реле напруги, яке має безпечний діапазон від 180 до 280 Вольт.
Все що нижче і вище реле розцінює як небезпечну напругу, і робить перемикання. Це необхідно саме для того, щоб переключитися на резервне живлення коли інвертор або акумулятор дає погану напругу.
Але наявність нормальної напруги в резервному джерелі живлення тут просто необхідна. Без неї не відбудеться зворотне автоматичне перемикання на основне джерело живлення.
Саме цей алгоритм не дозволяє використовувати повноцінно цей пристрій як звичайний АВР для аварійних відключень електроенергії.
Вірніше Ви можете використовувати його, але повинні розуміти, що пристрій автоматично переключить на аварійне живлення, якщо пропаде основне.
Але коли буде відновлена напруга на основному джерелі живлення
для зворотнього автоматичного перемикання необхідна щоб у резервному джерелі також була напруга
Якщо з якихось причин напруга на резервному джерелі відсутня, то пристрій не перейде в автоматичному режимі на основне джерело.
Така ситуація може виникнути якщо ви підключили до першої групи міську мережу а до другої групи акумулятор, який розрядився до того як відновилась напруга на основному джерелі.
На прикінці відео ми показуємо як можно налаштувати даний пристрій за допомогою двох важелів "ручне/авто"
