Bague de guidage de crémaillère pour Clio 3

Описание: Bague de guidage de crémaillère de direction de Renault Clio 3.
Bague en matière plastique de couleur noire.

Bague de réparation pour étanchéité de Crémaillère. Cette bague plastique guide l'axe de la crémaillère.(supprime le jeu radial en bout de crémaillère côté droit).

Bague achetée sur internet.

Diamètre de l'axe de crémaillère = 24 mm

Joins toriques utilisés uniquement pour retenir la graisse dans la crémaillère (le soufflet assure l'étanchéité).
Mesures approximatives :
de la bague :
Diamètre intérieur de la gorge = 26,50 mm
Diamètre extérieur = 31,7 mm
épaisseur des gorges = 3,50 mm
de la crémaillère :
Diamètre de l'alésage = 32,7 mm (sensiblement égal à 33 mm)

Dimensions possibles des 2 joints toriques d'étanchéité (choisir la moins dure pour faciliter le montage) :
OR-27x3,50-NBR70
OR = ORing
NBR = température maximale d'utilisation à 120°C
70 ou 90 = dureté de la matière
Diamètre intérieur = 27 mm
Diamètre extérieur = 34 mm
Epaisseur = 3,5 mm

OR-26.20x3,60-EPDM70
EPDM = 150°C

OR-27x3,50-FPM80
FPM = 200 °C

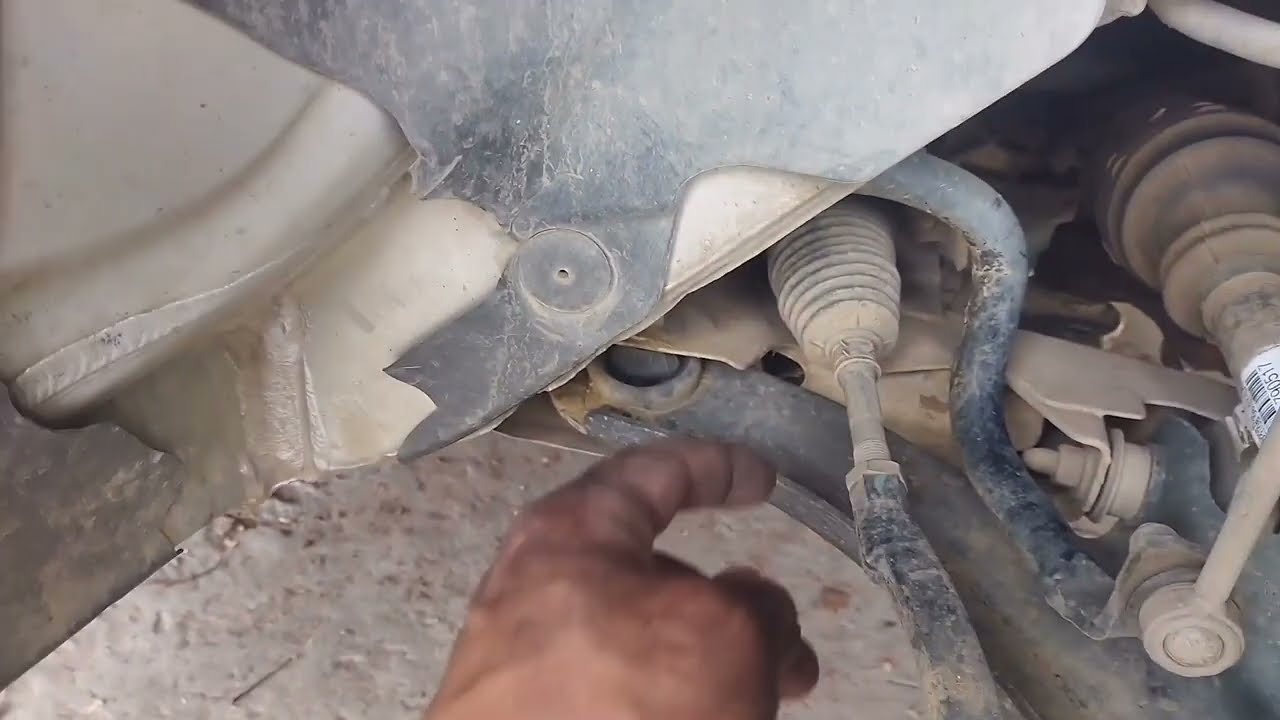

Changement de la bague possible sans démonter le berceau (manoeuvre d'accès limitée ce qui rend l'opération délicate).

Procédure :
1) Déposer les 2 biellettes de direction (il est important de tomber la biellette de direction gauche pour pouvoir braquer davantage).
2) Déposer la biellette axiale droite.
3) Tourner le volant à fond vers la gauche.
4) Déposer la bague à l'aide d'un crochet ou d'un tournevis ou de pinces fines...(voir vidéo)
5) Placer la nouvelle bague.
6) Remonter l'ensemble.

La bague que j'ai acheté est adaptable pour véhicules suivants :
Clio III
Clio III Camionnette - 3/5 Portes
Clio III Grandtour
Fluence
Grand Scénic II
Kangoo BE BOP
Kangoo Express
Kangoo/Grand Kangoo
Megane II
Megane II A Trois Volumes
Megane II Break
Megane II Camionnette/Break
Megane II Coupé-Cabriolet
Megane II Hatchback Van
Scénic II

Motorisations :
1,6
1.2
1.2 16V
1.2 16V Hi-Flex
1.2 Ethanol
1.2 Hi-Flex
1.2 TCe 115
1.4
1.4 16V
1.5 dCi
1.5 dCi 105
1.5 dCi 110
1.5 dCi 70
1.5 dCi 75
1.5 dCi 85
1.5 dCi 90
1.6
1.6 16V
1.6 16V Flex
1.6 16V GT
1.6 16V Hi-Flex
1.6 16V LPG
1.6 Bi-Fuel
1.6 dCi
1.6 Flex
1.6 FlexFuel
1.6 Hi-Flex
1.6 LPG 16V
1.9 D
1.9 dCi
1.9 dCi 130
2.0
2.0 16V
2.0 16V Sport
2.0 16V Turbo
2.0 dCi
2.0 Flex
2.0 Renault Sport
Z.E
1.2
1.2 16V
1.2 16V Hi-Flex
1.2 Ethanol
1.2 Hi-Flex
1.2 TCe 115
1.4
1.4 16V
1.5 dCi
1.5 dCi 105
1.5 dCi 110
1.5 dCi 70
1.5 dCi 75
1.5 dCi 85
1.5 dCi 90
1.6
1.6 16V
1.6 16V Flex
1.6 16V GT
1.6 16V Hi-Flex
1.6 16V LPG
1.6 Bi-Fuel
1.6 dCi
1.6 Flex
1.6 FlexFuel
1.6 Hi-Flex
1.6 LPG 16V
1.9 D
1.9 dCi
1.9 dCi 130
2.0
2.0 16V
2.0 16V Sport
2.0 16V Turbo
2.0 dCi
2.0 Flex
2.0 Renault Sport
Z.E

Références constructeurs équivalentes (OEM) :
MERCEDES-BENZ : 415 460 00 00, A 415 460 00 00
RENAULT : 49 00 165 14R, 4900 165 14R, 4900 174 19R, 490016514R, 490017419R, 490019110R, 77 11 368 394, 7700 437 092, 7700437092, 7711 368 394, 7711368394, 7711497389, 7945501009, 7955300007, 7955300007LH, 7955501009, 7955501009LH, 82 00 088 495, 82 00 324 632, 82 00 463 517, 82 00 666 756, 8200 088 495, 8200 324 632, 8200 463 517, 8200 558 045, 8200 666 756, 8200088495, 8200324632, 8200409281, 8200463517, 8200558045, 8200666756, 8200856495.

Le kit FEBEST - SET 006 n'est pas adapté à la Clio 3.

La référence de la copie de ma bague en Europe de l'Est est : LM6039
Site en Ukraine :
https://avto.pro/part-LM6039-EMMETEC-...

Site en Russie :
https://power-steerings-seals.com/fr/...
https://power-steerings-seals.com/fr/...
Non actif sur Ebay (sans doute à cause de la guerre actuelle) : https://www.ebay.com/sch/i.html? item=163368261446&hash=item260981d746%3Ag%3Ax8cAAOSwCXFb6IoZ&rt=nc&_trksid=p2047675.l2562&_ssn=leojak88
