TAPÓN TERMINADOR DMX de 120 Ω y 1/4 W - LAS CONEXIONES DE ILUMINACIÓN VAN AL REVÉS QUE LAS DE AUDIO
Автор: José Martí Faus - El LINE ARRAY
Загружено: 2017-12-10
Просмотров: 24509
Описание:
Para encadenar diferentes equipos de iluminación digitales, se utiliza el protocolo DMX (Digital MultipleX). El encadenamiento o link es similar al de las cajas de sonido autoamplificadas: basta con sacar la señal desde el conector de salida de un foco y llevarlo a la entrada del siguiente, y así sucesivamente. La única diferencia es que LAS SALIDAS DE LOS EQUIPOS DE ILUMINACIÓN SON CONECTORES HEMBRA, MIENTRAS QUE EN LAS CAJAS Y OTROS EQUIPOS DE SONIDO, LAS SALIDAS SON MACHO. De hecho, los conectores van al revés para evitar confusiones entre las conexiones de iluminación y de sonido.
Al conectar el último foco, su salida XLR-3 hembra queda libre, por lo que debemos cerrar el circuito con un tapón terminador DMX XLR-3 macho. Este terminador evita reflejos en las órdenes DMX y que los focos realicen acciones indeseadas.

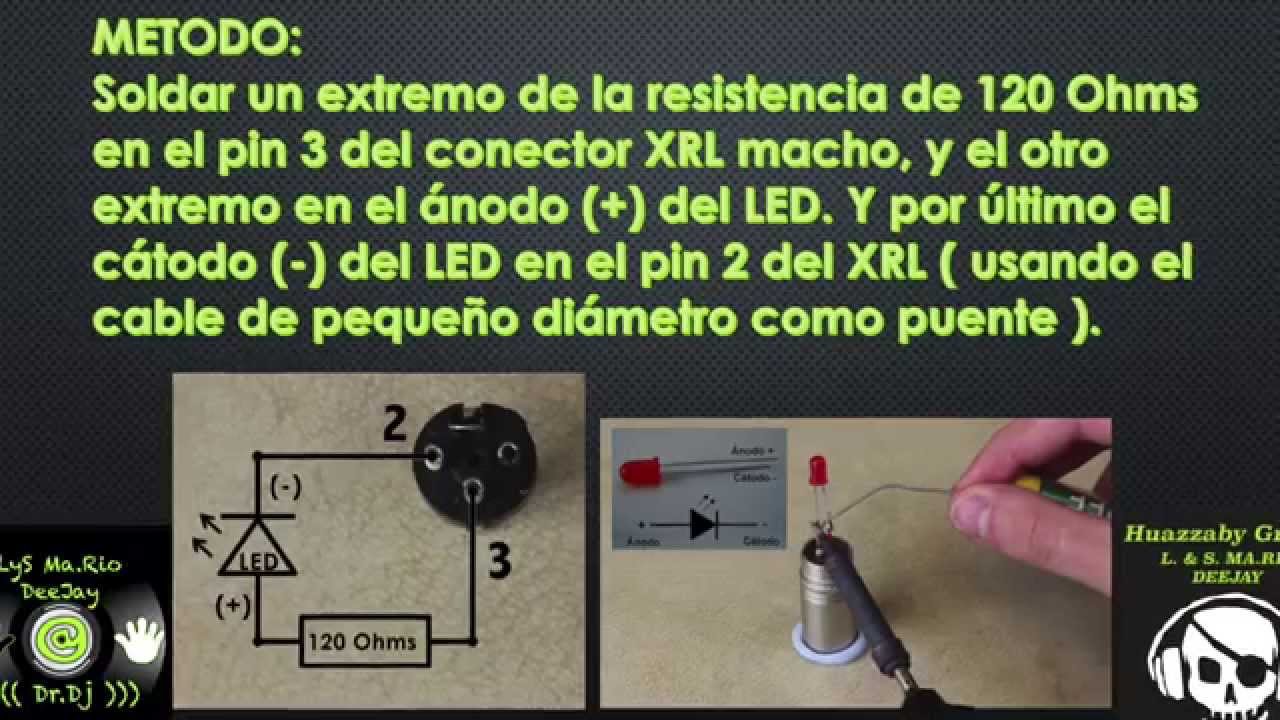

Para hacer un terminador DMX, basta con soldar una resistencia de 120 Ω entre los pines 2 y 3 de un conector XLR-3.
