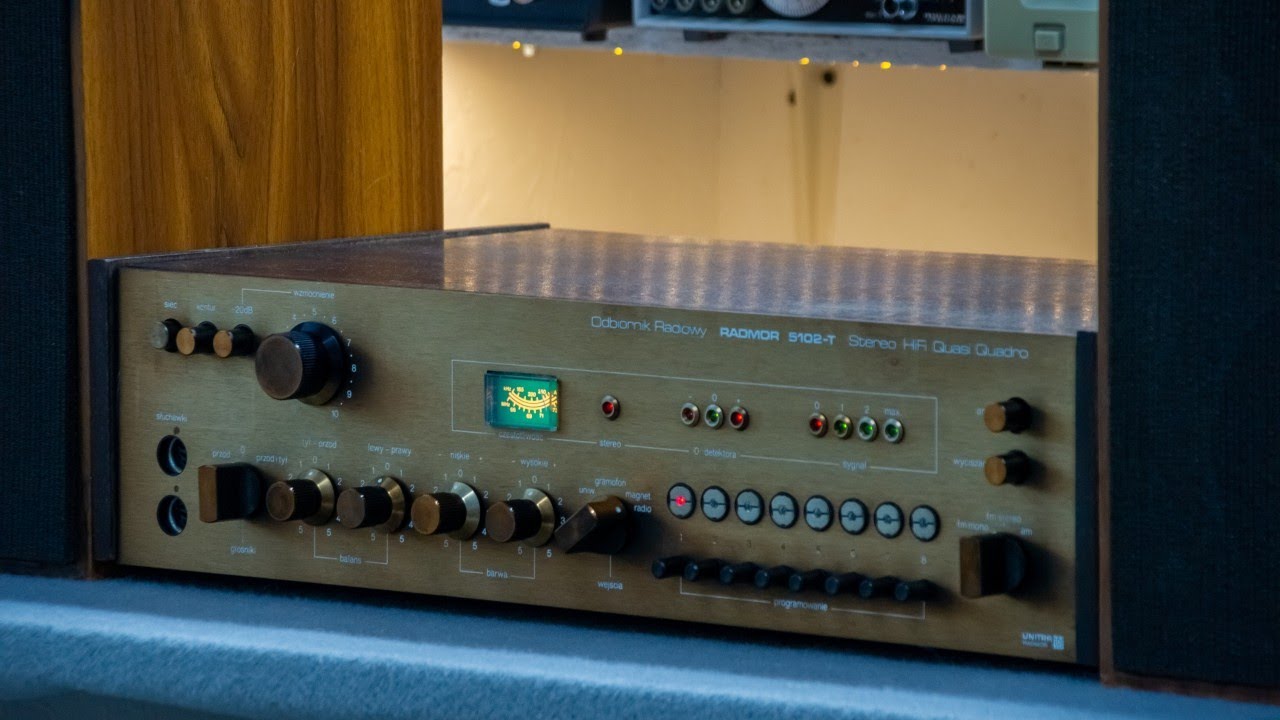

Unitra Radmor 5102-T z Bluetooth - prezentacja amplitunera po renowacji
Автор: Maciej Sierżęga
Загружено: 2024-12-21
Просмотров: 2265
Описание:
Radmor wyprodukowany 1982 roku, trafił do mnie po długim przestoju (podobno stał w pawlaczu nieużywany od kilkunastu lat). Jego stan ogólny był dosyć dobry. Doskonale było widać ślady jakie zostawił czas na jego panelu przednim. O dziwo amplituner miał kompletne wszystkie stroiki co jest rzadkością. Również model z samym "T" dosyć rzadko spotyka się na aukcjach.
Klient chciał zrobić coś, aby było dla urządzenia jak najlepiej.
Przewód zasilający miał wtyczkę z cienkimi bolcami, w środku poskręcany skrętką do Internetu, wisiał w powietrzu na plastikowych kostkach śrubowych.
Wyrywkowo sprawdziłem kilkanaście kondensatorów elektrolitycznych - parametr ESR średnio przekraczał normę 3 razy, a pojemność była 2 razy taka jak nominalna. Wszystkie kondensatory zostały wymienione na lepszej jakości - zasilanie Jamicon a tor audio Nichicon Gold.
Postanowiłem rozebrać amplituner do ostatniej płytki i wymyć moduły w wodzie z dodatkiem odtłuszczacza i IPA, oraz płucząc w wodzie destylowanej następnie susząc kilka dni.
Ponadto na prośbę właściciela zamontowałem moduł Bluetooth wykorzystując ISOSTATy o większej ilości pinów, przełącznik wyciszania i AM, montując go tak aby nie ująć radiu żadnej funkcjonalności i nie niszczyć obudowy pod ewentualne dodatkowe przełączniki.
Głowica przestrajała się ładnie, udało się pokryć pełne pasmo UKF CCIR 87,5-108MHz oraz uzyskać czułość najlepszą jaką się dało.
Zakres prac:
całkowite rozebranie amplitunera
mycie płytek
czyszczenie sensorów
czyszczenie i konserwacja potencjometrów i przełączników
przestrojenie UKF
wymiana podkładek i pasty termoprzewodzącej pod tranzystorami
ustawienie napięć zasilających i prądów spoczynkowych tranzystorów
wymiana wszystkich kondensatorów elektrolitycznych (Nichicon Gold + Jamicon)
montaż modułu Bluetooth
wymiana wtyczki sieciowej
wymiana włącznika sieciowego
czyszczenie nakładek potencjometrów, przełączników i przycisków
mycie panelu przedniego
czyszczenie i konserwacja drewnianej obudowy
polerowanie szybki wskaźnika częstotliwości
Po więcej zdjęć zapraszam na moją stronę - maciej.elektroo.info , które można znaleźć w zakładce "naprawy".
0:00 - uruchomienie amplitunera
0:21 - radio FM
1:46 - radio AM
2:00 - Bluetooth
4:31 - zakończenie
