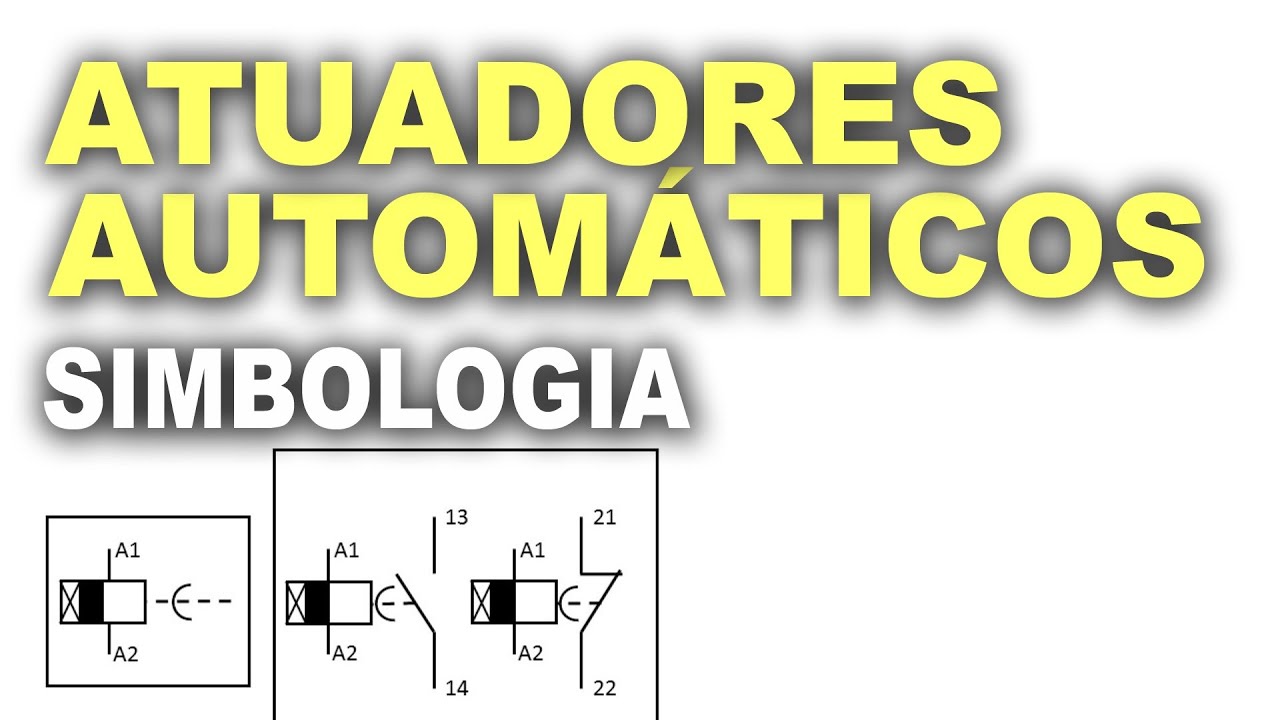

Atuadores automáticos! Simbologia de comandos elétricos.

Описание: O que são atuadores elétricos? E os automáticos como pressostato e sensores de nível? O que são atuadores de contato, analógicos, lineares, mecânicos, eletromecânicos?

Neste vídeo falamos sobre a simbologia dos atualdores automáticos e como eles são utilizados nos projetos elétricos de máquinas e equipamentos.

Dentre os objetivos deste vídeo, destacamos:
Apresentar a simbologia utilizada em atuadores automáticos para comandos elétricos.

Abordamos os seguintes itens no decorrer deste vídeo:
Quando é necessário automatizar alguma parte do comando elétrico ou mesmo monitorar alguma grandeza elétrica são utilizados atuadores automáticos.
Eles fazer a atuação sem a necessidade de intervenção humana.
São muito utilizados em elementos de segurança, desligando máquinas e circuitos quando ocorre alguma coisa inesperada.
Os atuadores automáticos são:
Atuação automática por processo, atuação por rotação
Atuação automática por processo, atuação por pressão
Atuação automática por processo, atuação por nível
Atuação automática por processo, atuação por temperatura
Atuação por roldana (fim de curso)
Atuação eletromecânica
Atuação eletromecânica com retardo
Atuação por sobrecarga (eletrotérmico)
Atuação por sobre tensão
Atuação por sobre corrente.

Apresentar a simbologia de cada atuação.

Partes em destaque neste vídeo (editar anotações):
00:27 - Além dos atuadores automáticos existem vários atuadores manuais e estes tem uma simbologia diversa que é importante para os leitores de diagrama elétrico de máquinas e comandos elétricos.
01:06 - A automação está presente no cotidiano e não somente nas maquinas elétricas até mesmo lâmpadas podem ser acesas automaticamente e com ajuda de aparelhos celulares.
01:30 - O equipamento que mede a velocidade de motores é o tacômetro, alguns atuadores automáticos usam-se da velocidade de giro de um motor para acionar ou desacionar circuitos.
02:02 - O pressostato, atuador por pressão é muito utilizado para partidas ou desligamento de compressores.
02:17 - A utilização de sensores de nível para captação de água de chuva é cada dia mais comum e saber qual o símbolo adequado para estes sensores é muito bom na hora de desenhar um diagrama.
02:48 - A chave fim de curso tem atuação automática por contato mecânico é bastante usada em portões elétricos ou elevadores.
03:14 - Talvez o componente mais usado em comandos elétricos e seu símbolo é bem conhecido pelo eletricistas.
03:54 - Existe uma infinidade de relés temporizados, seja com retardo na energização ou desenergização e podem ser usados por exemplo em uma partida estrela triangulo para motores elétricos.
04:33 - Em alguns casos um mesmo componente pode apresentar várias configurações como um temporizador multi uso.
05:03 - A atuação por sobre carga é presente em componentes como o relé de sobre carga usado na partida de motores elétricos.

Dentre outras, as seguintes marcas ou fabricantes se relacionam de alguma forma aos produtos utilizados ou citados neste vídeo: - Smc, Wika, Elbi, Festo, Lavastoviglie, Lavatrice, Ifm, Siemens, Abb, Kuttner, Bernard, Vulkan, Auma, Retardo,
