Obliczenia układu z tarciem – pręt oparty o ścianę (zadanie z egzaminu)

Описание: W tym filmie przedstawiam rozwiązanie jednego z trudniejszych zadań związanych z analizą układu, w którym występuje tarcie ślizgowe. Ten typ zadania z zakresu Statyki często jest nazywany "drabiną". Podobne zadania często pojawiają się na egzaminach/zaliczeniach z mechaniki czy wytrzymałości materiałów.
🤑Z kodem: YTR30 30% taniej!🤑
👉 W tym filmie pokaże Wam:
0:40​​​ Przykład z życia tego typu zadania z zakresu Statyki i tarcia ślizgowego
1:13 Jak zastąpić mocowania pręta (podpory) odpowiednimi siłami oddziaływania (reakcjami), czyli jak oswobodzić układ z więzów
2:27 Jak prawidłowo zaznaczyć na rysunku wektory sił tarcia działające na pręt oparty o ścianę lub na drabinę
4:22​​ Jak zapisać równania równowagi dla przedstawionego w zadaniu układu statycznego z tarciem
6:55​​ Jak wyznaczyć wartości siły nacisku pręta na ścianę i na podłożę oraz wartości sił tarcia
9:40 Jak ustalić wpływ sił tarcia i nacisku na krytyczną wartość kąta nachylenia pręta względem podłoża
10:29 Jak zapisać równanie momentów względem punktu podparcia pręta (drabiny).
18:46 Jak z zapisanych równań równowagi wyznaczyć wartość krytyczną kąta nachylenia pręta (drabiny) względem podłoża, aby cały układ pozostawał w równowadze statycznej (nie poruszał się)

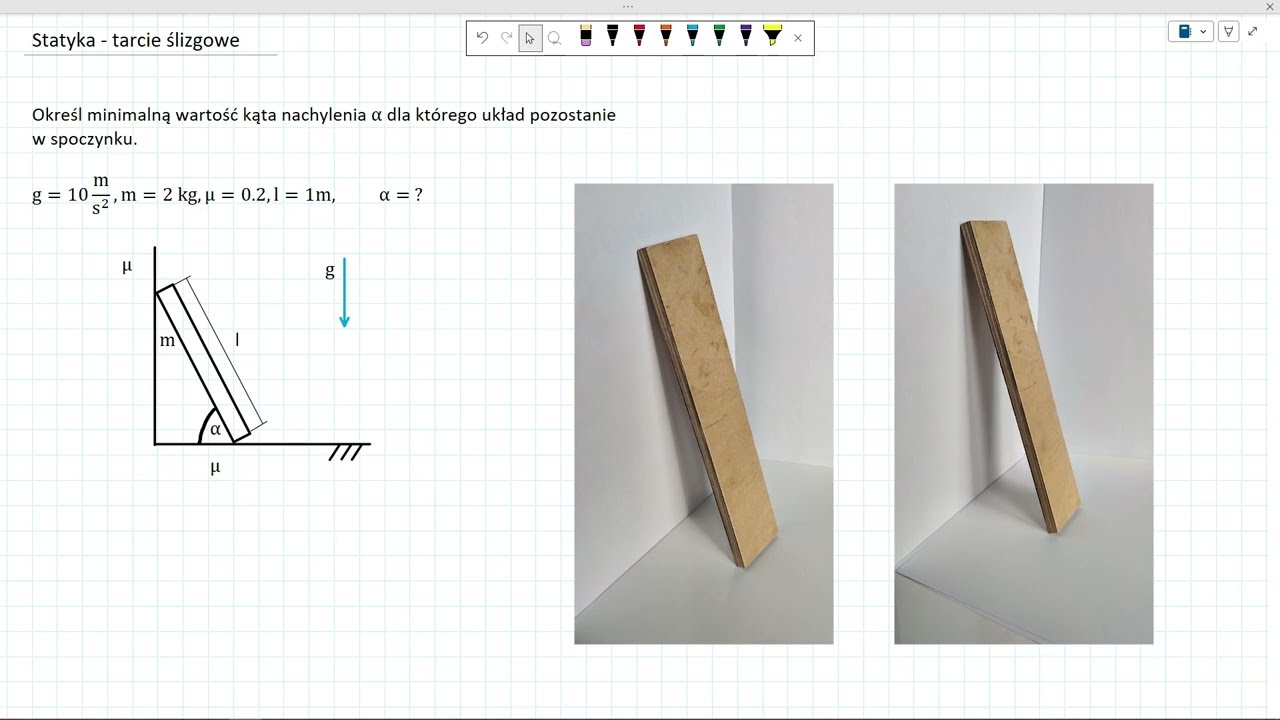

Tematem zadania jest określenie minimalnego kąta nachylenia pręta względem podłoża, dla którego pręt nie zsuwa się ze ściany pod swoim ciężarem (pozostaje w spoczynku dzięki zjawisku tarcia).

Głównym problemem jest określenie kierunków i zwrotów sił działających w układzie oraz zapisanie równań równowagi z uwzględnieniem nachylenia pręta.
