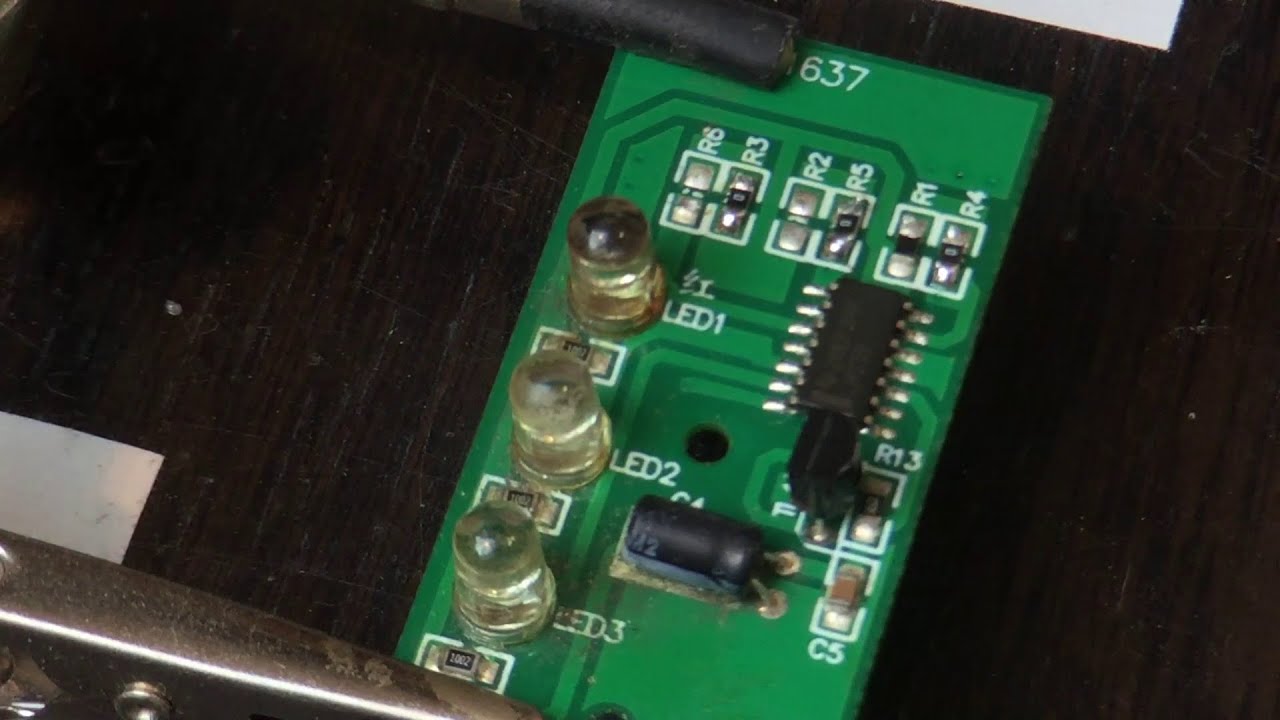

Троллинговый мотор Haswing Protruar 2.0 24V – Улучшение индикатора заряда батареи

Описание: Усовершенствуем устройство, заменив несколько резисторов (и удалив диод)…
↓↓↓ Полное описание, временной индекс и ссылки ниже ↓↓↓

Несколько недель назад мы провели обратную разработку практически бесполезного индикатора батареи Haswing Protruar 2.0 24V и внесли некоторые изменения для его улучшения (ссылка ниже). Теперь у меня есть необходимые детали, и мы можем приступить к работе.

Сначала мы вернёмся к запланированному улучшению. После этого мы заменим девять SMD-резисторов и проведём тест, который с треском провалился. В ходе дальнейшей диагностики мы обнаружили «сюрприз» — диод, и после его удаления всё заработало как надо.

00:00 Вступление – после реверс-инжиниринга улучшим
00:54 Обзор – текущая схема и как её улучшить
02:57 SMD-пайка – девять резисторов 0805 (метрика 2012 года)
09:15 Разочарование – все напряжения на 0,7 В выше нормы
11:51 Устранение неполадок – предохранитель M1 – это диод!
16:54 Решение — убрать диод, он всё равно бесполезен.
19:08 Успех — светодиоды загораются при точных напряжениях.
20:43 Итоги — теперь мы вернёмся к управлению по проводам, пока.
