Reparaturanleitung: ASUS UX303L Displaydeckel und Scharnier austauschen

Описание: Link zum Displaydeckel: https://www.ipc-computer.de/asus/note...

Link zu den Gummifüßen für das ASUS UX303L: https://www.ipc-computer.de/asus/note...

Link zum Blogbeitrag: http://www.notebook-doktor.de/2018/03...

Facebook:   / notebook.doktor

Weitere Ersatzteile für das ASUS UX303LA: https://www.ipc-computer.de/asus/note...

Reparatur an einem UX303LA, Tausch des Displaydeckels.

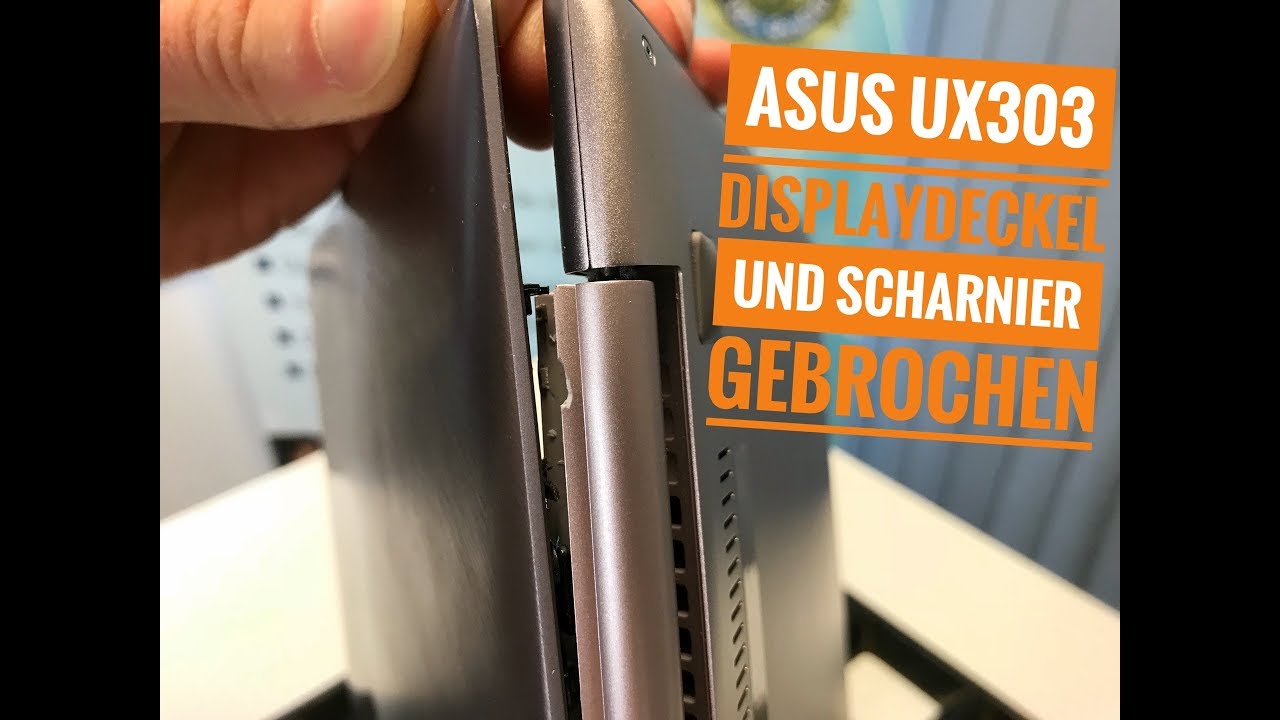

An diesem Gerät ist das Scharnier aus den Befestigungsmuttern des Displaydeckels rausgebrochen.
In den meisten Fällen dieser Serie bricht es rechts aus, bei diesem ist es links.
Dies macht aber kein Unterschied, da muss der Displaydeckel ausgetauscht werden.
Diesen haben wir auf Lager, wie fast jedes Ersatzteil für dieses Gerät.
Das Gerät muss beinahe vollständig zerlegt werden, weil die Leiste, welche verschoben werden muss, bekommt man sonst nicht weg.
Zuerst müssen hier unten alle Schrauben raus.
Die Schraube hier in der Mitte ist länger.
Und dann sind hier noch 2 Schrauben unter den Füßen.
Hier ist der Fuß schon kaputt.
Theoretisch könnte man den auch ersetzen, Ersatzteil gibt es in unserem Shop.
Dann kann man die ganze Bodenplatte abnehmen.
Nächster Schritt: Wie immer, Akku abhängen damit nichts mehr passieren kann.
Dann kann man das Displaykabel abstecken.
Es ist nur draufgesteckt.
Genauso die beiden WLAN Antennen.
Da muss man ein wenig vorsichtig sein.
Dann kann man das Scharnier wegschrauben, sodass man dann die komplette Displayeinheit abnehmen kann.
Jetzt haben wir die Displayeinheit vor uns liegen.
Nun kann man die Leiste nach rechts verschieben und wegnehmen.
Manchmal sind zusätzlich noch die Haltenasen gebrochen, dann muss man sie tauschen.
Wie man hier sieht, sind hier die ganzen Verschraubungen aufgebrochen und deshalb muss man den Deckel tauschen
Die Scharniere sind in aller Regel noch in Ordnung, d.h man kann sie wiederverwenden.
Machen wir erstmals hier dich 2 Schrauben noch raus, die brauchen wir wieder.
Auf der linken Seite hat jetzt eine Schraube gefehlt, da muss ich nachher schauen, dass ich eine passende finde und einbaue.
Jetzt sitzen hier die WLAN Antennen, die müssen auch weg.
Und dann kann man den Frontrahmen vom Display abnehmen.
Da fängt man am besten an der Seite an, von innen.
Das Display noch losschrauben.
Dann kann man es rausnehmen, da muss man ein wenig aufpassen mit dem Kabel, welches hintendran hoch, in die Webcam verläuft.
Die kann man vorsichtig rausnehmen, man muss aber aufpassen, dass man sie nicht zerbricht.
Dann hat man hier den Deckel vor sich.
Hier sieht man schön, dass links die Verschraubungen gebrochen sind.
Ich habe jetzt hier das neue originalverpackte Ersatzteil von ASUS.
Wir sind offizieller ASUS Ersatzteildistributor.
Beim Displaydeckel muss man noch dazu sagen, hier sieht man es, hier steht FullHD drauf, diesen gibt es auch für ein HD+ Display.
Bei diesem ist die Verschraubung für das Display ein wenig versetzt.
Darauf muss man beim der Bestellung achten.
Wie schon erwähnt haben wir alle Varianten auf Lager.
Dann bauen wir das Display wieder ein.
Zuerst die Webcam samt Kabel wieder schön verlegen.
Da muss man schauen ob alles richtig liegt, ansonsten gibt es Druck auf das Display, welcher zu vermeiden ist.
Da unten muss man auch das Kabel wieder richtig einlegen und das Display wieder verschrauben.
Wenn das wieder ordentlich sitzt, kann man die WLAN Antenne montieren und dann die Scharniere.
Bei den Scharnieren ist dann wichtig, dass man sie richtig anzieht und dass alle 3 Schrauben drin sind.
Genauso auf der anderen Seite.
Da fehlt jetzt noch die eine Schraube, welche ich später nachträglich noch montiere.
Die setzt man von der Seite wieder an und schiebt sie nach links.
Dann muss man nur die Displayeinheit wieder an das Grundgerät anbauen, alles in umgekehrter Reihenfolge.
