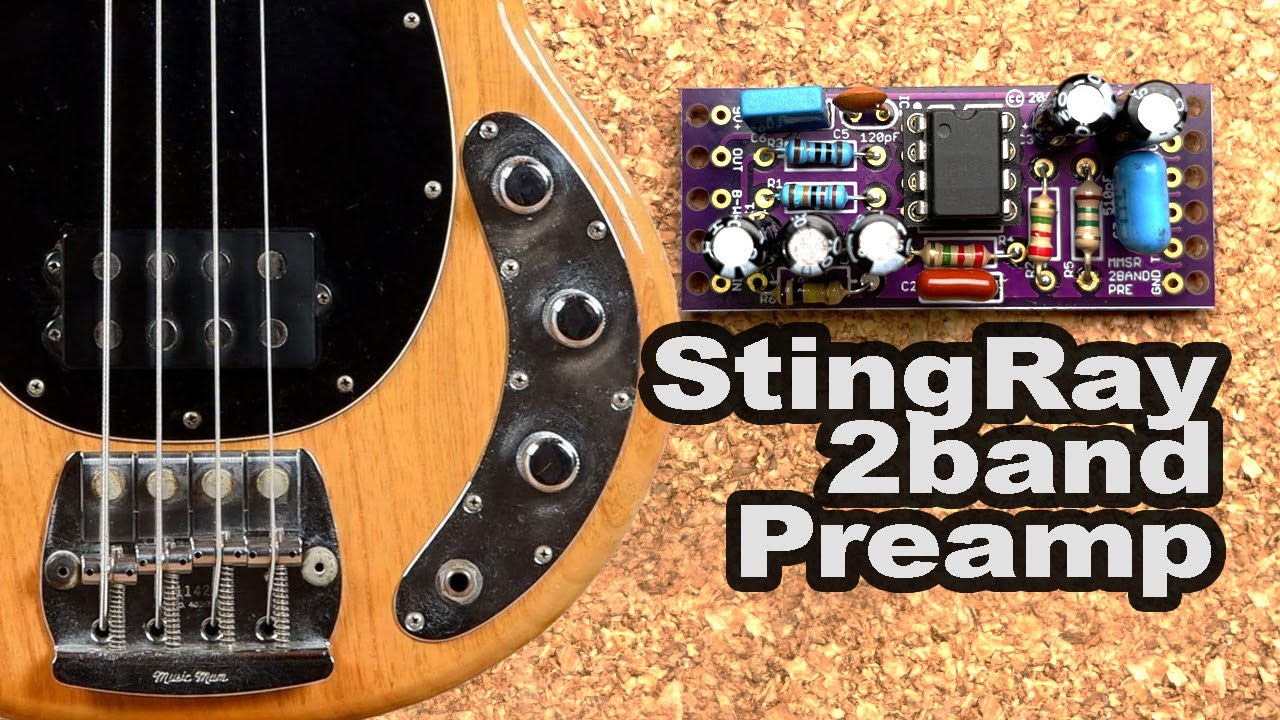

Montando Circuito Preamp MusicMan StingRay clone 2 band Baixo MMSR
Автор: Rodrigo Silva
Загружено: 2026-01-30
Просмотров: 45
Описание:
Para complementar o meu baixo resolvi montar o clone do preamp de duas bandas original dos MusicMan anos 70.
Va direto ao ponto:
00:00 - Intro
01:50 - Coponentes
04:25 - Timelapse da montagem
05:26 - Circuito montado
05:58 - Potenciometros e Jack
08:03 - Alguns testes o observações
Projeto da PCB by Mnats
https://www.talkbass.com/threads/mm-s...
Lista de componentes:
IC1 - LM4250cn - https://s.click.aliexpress.com/e/_c40...
R1 - 220k
R2 - 2M2
R3 - 100k
R4 - 2M2
R5 - 1m5
R6 - 10k
C1 - 1uf
C2 - 1.8nf
C3 - 1uf
C4 - 1uf
C5 - 120pf
C6 - 47nf
C7 - 510pf
C8 - 10uf - https://s.click.aliexpress.com/e/_c3t...
C9 - 10uf
Potenciômetros
Vol - A25k
Bass - A100k
Treble - C1M
