Herramientas básicas para modelaje de calzado esclapezdesign. Basic tools for footwear modeling .

Описание: Plancha de corte:
Tabla de corte fabricada en PVC de 5 capas autocicatrizantes.
La alfombrilla de corte tiene un grosor de 3mm y unas medidas de DIN A3 60x45cm.
Se pueden conseguir poniendon en el navegador: “plancha de corte autocicatrizante” o bien “plancha de corte autoreparable”.

Cutter profesional:
Con cuchillas recambiables de alta precisión. Es muy aconsejable que el cutter lleve bloqueo de seguridad para inmovilizar la hoja como pieza especial para “partir sección de la hoja ya usada”. Las hay con ángulo de corte de 60º como la que he mostrado en el vídeo y que yo suelo utilizar y también las hay con ángulo de corte de 30º en las que la punta de la cuchilla es más fina y también por eso se parte la punta más a menudo.
Se pueden conseguir en cualquier sitio prácticamente. Sólo tenéis que poner “cutter profesional” en el navegador.


Compás de modelista:
Aquí es importante que el compás sea bueno y de alta precisión, si es posible como el que yo muestro en el vídeo, con apertura de patas del compás por medio del tornillo regulable al igual que las agujas de las patas también sujetas por tornillo para que las puedas dejar más cortas o más largas.
Normalmente aparecen en los buscadores poniendo “Compás para modelista” o “Compás de zapatero” o “Compás de puntas”.

Cinta métrica:
Se utiliza constantemente una cinta métrica que dispone de dos caras. En una cara aparece la cinta expresada en centímetros y sus correspondientes divisiones en milimetros y por la otra cara llevará doble marcaje, uno en puntos (punto francés) y otro en punto inglés. Se explicará más adelante qué es esto de los puntos.

Regla metálica: normalmente se utiliza la de 30ctm para casi todo, pero no está de más tener también una de 60 ctm.

Punzón:
Puede ser con mango de madera o de plástico. Yo lo prefiero de madera porque así lo puedo recortar quitándole redondez al mango para que no ruede sobre la mesa y se caiga al suelo constantemente. Los que miden entre 12 y 14 ctm van muy bien. La parte de metal, es decir, lo que es el punzón de acero con que tenga 4 ó 5 ctm es suficente.

Portaminas:
Aquí lo que más importa es que sea de 0,7mm de diámetro y con una dureza HB, estos van muy bien. No aconsejo los de 0,5mm porque se pueden partir muy fácilmente, sobre todo cuando tengamos que pasar el lápiz por en medio de las ranuras que haremos a las plantillas (se verá en lecciones posteriores). Los de la marca Staedtler Graphite 779 van muy bien y se pueden conseguir en infinidad de sitios.

Lápices para dibujar sobre horma:
Conviene que sean de mina blanda, los de dureza 5B o los de 6B sirven perféctamente para esta función. Se pueden conseguir en papelerías especializadas, dado que en las normales no siempre tienen de esa dureza, yo los suelo comprar en El Corte Inglés.

Rotuladores para dibujar sobre horma:
Es necesario que sean de base de alcohol o de tipo permanente para que poder dibujar sobre plástico, que es de lo que actualmente están hechas las hormas. Los de la marca “Staedler permanent lumocolor” y letra F van estupendamente para lo que necesitamos y si son “DRY SAFE” mucho mejor.

Borrador:
Un borrador siempre es necesario y si es de los que sirve para borrar el rotulador permanente, además del lápiz, pues mejor que mejor. Uno que va muy bien es el “Milan 612”.

Papel adhesivo para ajustar:

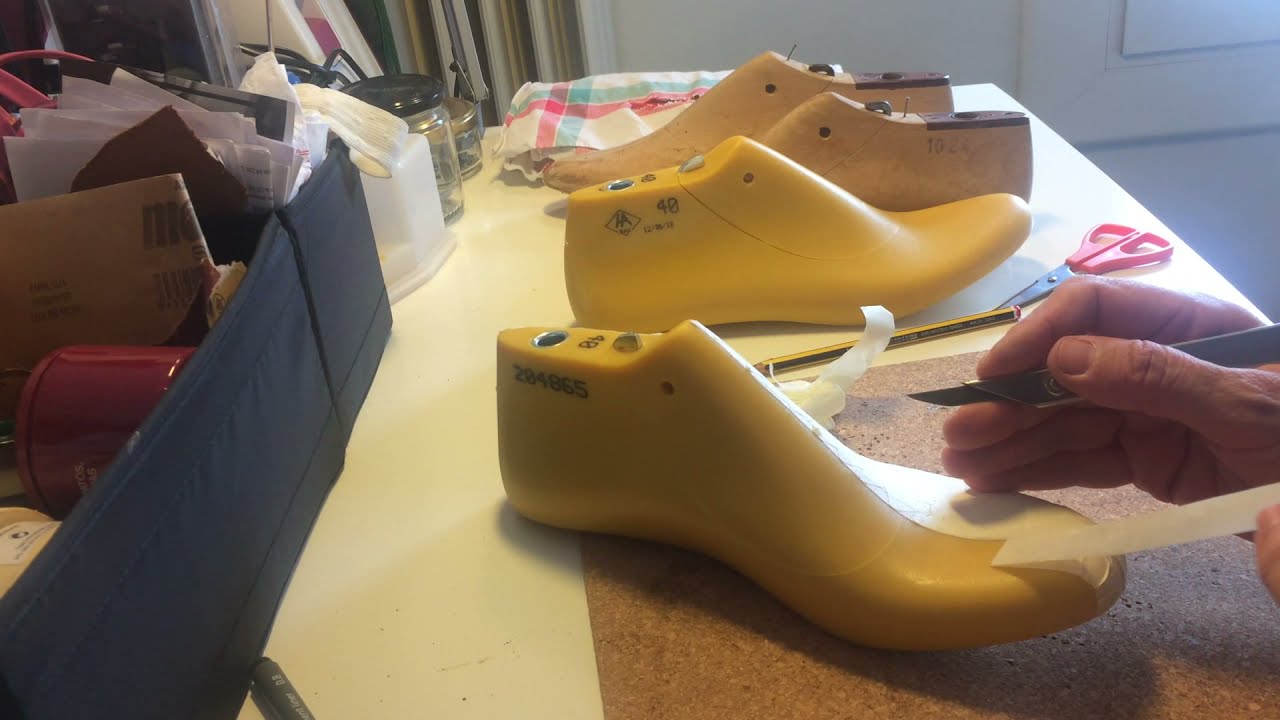

Más conocido como “cinta de carrocero” es un papel que lleva adhesivo en una de sus caras y los modelistas lo utilizamos para pegarlo sobre la horma y marcar en él las líneas guía del modelo a realizar. Después se despega y se pega cuidadosamente sobre el papel de ajuste.

Papel de ajuste:
Algo así como un papel endurecido que se utiliza para hacer la primera fase de la plantilla, donde pegaremos el papel adhesivo que habremos despegado previamente de la horma.

Cartulina para patrones:
la que usaremos para hacer los patrones.

Sobres para introducir patrones:
Su única función es la de recipiente para contener los patrones y transportarlos de forma segura. Conviene que mida 35x25ctm. como mínimo. Si es un poquito más grande, mejor.

Bolsa para resguardar los sobres:
Para un sobre como el mencionado anteriormente, la bolsa ideal medirá 36x26ctm.

Fixo trasparente:
Se utiliza para reparar patrones o plantillas y es muy útil que sea trasparente porque de ese modo se pueden ver las líneas a través de él. Uno bueno es el de Scotch Magic Tape de 19mm de ancho.

Papel adhesivo de 18mm:
Para sujetar la plantilla para comprobar ajuste, reparar pequeñas zonas de la plantilla, etc.

Medidor de espesor:
Se utilizará principalmente para medir los grosores de las pieles, tejidos, refuerzos, etc.; lo veremos en tutoriales posteriores.


En breve (próximas semanas) se añadirán secciones especiales dentro de la web www.esclapezdesign.com donde se explicarán detalles sobre modelaje, diseño y fabricación de calzado en general y habrán archivos para descargar. Herramientas básicas para modelista de calzado. Basic tools for footwear modeling .
