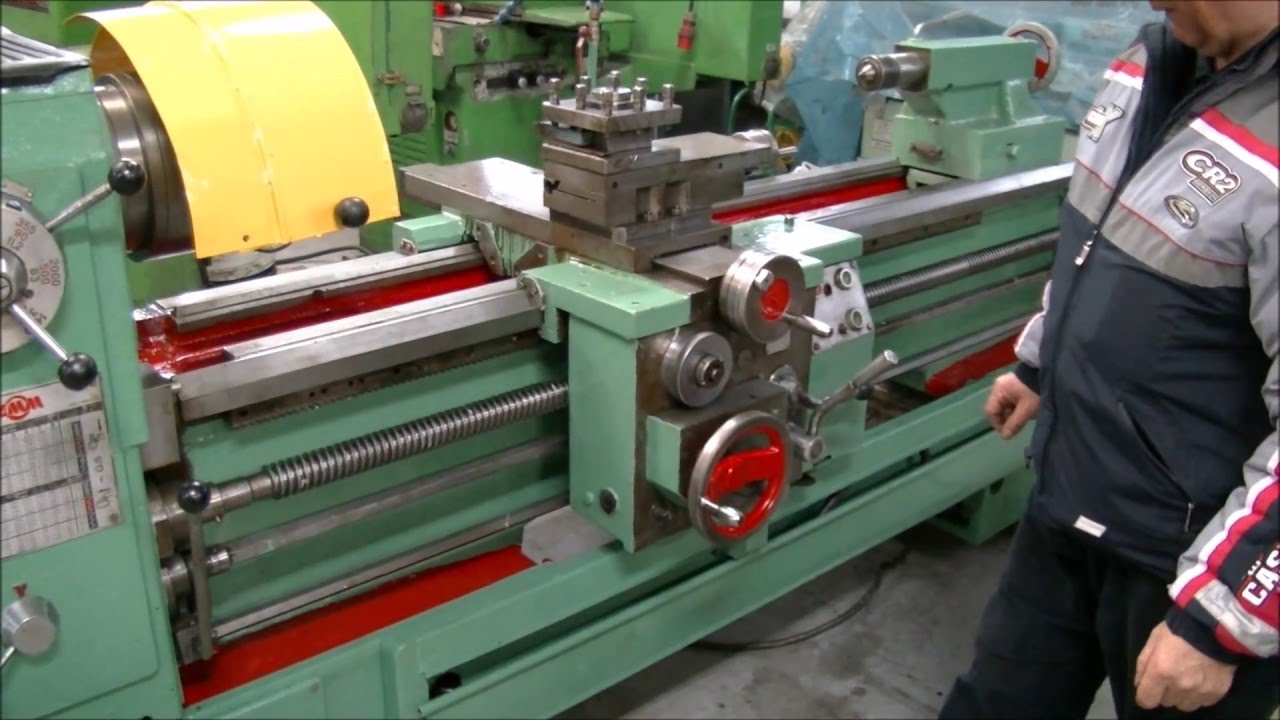

TOKARKA UNIWERSALNA HUICHON 5

Описание: Tokarka uniwersalna Huichon 5 została zbudowana w DPRK w 1986 roku. Maszyna umożliwia toczenie elementów w kłach o maksymalnej długości 1000 mm oraz o maksymalnej średnicy 500 mm. Specjalne wybranie w łożu, umożliwia na niewielkim odcinku obróbkę elementów o maksymalnej średnicy do 580 mm. Maszyna wyposażona jest w posuwy przyspieszone, podtrzymkę stałą. Stan techniczny tokarki bardzo dobry.

Zdjęcia : http://www.maszyneria.pl/tokarka,uniw...

Parametry techniczne:
typ: tokarka Huichon 5
-maksymalna długość obrabianego elementu: 1000 mm,
-maksymalna średnica toczenia nad łożem: 500 mm,
-maksymalna średnica toczenia nad mostkiem: 580 mm,
-maksymalna średnica toczenia nad suportem: 280 mm,
-maksymalna długość toczenia przy zastosowaniu liniału do toczenia stożków: 320 mm,
-średnica wrzeciona: 71 mm,
-szerokość łoża: 450 mm,
-stożek w pinoli konika: Morsea 5,
-prędkości obrotowe wrzeciona: 22 stopnie w zakresie 14-1800 obr/min,
-posuwy wzdłużne: 47 stopni w zakresie 0,03-5,2 mm/obrót,
-posuwy poprzeczne: 47 stopni w zakresie 0,015-2,6mm/obrót,
-prędkość posuwu przyspieszonego, wzdłużnego: 3200 mm/min,
-prędkość posuwu przyspieszonego, poprzecznego: 1600 mm/min,
-gwinty metryczne: ilość 30, w zakresie 0,5-36 mm,
-gwinty modułowe: ilość 24, w zakresie 0,5-18 mod,
-gwinty diametral: ilość 30, w zakresie 72-1 3/4 D.P.
-witworth: ilość 3872-7/8 t.p.i.
-maksymalny ciężar obrabianego elementu: 900 kg,
-moc silnika głównego: 11 kW,
-moc silnika pompki: 0,18 kW,
-moc silnika posuwu przyspieszonego: 0,55 kW,
-ciężar maszyny: 3000 kg.

Wyposażenie tokarki Huichon 5:
podtrzymka stała
podtrzymka ruchoma
uchwyt trzyszczękowy: 250 mm
uchwyt szteroszczękowy: 315 mm
uchwyt szteroszczękowy: 500 mm
zabierak
głowica szlifująca
