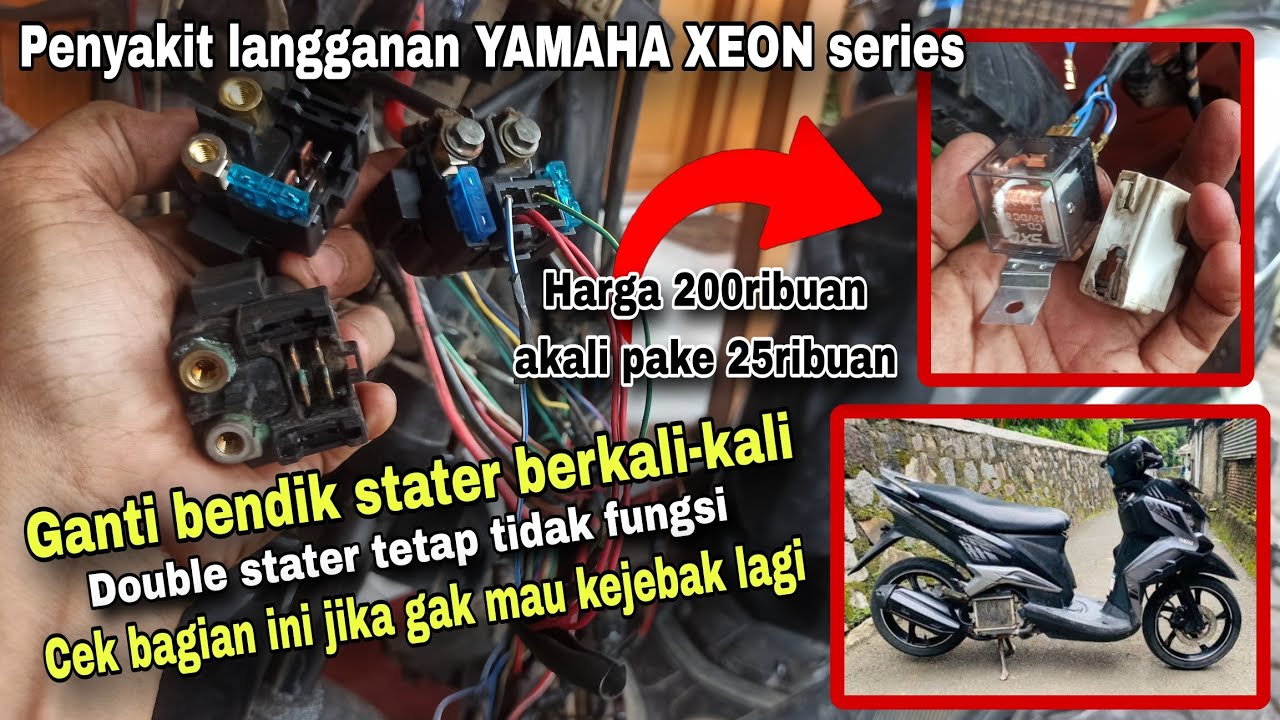

Xeon RC Ganti bendik stater berkali-kali percuma jika tidak tahu fungsi alat ini,rahasianya disini
Автор: Amar12 Motor
Загружено: 2024-03-12
Просмотров: 85577
Описание:
rekomendasi relay 4 kaki xeon series ori https://shope.ee/g2WCtyxrk
rekomendasi relay 4 kaki universal https://shope.ee/2q70mwOZ4a
kali ini kedatangan xeon RC fi dg masalah double stater tidak fungsi,ownernya sudah beberapa kali ganti bendik stater namun tak kunjung sembuh penyakitnya
langkah yang harus dicek jalurnya:
CEK JALUR BENDIK STATER
biru kuning: pastikan ada arus 12 volt ketika swich rem aktif karena berasal dari kabel coklat output kontak
merah: pastikan ada arus stanby 12 volt baik kontak on/off
biru putih: pastikan ada masa ketika tombol stater dipencet dibarengi kontak ON & swich rem aktif beserta kontak ON
CEK JALUR TOMBOL STATER
hitam: masa dari body
biru putih: masa menuju bendik melalui relay 4K
CEK JALUR SWICH REM
coklat: output 12 volt dr kontak
biru kuning: output 12 volt swich rem menuju bendik stater
CEK RELAY 4K
biru putih: masa berasal dari tombol stater menuju bendik stater
coklat & biru merah: output 12 volt dr kontak
biru kuning & biru hijau: masa dari standar samping & ECM dg kontak ON
semoga bermanfaat
