Цифровые синтезаторы частот с ФАПЧ: что это такое и как они работают

Описание: Цифровые синтезаторы с ФАПЧ (PLL) — это разновидность синтезаторов частот, используемых во многих радиочастотных устройствах: от вещательных радиостанций до высокопроизводительных профессиональных радиостанций, от генераторов сигналов до анализаторов спектра и многих других видов электронного оборудования.

Как следует из названия, эти синтезаторы основаны на использовании фазовой автоподстройки частоты (ФАПЧ).

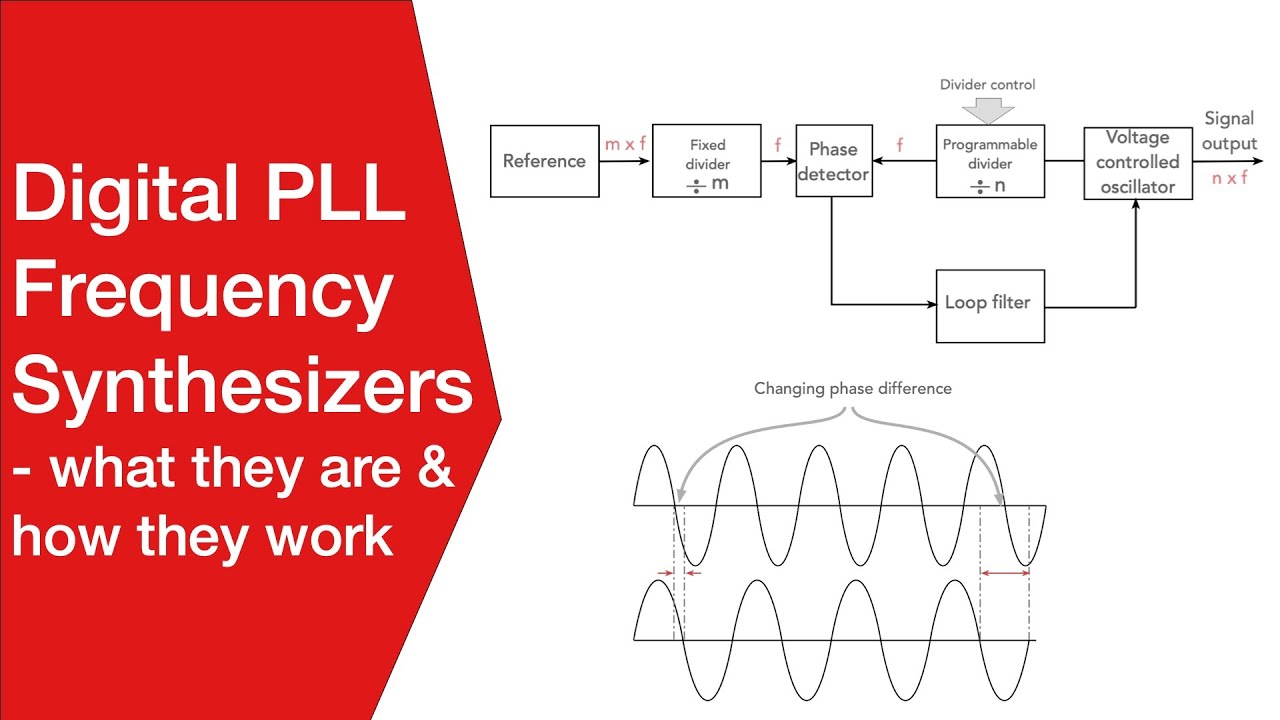

Фазоподстройка частоты (ФАПЧ) работает с использованием фазового компаратора для сравнения фазы радиочастотных сигналов от источника фиксированной частоты и генератора, управляемого напряжением (ГУН). Результирующий сигнал с фазового детектора может использоваться в качестве напряжения ошибки, которое подается обратно через петлевой фильтр на управляющий вывод ГУН. Это приводит к уменьшению разности фаз между опорным сигналом и сигналом ГУН до такой степени, что между двумя сигналами устанавливается фиксированная разность фаз, при которой ФАПЧ синхронизирована, а ГУН и опорный сигнал находятся на одной частоте.

Это может быть использовано в синтезаторе частот путем включения цифрового делителя в цепь между ГУН и фазовым детектором. Поскольку контур стремится уменьшить разность фаз и, следовательно, разность частот между сигналами на входе фазового детектора, при включении в схему цифрового делителя ГУН будет работать на частоте, кратной частоте сравнения фаз, определяемой коэффициентом деления делителя. При коэффициенте деления два ГУН будет работать на частоте, вдвое большей, чем частота сравнения фаз, и так далее.

Чтобы уменьшить частоту сравнения фаз и уменьшить шаг, частоту опорного генератора можно разделить, получив требуемую частоту сравнения фаз.

Заключительным этапом реализации цифрового синтезатора частоты с ФАПЧ является программирование делителя внутри самого контура. Таким образом, можно задать коэффициент деления и определить выходную частоту.
