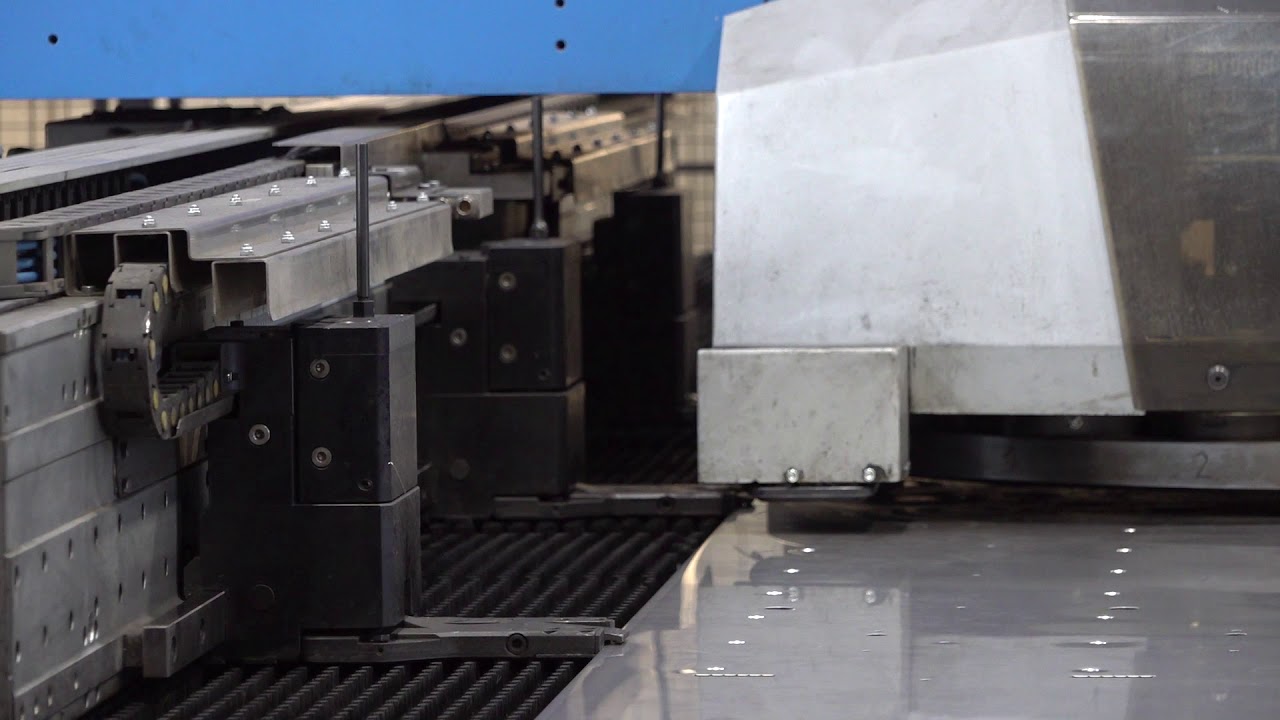

PRIMA POWER FINN POWER E6 Revolverstanze - turret punch press new in 2013

Описание: 1 gebr. CNC Revolverstanze PRIMA POWER E6 mit autom. Be-und
Entladestation Compact-Express - Großformat - und großem

Werkzeugpaket
MATE Precision inkl.
Multitool
Gewindeformen
Stanzbutzen / Kiemen
Senken
und vieles mehr..

Automation- Lade- und Entlademodule
Be- und Entladeeinheit Compact Express
maximale Blechgröße 1560 x 3070 mm
minimale Blechgrößere 500 x 300 mm (X x Y)
maximales Blechgewicht 200 kg
maximale Stapelhöhe auf dem Beladetisch 350 mm (inkl. Palette) max. Gewicht
3000 kg
maximale Stapelhöhe auf dem Entladetisch 250 mm (Hubscherentisch) max.
Gewicht 3000 kg
Doppelblechkontrolle und Spreizmagnete
Sicherheitszaun und Tür vor dem Compact Express
Bewegliche Platte zum Positionieren der Bleche
Grundmaschine
Prima Power E 6 Revolverstanze
Servo-Elektrischer Antrieb für das Stanzen
200KN Stanzkraft
Zentralschmierung für Hubeinheit
Antriebe für Geschwindigkeiten bis 150m/min, 255U/min
Arbeitsbereich 1565 x 3000 mm ohne Nachsetzen
Bürstentische für max. Blechgröße (1500 mm X 3000 mm)
3 Stück Spannpratzen mit Zentralverriegelung
Programmierbare Pratzenpositionierung (PCS) mit Nachsetzten einzelner
Pratzen
Rollen zum leichteren Beladen von Blechen und 4 Anschläge
Automatisches Schließen der Pratzen (beim Einlegen von Blech)
Blechaufwölbungssensoren (2 Stk. vor dem Revolver)
Zellensteuercomputer (TULUS) und Touch-Screen Monitor
TULUS Maschinen-Bedienung inkl. Wartungsvertrag für ein Jahr
USB und Ethernet Anschluss für Netzwerkverbindung
Beckhoff TwinCat Steuerung mit Rexroth IndraDrive Motoren und Antrieben


Stanzdruck 30 t
Anzahl der Werkzeuge 20 St.
Ausladung des Revolvers mm
Blechgröße X/Y max 3074 x 1565 mm
Blechgewicht 200 kg
X-Traverse 3144 mm
X-Traverse, Achsengeschwindigkeit max. 120 m/min
Y-Traverse 1605 mm
Y-Traverse, Achsengeschwindigkeit max. 90 m/min
Gesamtverfahrgeschwindigkeit 150 m/min
Markieren 2800 / Nibbeln min-l
Hubgeschwindigkeit 800
Stanzhub Servoelektrisch
Hubtiefe numerisch einstelbar
Hublänge Programmierbar
Hubgeschwidngikeit Programmierbar
Stempeldurchmesser 89 mm
Revolverdrehgeschwindigkeit 30 Upm
Werkzeugwechselzeit 1...3 s sec
Werkzeugdrehgeschwindigkeit 166 Upm
Materialstärke 8 mm
Druck der Druckluftversorgung 6 bar
Wasserkühlung mit
Kühlung des Stanzmotors geschlossenem Kreislauf
Kühlleistung der Wasserkühlung 0,152 kW
Anfahrgenauigkeit (X,Y-Achse) max. 0,1 mm
Loch-zu-Loch-Abstandsabweichung (X/Y-Achse) +-0,05 mm
Maschinengewicht ca. 13 t
